2	2.5D	箱・パック	10	1パック 100個入り
2	3D	箱・パック	10	1パック 100個入り
2.2	2D	箱・パック	10	1パック 100個入り
2.5	3D	箱・パック	10	1パック 100個入り
7	1D	箱・パック	10	1パック 100個入り
7	1.5D	箱・パック	10	1パック 100個入り
7	2D	箱・パック	10	1パック 100個入り
7	2.5D	箱・パック	10	1パック 100個入り
16	3D	箱・パック	10	1パック 100個入り
20	3D	箱・パック	10	1パック 50個入り
24	3D	バラ(1個から購入可能)	10	1個
27	2D	バラ(1個から購入可能)	10	1個
27	3D	バラ(1個から購入可能)	10	1個
30	1D	バラ(1個から購入可能)	10	1個
30	1.5D	バラ(1個から購入可能)	10	1個
30	2D	箱・パック	10	1パック 100個入り
36	2D	箱・パック	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

20,458円18,412円 ( 20,253円 )	1日目
22,752円20,476円 ( 22,524円 )	1日目
18,727円16,854円 ( 18,539円 )	1日目
7,659円 ( 8,425円 )	1日目
5,610円 ( 6,171円 )	1日目
6,074円 ( 6,681円 )	1日目
6,785円 ( 7,464円 )	1日目
8,776円8,073円 ( 8,880円 )	1日目
34,695円31,225円 ( 34,348円 )	1日目
21,845円19,660円 ( 21,626円 )	1日目
1,239円 ( 1,363円 )	11日目
974円 ( 1,071円 )	1日目
1,176円 ( 1,294円 )	10日目
2,139円 ( 2,353円 )	1日目
1,492円 ( 1,641円 )	1日目
168,114円151,302円 ( 166,432円 )	1日目
251,000円 ( 276,100円 )	1日目

基本情報

ステンレスの強固なめねじをつくることができるインサート。
【特長】
・耐久性のあるねじ結合ができる。
・簡潔なデザインができる。
・理想的な応力分布になり、繰り返し荷重によく耐え、疲れ限度を増大させることができる。
・容積、重量を減少させることができ、コンパクト設計が可能。
・ねじ山を簡単に再生できる。
・多種多様なめねじに対応できる豊富なサイズ展開。
【用途】
・強い締め付けを必要とする箇所、繰り返し使用され耐久性を求められる箇所に最適。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

Eサートの特長

菱形断面をしたスプリング状のコイル（ねじブッシュ）で、自在性がある。
おねじとめねじのリード誤差、角度誤差を吸収し、E-サートとボルトのはめあい長さ全体に応力が分散されるため、強いねじ結合が得られる。
18-8ステンレス鋼（SUS304相当）を使用。（表面硬度はHRC43～50、引っ張り強さは約1,000MPa以上、表面粗さは3S以下、使用温度は400℃未満）
E-サートを挿入してできるはめあい等級は、E-サートタップ穴の精度によって変わる。
E-サートは等級による区別はなく、高精度の製品。タップ穴がJIS1級であれば、JIS1級のめねじ寸法交差内のE-サートねじができる。MS規格やMA規格も製作が可能。

ステンレス Eサートツガミ製の外形図・仕様

外形図

（単位：mm）

ねじの呼び	タップ下穴径		自由外径：A		自由巻数 Nf±1/4
ねじの呼び	最大	最小	最大	最小	1D	1.5D	2D	2.5D	3D
M2-04	2.18	2.09	2.62	2.57	3 1/4	5 1/2	7 3/4	9 7/8	12 1/8
M2.2-0.45	2.39	2.3	3	2.8	3 1/8	5 3/8	7 5/8	9 7/8	12 1/8
M2.5-0.45	2.69	2.6	3.52	3.14	3 3/4	6 3/8	8 7/8	11 3/8	14
M2.6-0.45	2.79	2.7	3.62	3.24	4	6 5/8	9 1/4	11 7/8	14 5/8
M7-1.0	7.4	7.22	9.08	8.57	5 1/4	8 5/8	11 3/4	14 7/8	18
M14-2.0	14.73	14.44	17.44	16.55	5 1/4	8 1/2	11 3/4	15	18 1/4
M16-2.0	16.73	16.44	19.49	18.73	6 1/8	9 7/8	13 1/2	17 1/4	21
M18-2.5	18.89	18.55	22.14	21.5	5 5/8	9	12 1/2	16	19 3/8
M20-2.5	20.89	20.55	24.2	23.56	6 3/8	10 1/8	14	17 7/8	21 5/8
M22-2.5	22.89	22.55	26.12	25.35	7 1/8	11 1/4	15 1/2	19 3/4	23 7/8
M24-3.0	25.05	24.65	28.73	27.96	6 3/8	10 1/8	14	17 3/4	21 5/8
M27-3.0	28.05	27.65	32.07	31.05	7 1/4	11 1/2	15 7/8	20 1/8	24 3/8
M30-3.5	31.2	30.76	35.71	34.69	6 7/8	11	15	19 1/8	23 1/4
M33-3.5	34.2	33.76	39.07	37.94	7 1/2	12	16 1/2	21	25 3/8
M36-4.0	37.34	36.87	42.73	41.6	7 1/8	11 3/8	15 5/8	20	24 1/4
M39-4.0	40.34	39.87	45.67	44.8	7 7/8	12 1/2	17 1/8	21 3/4	26 3/8
M42-4.5	43.5	42.98	49.29	48.14	7 1/2	12	16 3/8	20 7/8	25 3/8

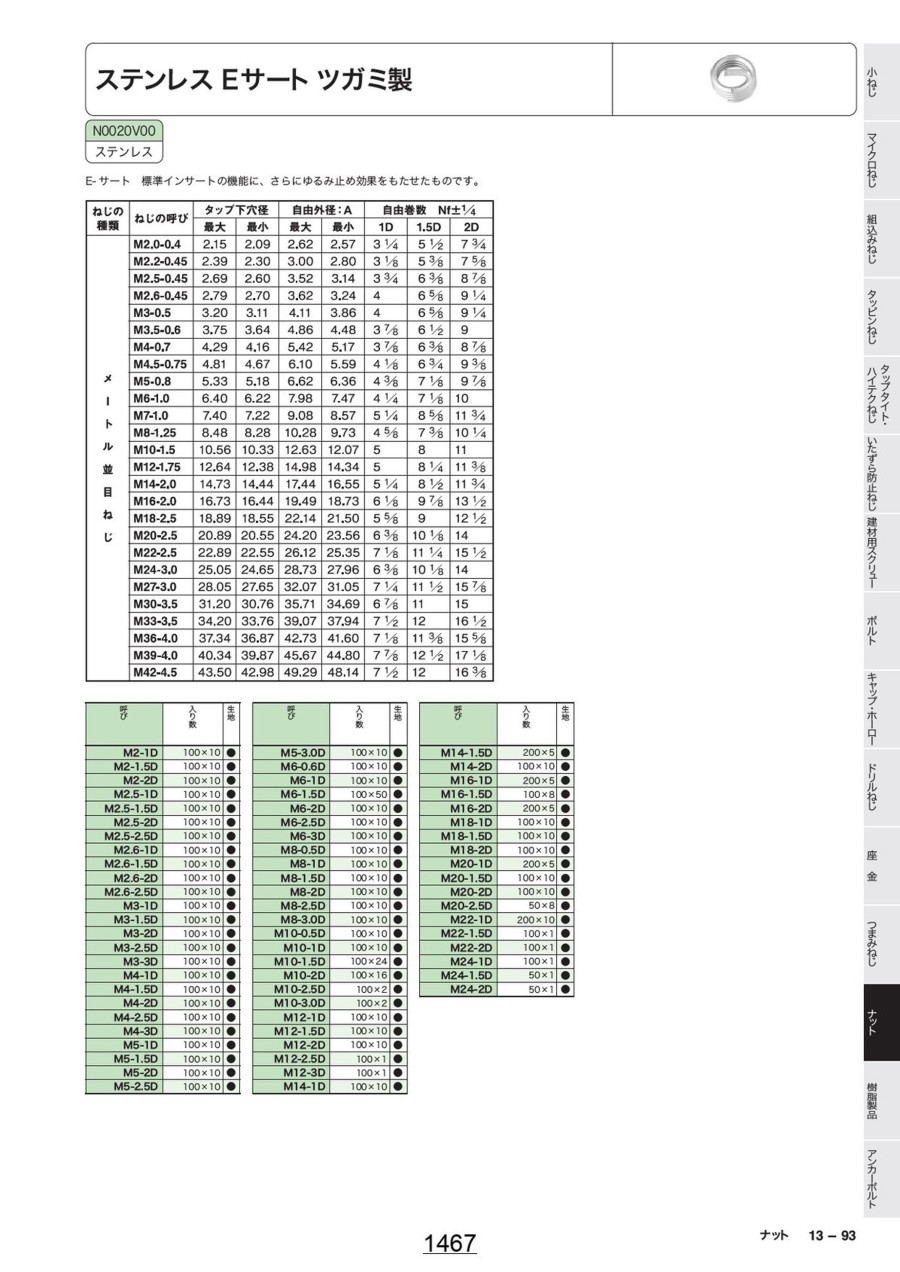

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレス Eサートツガミ製のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qステンレスの材質は何ですか?

SUS304です。
