平行ピン（S45C-Q B種） 姫野精工所製
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が2型番あります。
商品情報
平行ピン（S45C-Q B種）姫野精工所製の仕様
外形図
| 呼び径 d | 基準寸法 | A種（m6） | B種（h7） | C種（h11） | a 約 | c 約 |
|---|---|---|---|---|---|---|
| 許容差 | 許容差 | 許容差 | ||||
| 4 | 4 | +0.012 +0.004 | 0 -0.012 | 0 -0.075 | 0.5 | 0.63 |
| 6 | 6 | 0.8 | 1.2 |
詳細情報
基本情報
「ノックピン」とも呼ばれる平行ピン。
【特長】
・2つ以上の部品を締結する際に、固定されている状態で、一緒に穴をあけ、打ち込む。
・精密加工や負荷の大きい機械に使用。
【用途】
・位置決め用途に限らず、機械部品として広く使用。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

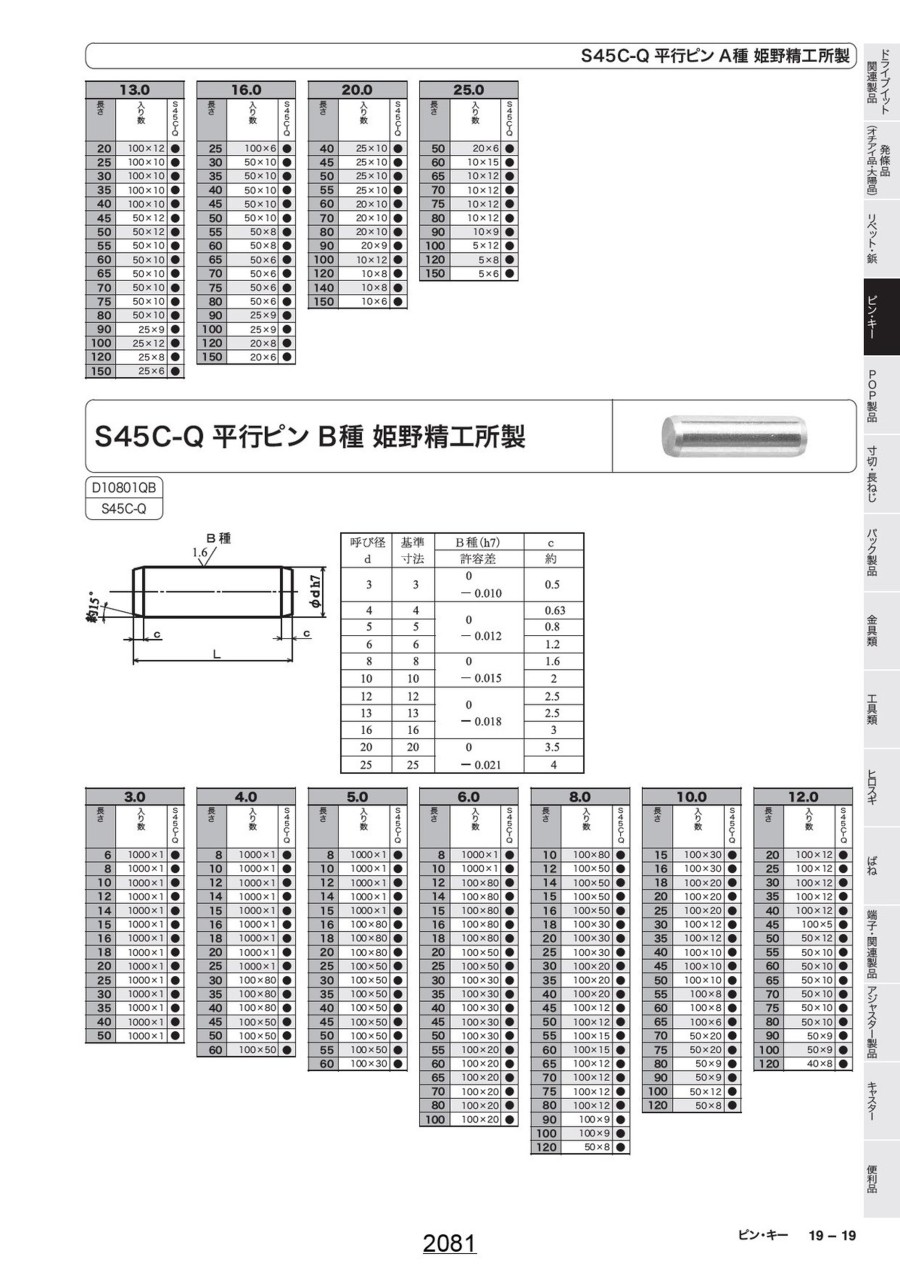

カタログ
商品担当おすすめ
大喜多
平行ピン B種・h7
ＳＵＮＣＯ
SUS303平行ピンB種h7
大喜多
平行ピン A種・m6
平行ピン（S45C-Q B種） 姫野精工所製のレビュー
位置決め
4
4.02021/06/26
種類は少ないですが、比較的安価なところがいいと思います。またの機会に購入したいと思います。
0人が参考にしています。
よくあるご質問（FAQ）
Q材質は何ですか？
A
S45C-Qです。
