ダウェルピン（THMDP） 内ねじ付き 姫野精工所製
閲覧中の商品と併せてご検討ください
－閉じる
DPINMTH-ST-20-50の仕様・寸法情報
商品情報
ダウェルピン（THMDP） 内ねじ付き 姫野精工所製の仕様
外形図
| 呼径 | 許容差h7 | MXP | L1 | L2 | Ca | Cb |
|---|---|---|---|---|---|---|
| 20 | +0 -0.021 |
10×1.5 | 18 | 3.0 | 1.5 | 0.8～0.9 |
詳細情報
基本情報
金型・冶具等の位置決め用に開発された大喜多規格のノックピン。
【特長】
・金型や冶具等の組み立て時の位置決め用に開発した、平行ピンの一種。
・靭性に優れたクロムモリブデン鋼を採用し、スラスト荷重にも安心。
・打ち込み時にカジりにくくするため表面硬度を高くし、さらに表面粗さもなめらか。
【用途】
・金型・冶具等の位置決め用に最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

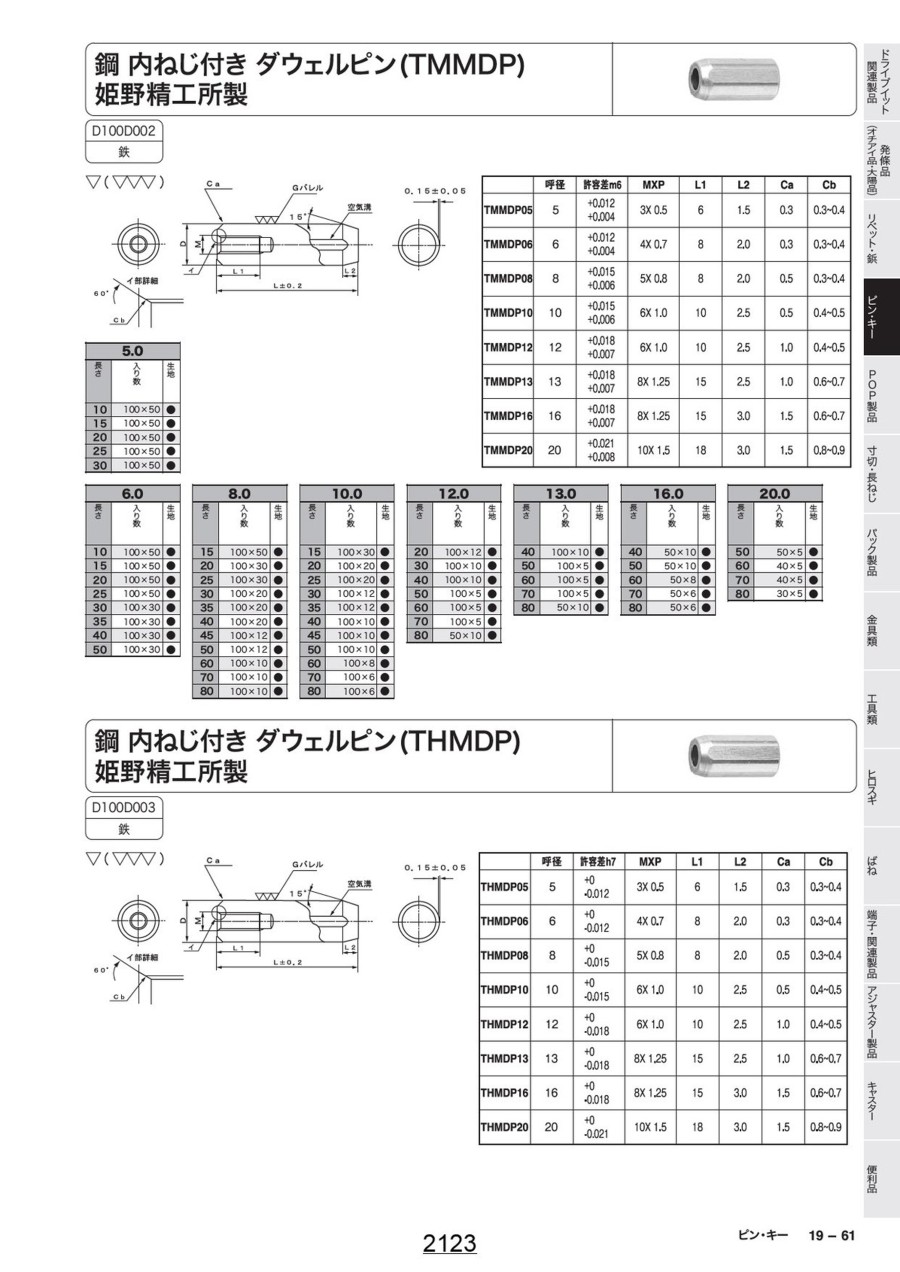

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ミスミ
六角穴付丸ナット
ＳＵＮＣＯ
ダウェルピン（鋼A形）
ダウェルピン（THMDP） 内ねじ付き 姫野精工所製の型番DPINMTH-ST-20-50のページです。
型番DPINMTH-ST-20-50に関する仕様情報を記載しております。
ダウェルピン（THMDP） 内ねじ付き 姫野精工所製のレビュー
位置決め
4
4.02021/07/26
ちょうどいいサイズの商品があったので購入しました。品質には満足しました。
0人が参考にしています。
よくあるご質問（FAQ）
Q材質は何ですか？
A
SCM445です。
