トルクリミッタ カップリングタイプ TCシリーズ

外形図

4TC

製品仕様

特性表

（1N≒0.102kgf）

軸穴形状

軸穴形状コード一覧表

-	No.	φd	コードNo.
A	1	10H7	04TC-10H7
	2	12H7	04TC-12H7
	3	14H7	04TC-14H7
	4	15H7	04TC-15H7

規格表

4TC

• X：過負荷が作用すると、過負荷検出パネルがXmm移動します。この移動を利用して検出スイッチを用い、運転の制御をしてください。
• （Z）：この寸法はスプリング自由高さ時のトルク調整ナット突出量の参考数値ですので、取付部における周辺機器との干渉等にご注意ください。尚、（Z）寸法はスプリング自由高さのばらつきにより変動する可能性があります。
  ※マイナス寸法の場合には、ボス側が突出します。
• Y：この寸法はスプリング自由高さからのスプリングたわみ量となりますので、トルク特性図の遮断トルクからスプリングたわみ量Yを読み取り、読み取ったY分だけトルク調整ナットを締め込んで遮断トルクを設定してください。
  ※規格表に示すYmax値以上は動作不能となりますので締め込まないでください。

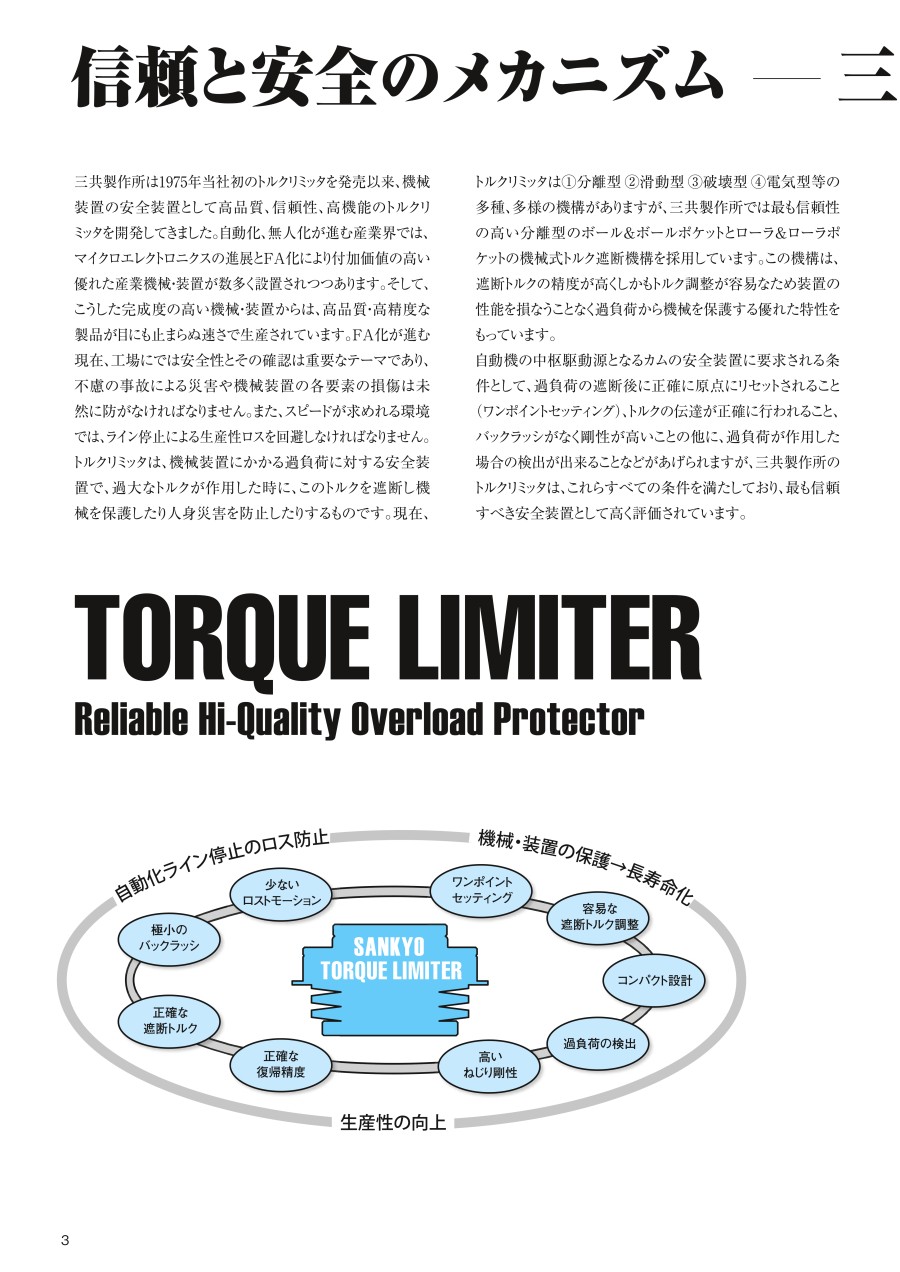

商品特長詳細

トルク特性図

注意・禁止事項

1. 締結要素の選定と取扱いが適正でないと、所期の性能が得られないことがありますので充分注意してください。
2. 取付ボルトの長さは、取付タップ深さを確認してから決定してください。もしボルトが長すぎると、フランジとボスはロックされ回転不能になります。
※トルク調整ナットを回転する際は、フックレンチのご使用を推奨します。
