【取り扱い終了品】メーカー製造終了品ではなくミスミ取り扱い終了となります。
This product will be discontinued. Not the manufacturer, Misumi will discontinued the product.
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番:

ABBASTAY-M12-120

解除

閲覧中の商品と併せてご検討ください

十字穴付（+）ナベ小ねじ

六角ボルトスチール全ねじ標準メッキ

六角ボルトステンレス表面処理なし全ねじ

－閉じる

ABBASTAY-M12-120の仕様・寸法情報

ねじ径（M）

本体材質

鉄

全長(mm)

120

ねじ種

種類

アンカーボルト

ねじ径（インチ）

販売単位

バラ(1個から購入可能)

表面処理

溶融亜鉛メッキ

呼びW

材質詳細

CH12AH/SWCH10R

RoHS?

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ABBASTAY-M12-120

ねじ径（M）

本体材質

全長

(mm)

ねじ種

ねじ径（インチ）

販売単位

表面処理

呼びW

材質詳細

RoHS?

最小発注数量

鉄

120

バラ(1個から購入可能)

溶融亜鉛メッキ

CH12AH/SWCH10R

1個

通常単価(税別) (税込単価)	通常出荷日

726円

( 799円 )

1日目

基本情報

【ブランド】SUNCO
【材質】
鉄、ステンレス

スリーブを専用の打込棒で叩いて施工するタイプのアンカーボルト。
【特長】
・アンカーを引抜く方向の力で、余計に拡張する力が働き、より安定した強度を発揮
・雄ネジができるアンカー
・呼び：M5・M6・M8・M10・M12・M16・M20・M22・M24・W1/2・W3/8
・材質詳細：CH12AH/SWCH10R・SUS304相当
・表面処理：生地・ユニクロメッキ・三価ホワイト・溶融亜鉛メッキ
【用途】
・看板取り付け・配電盤取り付け・フェンス取り付け・防災設備取り付け・ブラケット固定
・中央分離帯防護柵・防音壁・標識設置・落下防止柵取り付け・その他用途多彩

ご注意

【取り扱い終了品】メーカー製造終了品ではなくミスミ取り扱い終了となります。
This product will be discontinued. Not the manufacturer, Misumi will discontinued the product.
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

製品仕様

ボルトアンカー（BAタイプ）の外観

※こちらの商品画像は代表画像です。

ボルトアンカー（BAタイプ）の寸法図

（単位：mm）

ねじの呼び	アンカー外径 D			全長 L	ねじ長さ l1			スリーブ長さ l2		最大取付物厚	穿孔径		アンカー埋込み長さ		穿孔深さ
ねじの呼び	鉄	SUS	ドブ	全長 L	鉄	SUS	ドブ	鉄	SUS／ドブ	最大取付物厚	鉄	SUS／ドブ	鉄	SUS／ドブ	鉄	SUS／ドブ
M6	9.5			50	25		-	30		8	10.0		30		33
M8	12.0			65	35			35		15	12.5		35		39
M8	12.0			70	40			35		20	12.5		35		39
M10	14.0			70	35	40	35	40		11	14.5		40		45
				80	45	50	45			21
				100	65	70	65			41
				120	85	90	85			61
				150	115	120	-			91
M12	17.3			80	35	-	-	50		6	18.0		50		56
				100	55					26
				120	75					46
				125	-	75		-	60	36			-	60	-	67
				150	105			50		76			50		56
				160	115					86
				200	155					126
M16	21.7			100	50			50		20	22.0		50		58
				120	70			60		30			60		68
				125	-	75				35
				150	100					60
				160	110					70
				200	150					110
M20	25.4			160	100			80		40	26.0		80		90
	-	27.2		170	-	100	100	-	75	50	-	28.0	-	75	-	88
	25.4	27.2		200	140	100	130	80	75	80	26.0	28.0	80	75	90	88
M22	-	32.0	31.8	200	-	120	110	-	90	62	-	33.0	-	90	-	103
M24	-	34.0		200	-	110	100	-	100	47	-	35.0	-	100	-	115
w3/8	14.0	-		70	35	-	-	40	-	11	14.5	-	40	-	45	-
w3/8	14.0	-		80	45	-	-	40	-	21	14.5	-	40	-	45	-
w1/2	17.3	-		100	50	-	-	50	-	26	18.0	-	50	-	56	-

※一部の型番の情報のみ掲載しています。

ねじ関連コンテンツ

技術情報	ねじの歴史/ねじの役目（ねじの基礎）ねじの種類/ボルトの適性締付軸力/適性締付トルク（ねじの基礎）ねじの破壊と強度計算/特殊ねじの使い方（ねじの基礎）ねじ用材料（ねじ-10）ねじのゆるみと防止策（ねじ-13）
特集ページ	ねじポンチ絵設計相談サービス寸法指定ねじ特集ねじ型式ご提案・置き換えサービスねじのゆるみ止め特集ネジザウルスのご紹介
関連商品	ネジ用アクセサリー・カバーキャップネジすべり止め液ネジ神様

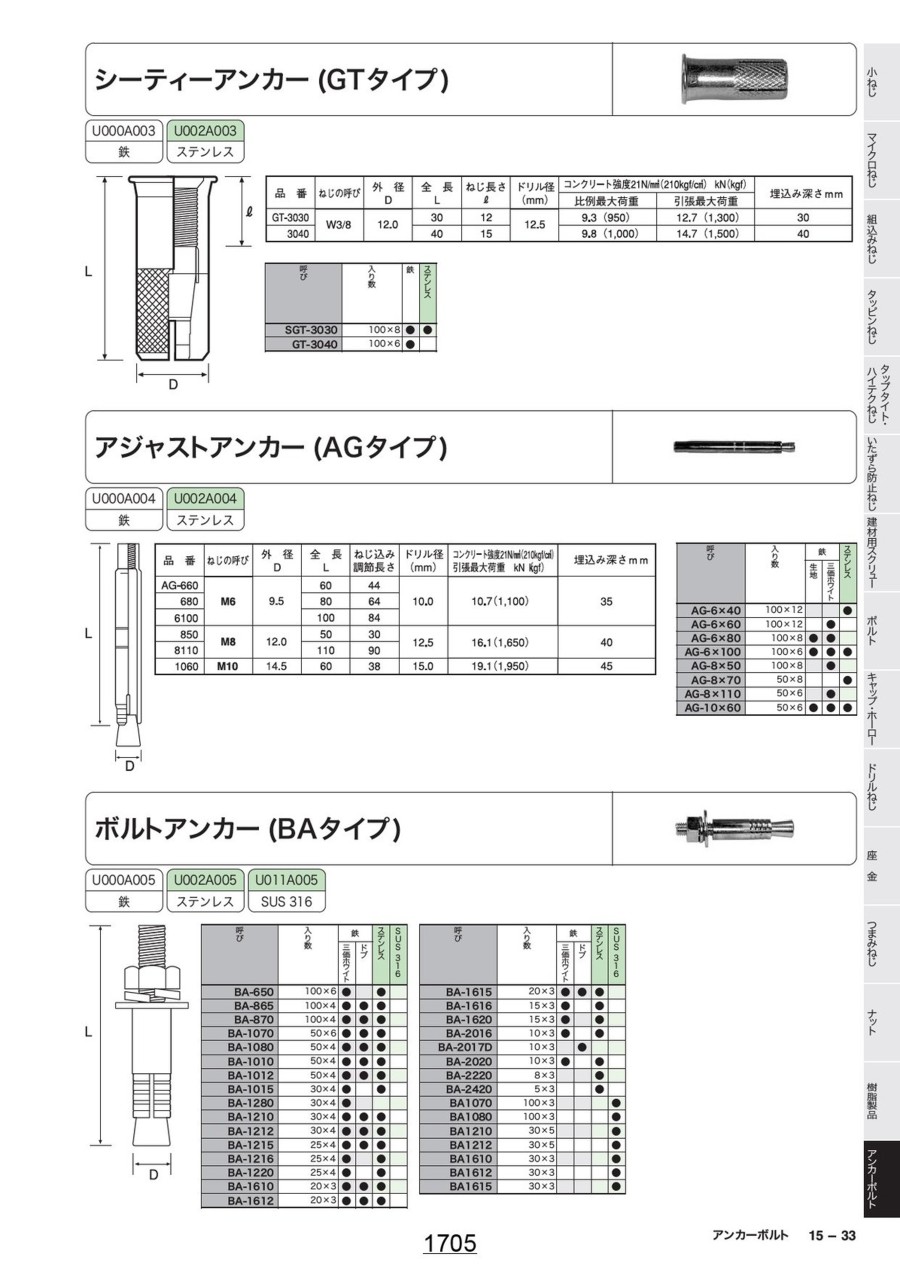

カタログ
