フランジボタンキャップ【200個入り】
- 通常単価(税別)
- 6,382円
- 税込単価
- 7,020円
六角穴付ボルトにフランジが付いているボルト。【特長】・緩み止めやボルト頭部の相手材へのめり込み（座面陥...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
CSRBTHF-STU-M8-25の仕様・寸法情報
商品情報
フランジボタンキャップ 日産ネジ製の仕様
フランジボタンキャップの外観
フランジボタンキャップの寸法図
| ねじの呼び（d） | M8 | |
|---|---|---|
| ピッチ（P） | 1.25 | |
| φdk | 基準寸法 | 12.6 |
| 許容差 | 0 -0.43 |
|
| φda | 最大 | 9.2 |
| e | 最小 | 5.72 |
| k | 基準寸法 | 4.4 |
| 許容差 | 0 -0.30 |
|
| r | 最小 | 0.4 |
| s | 基準寸法 | 5 |
| 許容差 | +0.140 +0.020 |
|
| φw | 基準寸法 | 17 |
| 許容差 | 0 -0.6 |
|
| t | 最小 | 2.6 |
| h | 最小 | 1.4 |
単位：mm
フランジボタンキャップの特徴
- 座面積が大きいので締付け物のキリ穴径（バカ穴）が大きくでき、その結果取付け作業がスムーズになる。
- ワッシャー不要に依る部品点数減少効果が大きくなる。
- 呼びM：8
- 材質：スチール
- 表面処理：ユニクロメッキ
※上記以外の製品情報につきましては、弊社サポートセンターまでお問合せください。
詳細情報
基本情報
六角穴付ボルトにフランジが付いているボルト。
【特長】
・緩み止めやボルト頭部の相手材へのめり込み（座面陥没）防止にもなる。
・フランジキャップ、フランジ付六角穴付ボルトとも呼ばれる。
・全ねじ、半ねじは各メーカーなどの規格に準ずる。
・座面積が大きいので締付けられる物体座面部の陥没（カッピング現象）が防止出来る。
・座面部はボルト本体と一体成形されているのでスプリングワッシャーのようなヘタリが全くない。
・平滑な座面なので締付けトルクと軸力が安定する。
【用途】
・様々な箇所に使用される。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

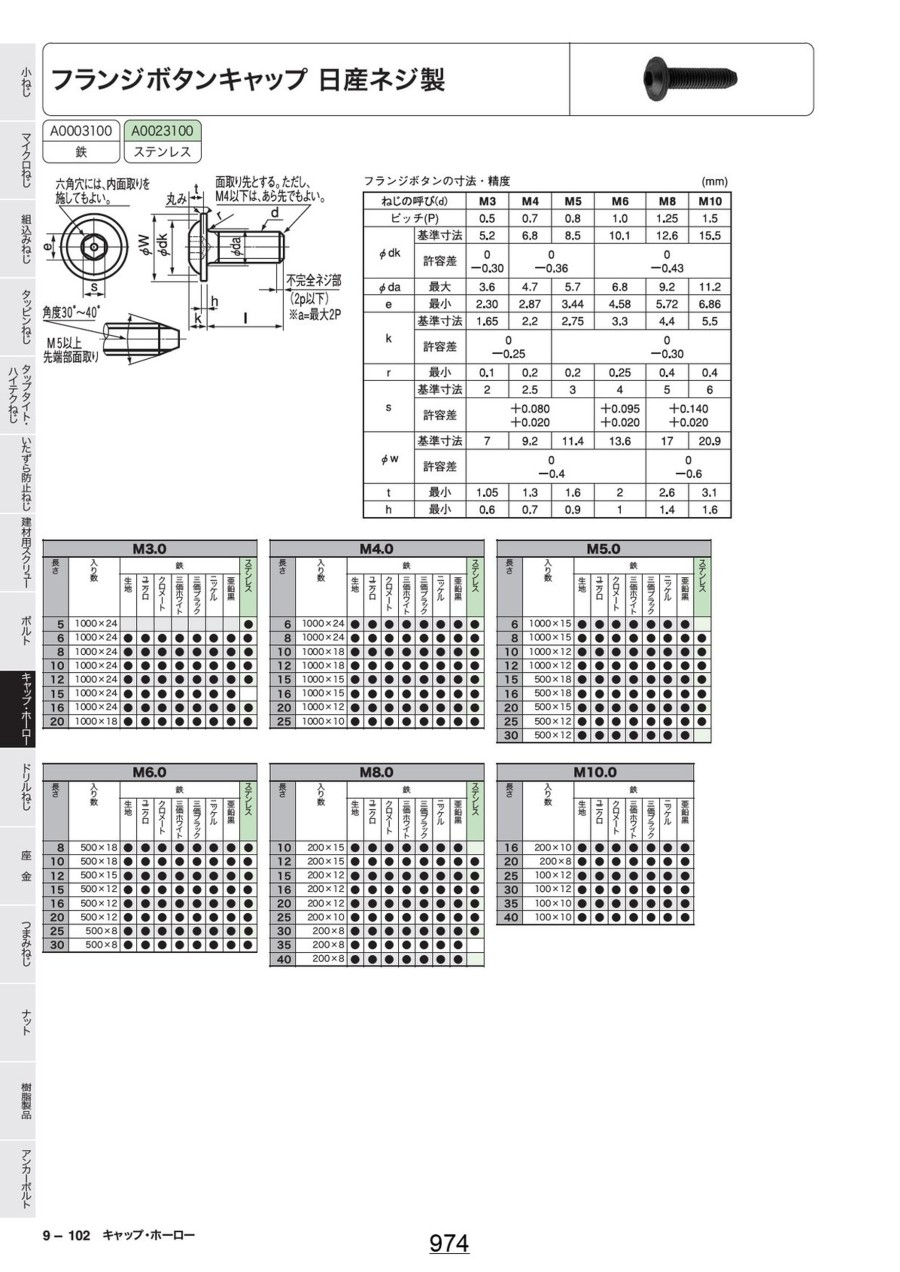

カタログ
