六角穴付きボタンボルト（ボタンキャップスクリュー） 全ねじ （JIS-B1174）
商品情報
製品仕様
六角穴付きボタンボルトの仕様
六角穴付きボタンボルトの寸法図
| ねじの呼び（d） | M6 | M8 | |
|---|---|---|---|
| ピッチ | 1 | 1.25 | |
| a | 最大 | 2 | 2.50 |
| 最小 | 1 | 1.25 | |
| da | 最大 | 6.8 | 9.2 |
| dk | 最大 | 10.50 | 14.00 |
| 最小 | 10.07 | 13.57 | |
| e | 最小 | 4.583 | 5.723 |
| k | 最大 | 3.3 | 4.4 |
| 最小 | 3.0 | 4.1 | |
| r | 最小 | 0.25 | 0.4 |
| s | 呼び | 4 | 5 |
| 最小 | 4.095 | 5.140 | |
| 最大 | 4.020 | 5.020 | |
| t | 最小 | 2.08 | 2.6 |
| w | 最小 | 0.74 | 1.05 |
単位：mm
※上記以外の製品情報につきましては、カタログを参照してください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
365円 ( 402円 ) | 1日目 |
387円 ( 426円 ) | 1日目 |
394円 ( 433円 ) | 1日目 |
388円 ( 427円 ) | 1日目 |
詳細情報
基本情報
丸みを帯びた頭の形状が特徴でボタンキャップとも呼ばれているボルト。
【特長】
・六角穴付ボルト同様六角レンチで締結していく。
・六角穴付ボルトより頭の高さが低く幅が大きくなっている。
・使用する六角レンチは同じ呼び径の六角穴付ボルトより小さい。
・六角レンチを準備する際には規格を確認すること。
【用途】
・六角レンチで締結したく、なおかつ頭部を低くしたい場合や頭部を目立たせたくない場所に。
・小ねじでいう所のバインド小ねじやトラス小ねじのような用途に近い。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

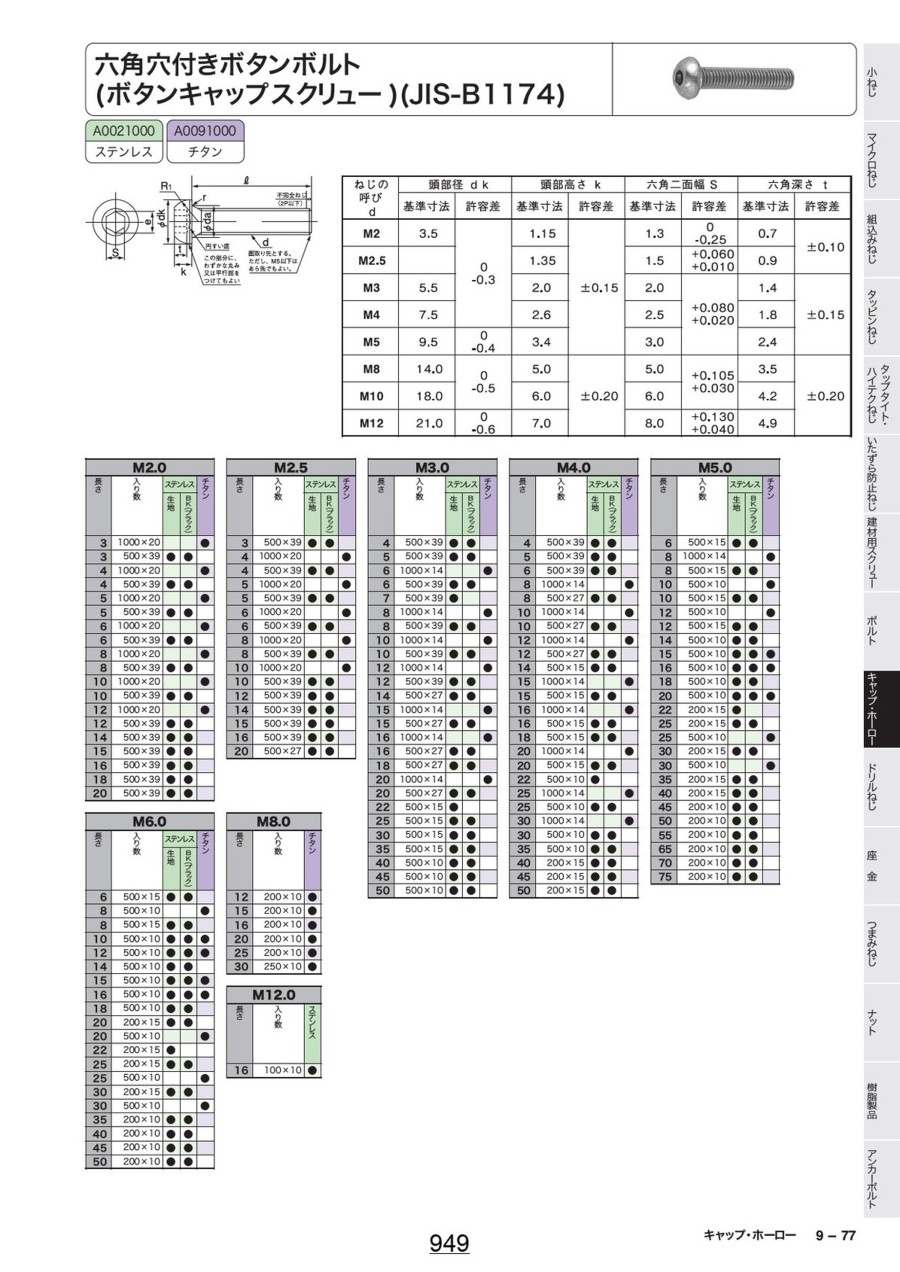

カタログ
