鋼 六角穴付きボルト（キャップスクリュー） アンブラコ製
閲覧中の商品と併せてご検討ください
－閉じる
CSHHC-ST-M24-220の仕様・寸法情報
ねじの呼び(M)
24
長さL(mm)
220
強度区分（スチール）
12.9
表面処理
黒色酸化被膜
ねじ山種類
メートル並目
ピッチ(mm)
3
ねじ種類
半ねじ
販売単位
バラ(1個から購入可能)
基本形状
標準（丸）
追加形状
標準
ねじM径
M24
サイズ（X表記）(mm)
M24X220
サイズ（-表記）(mm)
M24-220
標準名称（材質）
スチール
商品情報
鋼 六角穴付きボルト（キャップスクリュー）アンブラコ製の仕様
鋼 六角穴付きボルトの外観
鋼 六角穴付きボルトの寸法図
特長
- 呼び：10
- 材質：スチール
- 表面処理：なし、その他特注処理
| ねじの呼び（d） | M10 | |
|---|---|---|
| ねじのピッチ（P） | 1.5 | |
| b | 参考 | 32 |
| dk | 最大 | 16 |
| 最小 | 15.73 | |
| da | 最大 | 11.2 |
| ds | 最大（基準寸法） | 10 |
| 最小 | 9.78 | |
| k | 最大（基準寸法） | 10 |
| 最小 | 9.64 | |
| r | 最小 | 0.4 |
| S | 呼び（基準寸法） | 8 |
| 最大 | 8.175 | |
| 最小 | 8.025 | |
| t | 最小 | 5 |
単位：mm
詳細情報
基本情報
六角穴付ボルト（キャップボルト）は円筒形の頭部に六角形の穴が開いているボルト。
【特長】
・締め付けには六角レンチを使用。キャップスクリューやソケットスクリューとも呼ばれる。
・六角レンチはサイズピッタリのものしか使えない為、ボルトを壊すことなく強い締め付けが可能。
【呼びM】10。
【材質】スチール。
ご注意
- 本商品は供給が不安定となっており一部商品が長納期化しております。予めご了承ください。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

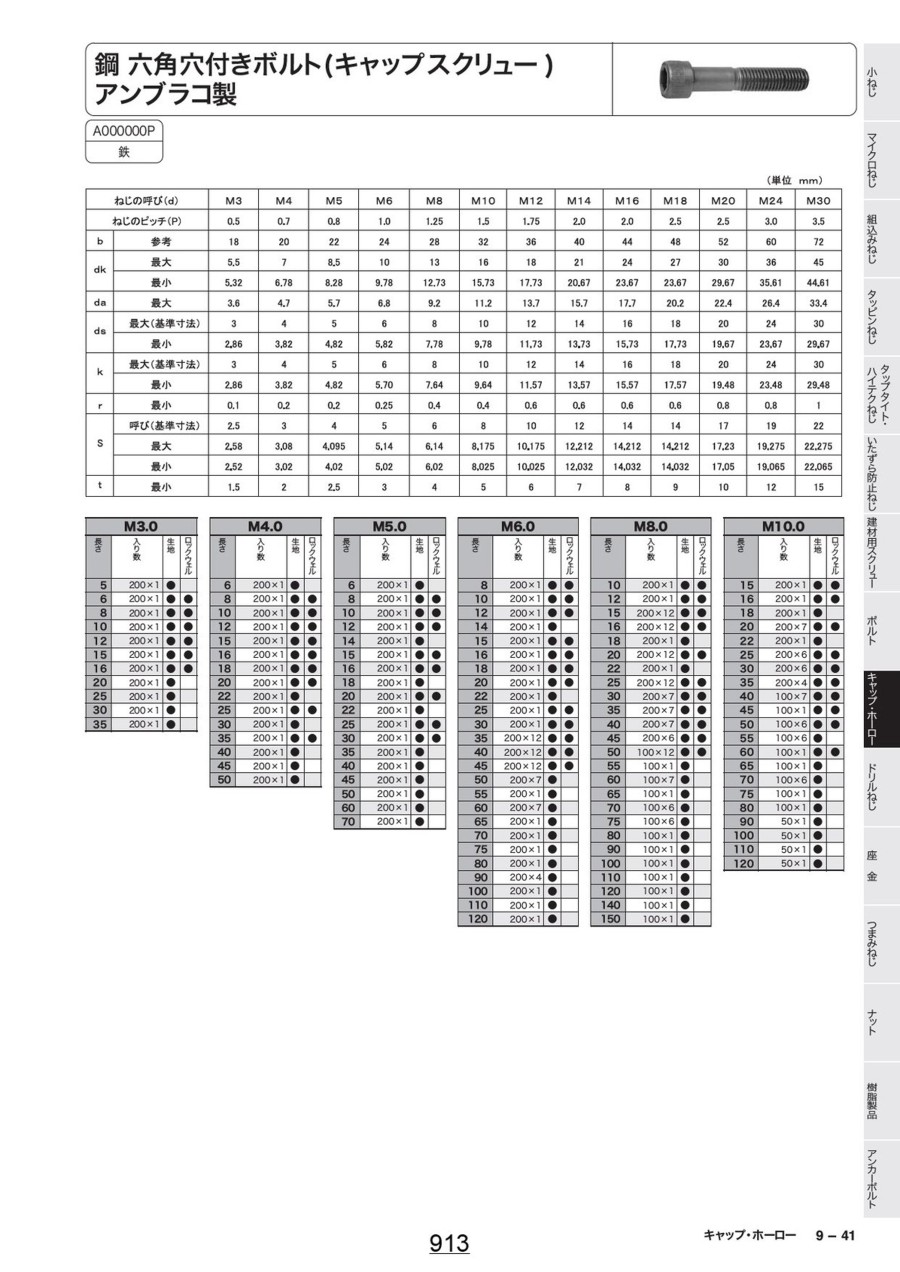

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
鋼 六角穴付きボルト（キャップスクリュー） アンブラコ製の型番CSHHC-ST-M24-220のページです。
型番CSHHC-ST-M24-220に関する仕様情報を記載しております。
鋼 六角穴付きボルト（キャップスクリュー） アンブラコ製のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q鋼種は何がありますか？
A
SCM435とSUSXM-7です。
