シーシーエス

LED赤外照明 IR2シリーズバー照明

カタログ |

通常単価(税別): 37,799円～326,266円

税込単価: 41,579円～358,893円

通常出荷日：5日目～43日目

IR-LEDを使用した多様な照明ラインアップ。【用途】・表面柄をキャンセルしての外観検査／液体を透過さ...

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

※1 LDQシリーズは、照明を4台搭載しています。個別調光が必要な場合は、4チャンネル仕様の電源をお選びください。
※2 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

撮像例：消毒液の異物混入撮像

内容	異物混入検査
ワーク	消毒液
提案前	LED可視光照明
提案後	LFL-100IR2-940
結果	赤外による液体の透過

※撮像例用にシーシーエスにてワークを加工しています。

撮像例：革製品の外観撮像

内容	外観検査
ワーク	革製品
提案前	LED可視光照明
提案後	LDR2-132IR2-850-LA
結果	赤外による糸の染料の透過

商品特長詳細

赤外照明とは

赤外は可視光の赤色より波長が長く、ヒトの目では見ることができない光です。赤外は可視光の赤色と比べて、散乱率が低く透過率が高いため、印刷柄や液体を透過させた撮像に利用されています。

赤外LEDのメリット

LEDによる赤外光は、特定波長域のみのエネルギーのため、ハロゲンに比べると照射熱が極めて少なく、熱によるダメージを対象物に与えにくい性質があります。

可視光と赤外の撮像例

注意・禁止事項

本製品は赤外LEDを使用しています。視覚的には明るさを感じませんが、点灯中のLEDからは赤外放射が出ています。
ピーク波長領域はIR-A（780～1,400nm）に該当します。
IR-A領域の赤外放射は目に悪影響を及ぼす危険性があります。赤外放射を絶対に直接目に向けないでください。
製品周辺に関わるすべての人に赤外LEDの危険性を周知してください。

型番リスト

表示件数

型番

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

ピーク発光波長

(nm)

最小発注数量

10～25	17.2	50.1～80	52	2.1～3	2.3	15.1～20	20	850	1個
10～25	17.2	50.1～80	52	2.1～3	2.3	15.1～20	20	940	1個
80.1～100	92	50.1～80	72	6.1～8	7.6	30.1～40	38	850	1個
25.1～40	28.8	80.1～100	86	6.1～8	6.9	15.1～20	18	850	1個
25.1～40	28.8	80.1～100	86	6.1～8	6.9	15.1～20	18	940	1個
10～25	17.2	80.1～100	92	3.1～4	3.8	15.1～20	20	850	1個
10～25	17.2	80.1～100	92	3.1～4	3.8	15.1～20	20	940	1個
100.1～150	132	100.1～150	112	20.1～30	21	30.1～40	38	850	1個
100.1～150	132	100.1～150	112	20.1～30	21	30.1～40	38	940	1個
10～25	17.2	100.1～150	140	6.1～8	6.1	20.1～30	21.7	850	1個
10～25	17.2	150.1～200	190	8.1～10	8.4	20.1～30	21.7	850	1個
100.1～150	148	100.1～150	148	10.1～20	16	-	-	850	1個
100.1～150	148	100.1～150	148	10.1～20	16	-	-	940	1個

通常単価(税別) (税込単価)	通常出荷日

37,799円 ( 41,579円 )	10日目
41,999円 ( 46,199円 )	10日目
108,900円 ( 119,790円 )	10日目
80,998円 ( 89,098円 )	5日目
89,998円 ( 98,998円 )	10日目
72,000円 ( 79,200円 )	10日目
72,000円 ( 79,200円 )	43日目
217,800円 ( 239,580円 )	10日目
217,800円 ( 239,580円 )	10日目
102,597円 ( 112,857円 )	5日目
181,000円 ( 199,100円 )	5日目
326,266円 ( 358,893円 )	43日目
258,292円 ( 284,121円 )	10日目

詳細情報

基本情報

基本情報

IR-LEDを使用した多様な照明ラインアップ。
【用途】
・表面柄をキャンセルしての外観検査／液体を透過させて内部の異物を検査／分光反射率の違いによる各種検査／パックされた食品の中身の検査など。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

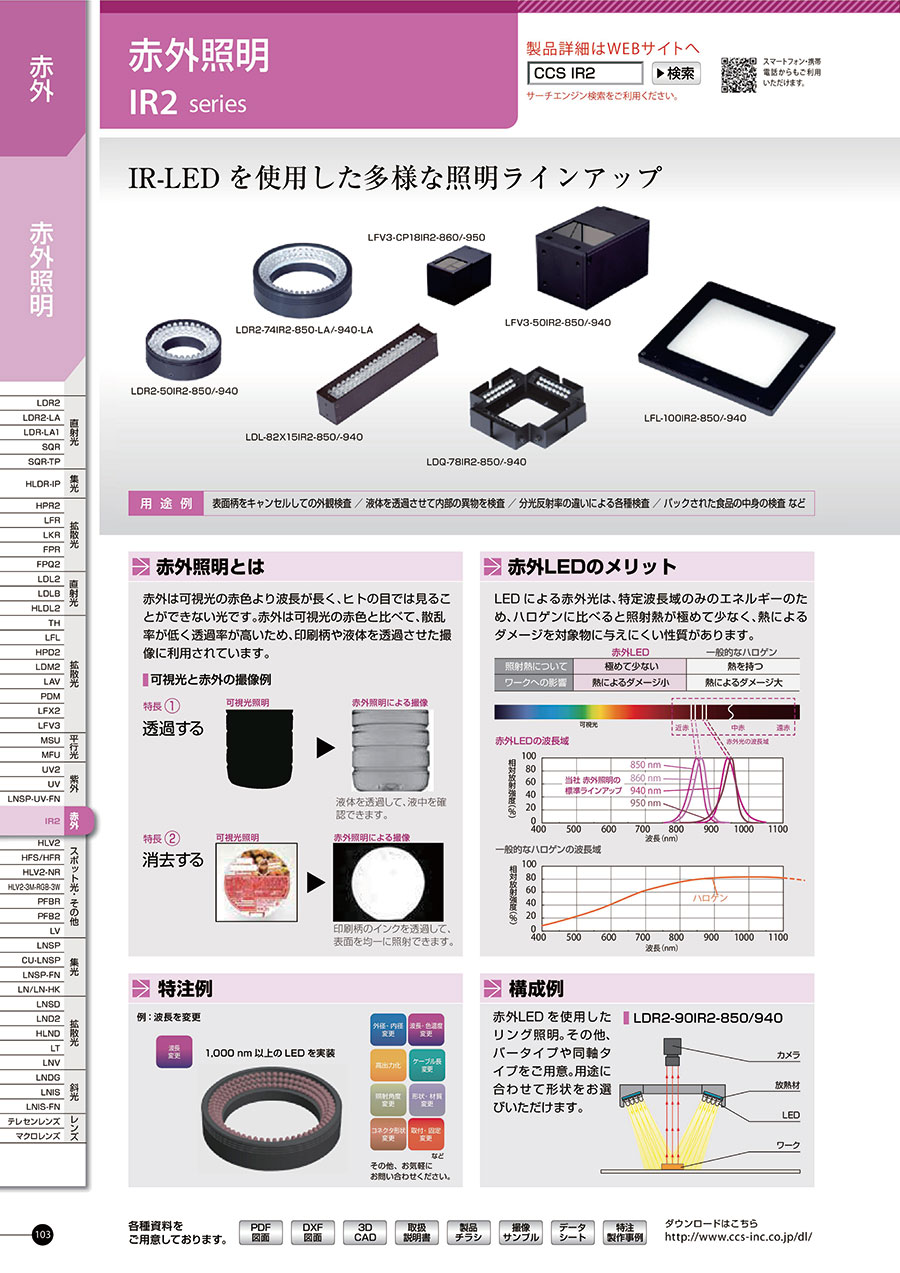

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
