シーシーエス

LEDフラットドーム照明（拡散光） LFX3シリーズ

カタログ |

通常単価(税別): 157,000円～302,000円

税込単価: 172,700円～332,200円

通常出荷日：5日目～10日目

【特長】・独自の照明技術により均一拡散光照射を実現。・1台で同軸落射照明とドーム照明の効果を再現。・L...

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

よく一緒に見られています

シーシーエス

通常出荷日：5 日目～

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

共通仕様

LED発光色	赤色	白色	青色	赤外
相関色温度（typ.）	-	6,800K	-	-
ピーク発光波長（typ.）	632nm	-	469nm	857nm
入力電圧（max.）	DC24V
コネクタ	SMコネクタ（SMR-03V-B）
極性・信号	1:（+）、2:非接続、3:（-）
CEマーキング	安全規格:EN62471 適合
環境規制	RoHS対応
ケース材質	アルミ合金、樹脂（保護板、拡散導光板）
ケーブル長	300mm
使用環境（屋内限定）	温度:0～40℃、湿度:20～85%RH（結露なきこと）
保存環境	温度:-20～60℃、湿度:20～85%RH（結露なきこと）
冷却方式	自然冷却
分光分布

※掲載データは参考用です。製品の品質を保証するものではありません。

規格表

使用例

梨地金属表面の文字撮像

ボタン電池の文字撮像

容器の外観撮像

缶の内面撮像

パッケージの文字撮像

容器のシュリンクフィルム撮像

缶表面の外観撮像

型番リスト

表示件数

型番

光種類

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（伸縮タイプはMAX値）

(mm)

最小発注数量

赤外線	-	80.1～100	93	80.1～100	93	6.1～8	6.6	13.1	1個
[可視光] 可視光	赤色	80.1～100	93	80.1～100	93	10.1～20	13	13.1	1個
[可視光] 可視光	青色	100.1～150	118	100.1～150	118	8.1～10	9.1	13.1	1個
[可視光] 可視光	赤色	100.1～150	118	100.1～150	118	10.1～20	13	13.1	1個
[可視光] 可視光	赤色	100.1～150	143	100.1～150	143	10.1～20	19	13.1	1個
[可視光] 可視光	赤色	150.1～200	193	150.1～200	193	20.1～30	25	13.1	1個
[可視光] 可視光	赤色	100.1～150	143	200.1～250	243	30.1～40	37	13.1	1個
[可視光] 可視光	赤色	200.1～250	243	200.1～250	243	20.1～30	28	13.1	1個

通常単価(税別) (税込単価)	通常出荷日

157,000円 ( 172,700円 )	10日目
157,000円 ( 172,700円 )	5日目
181,000円 ( 199,100円 )	10日目
181,000円 ( 199,100円 )	10日目
217,000円 ( 238,700円 )	5日目
266,000円 ( 292,600円 )	5日目
302,000円 ( 332,200円 )	5日目
278,000円 ( 305,800円 )	10日目

詳細情報

基本情報

基本情報

【特長】
・独自の照明技術により均一拡散光照射を実現。
・1台で同軸落射照明とドーム照明の効果を再現。
・LFX2シリーズを高出力化。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

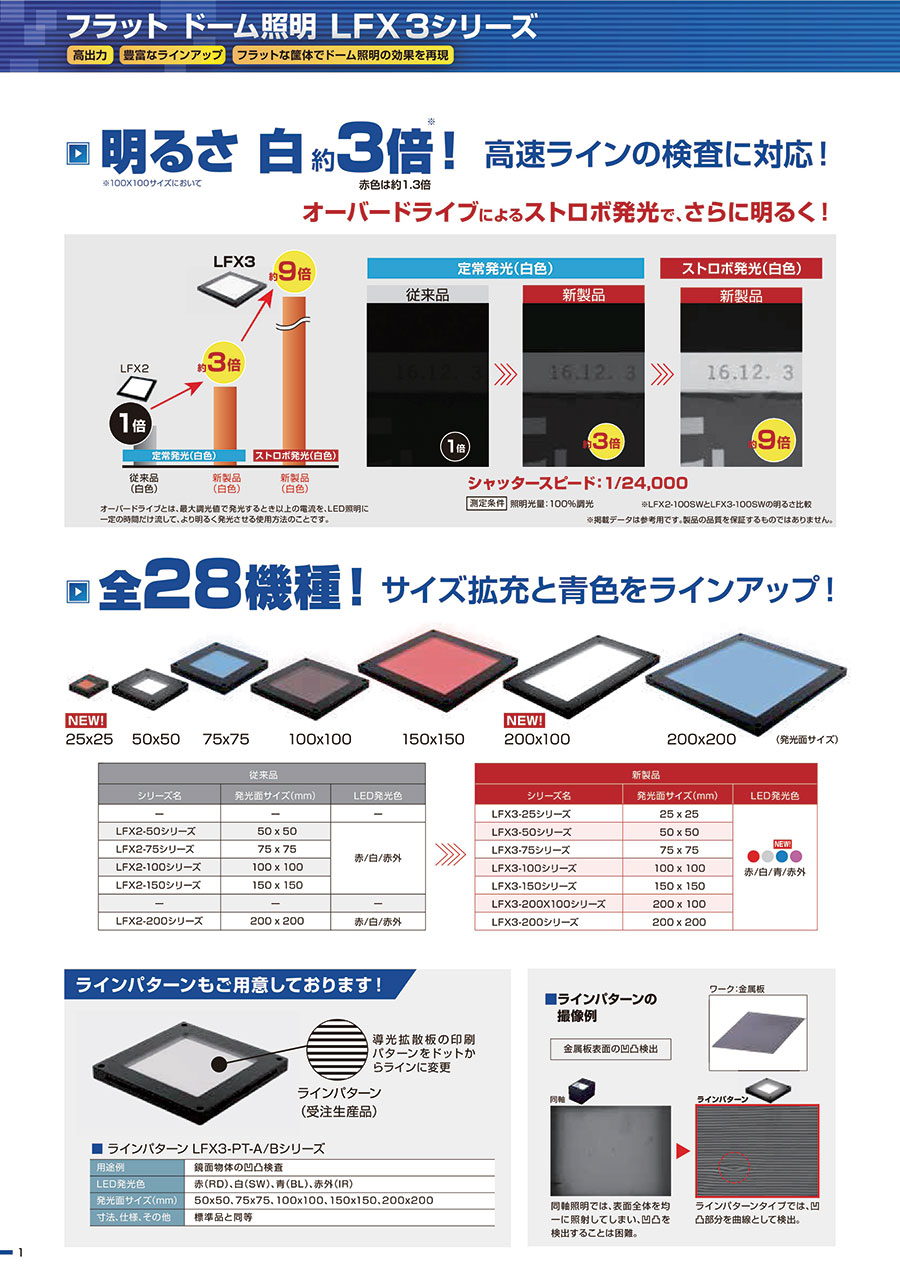

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
