シーシーエス

LEDドーム照明（拡散光） HPD2シリーズ

カタログ |

通常単価(税別): 86,400円～471,000円

税込単価: 95,040円～518,100円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

通常出荷日：5 日目～

【特長】・ドーム形状の反射板により拡散光を均一に照射。【用途】・光沢表面、曲面...

本体形状
ドーム形
照射方向
斜光
光源形態
自光式
照射方式
拡散光

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

取付用穴M4及びM6はタップ貫通穴です。

製品仕様

幅広い業界の用途に対応

高出力で拡散光を照射

明るく、ワークとの距離を変えても均一領域の変化が少ないため、さまざまな業界でご利用いただけます。

表面実装型LEDからの光が、ドーム形状の反射板の内面で乱反射。均一領域の広い拡散光をムラなく照射します。

※HPD-100とHPD2-100の、赤色と白色による比較です。
※ストロボ電源との組合わせで、定常発光よりも明るく発光させて使用することが可能です。
※掲載してるデータは参考用です。製品の品質を保証するものではありません。

●2サイズのモデルと赤外、フルカラー（RGB）タイプを追加
HPD2-75とHPD2-200のモデルを追加。また、波長バリエーションとして、赤外（860nm）とフルカラー（RGB）タイプをラインアップに加え、応用力を向上しました。

構成例

独自の照射構造を採用することで、高出力で拡散光を照射。

HPD2-150

製品仕様

※1フルカラー（RGB）の電源は、3チャンネル仕様をご使用ください。
※2 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流の範囲内でご使用ください。

使用例

撮影例：食品の異物混入撮像

内容	異物混入検査
ワーク	マカロニ
提案前	HPD2-200SW
提案後	HPD2-200IR860：赤外タイプ
結果	異物の強調

※撮像例用にCCS（株）にてワークを加工しています。

撮影例：多色ワークの色判別による外観撮像

内容	外観検査
ワーク	チョコレート
提案前	―
提案後	HPD2-200FC：フルカラー（RGB）タイプ
結果	多色判別が可能

HPD2-200FC：フルカラー（RGB）タイプ

性能・試験情報

データ：相対放射照度グラフ/均一度（代表例）

※掲載しているデータは参考用です。製品の品質を保証するものではありません。

相対放射照度グラフ^※1（LWD特性^※2）
^※1 光軸上の放射照度 ^※2照明からワークまでの照射距離

均一度（相対放射照度）

型番リスト

表示件数

型番

光種類

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

内径寸法（範囲）

(mm)

内径寸法

(mm)

最小発注数量

[可視光] 可視光	青色	80.1～100	91	10.1～20	16	40.1～50	41	1個
[可視光] 可視光	赤色	80.1～100	91	10.1～20	17	40.1～50	41	1個
[可視光] 可視光	白色	80.1～100	91	10.1～20	16	40.1～50	41	1個
[可視光] 可視光	青色	100.1～130	116	20.1～30	23	50.1～70	66	1個
[可視光] 可視光	赤色､緑色､青色の混合色	100.1～130	116	10.1～20	11	50.1～70	66	1個
[可視光] 可視光	赤色	100.1～130	116	10.1～20	17	50.1～70	66	1個
[可視光] 可視光	白色	100.1～130	116	20.1～30	23	50.1～70	66	1個
[可視光] 可視光	青色	150.1～200	166	20.1～30	27	101～130	116	1個
[可視光] 可視光	赤色､緑色､青色の混合色	150.1～200	166	10.1～20	15	101～130	116	1個
赤外線	-	150.1～200	166	30.1～40	35	101～130	116	1個
[可視光] 可視光	赤色	150.1～200	166	20.1～30	27	101～130	116	1個
[可視光] 可視光	白色	150.1～200	166	20.1～30	27	101～130	116	1個
[可視光] 可視光	青色	200～	216	40.1～50	41	131～200	166	1個
[可視光] 可視光	赤色､緑色､青色の混合色	200～	216	10.1～20	19	131～200	166	1個
[可視光] 可視光	赤色	200～	216	30.1～40	34	131～200	166	1個
[可視光] 可視光	白色	200～	216	40.1～50	41	131～200	166	1個
[可視光] 可視光	赤色	200～	266	40.1～50	45	201～	210	1個
[可視光] 可視光	白色	200～	266	40.1～50	46	201～	210	1個
[可視光] 可視光	白色	200～	424	40.1～50	46	201～	360	1個

通常単価(税別) (税込単価)	通常出荷日

86,400円 ( 95,040円 )	5日目
96,000円 ( 105,600円 )	10日目
86,400円 ( 95,040円 )	5日目
108,000円 ( 118,800円 )	5日目
141,300円 ( 155,430円 )	10日目
108,000円 ( 118,800円 )	5日目
108,000円 ( 118,800円 )	5日目
145,000円 ( 159,500円 )	5日目
184,500円 ( 202,950円 )	10日目
152,100円 ( 167,310円 )	10日目
130,500円 ( 143,550円 )	5日目
145,000円 ( 159,500円 )	5日目
261,000円 ( 287,100円 )	5日目
326,700円 ( 359,370円 )	10日目
261,000円 ( 287,100円 )	10日目
261,000円 ( 287,100円 )	5日目
315,000円 ( 346,500円 )	10日目
315,000円 ( 346,500円 )	5日目
471,000円 ( 518,100円 )	10日目

詳細情報

基本情報

基本情報

【特長】
・ドーム形状の反射板により拡散光を均一に照射。
【用途】
・光沢表面、曲面、凸凹面の外観・印字・色判別検査／梨地面の刻印・キズ・汚れ検査／ヘアラインのある金属の外観検査／基板上の部品検査など。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

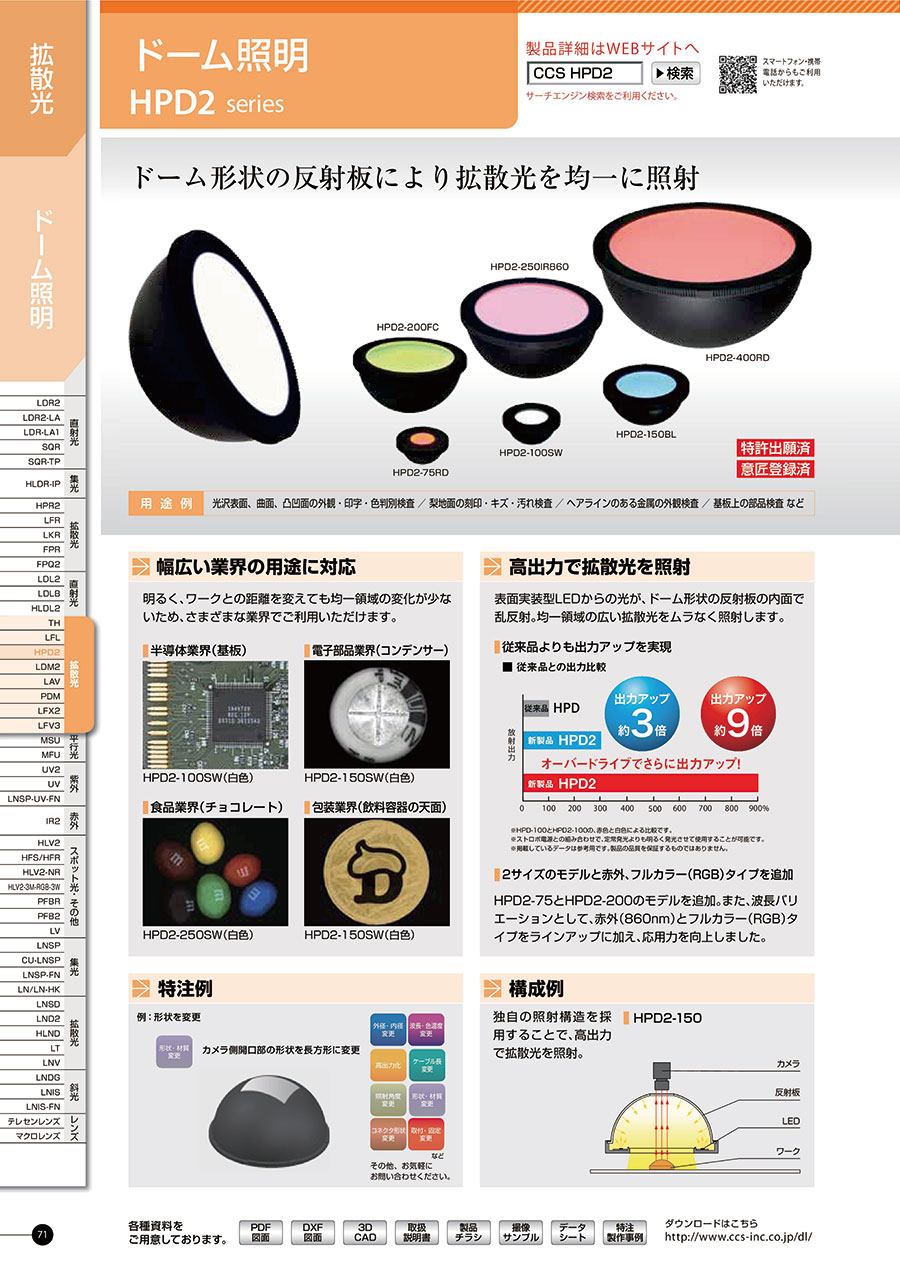

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

LEDドーム照明（拡散光） HPD2シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 LEDドーム照明（拡散光） HPD2シリーズ	LEDドーム照明（拡散光） LAVシリーズ	LEDリング照明（拡散光） HPR2シリーズ	LEDフラットドーム照明（拡散光） LFX3シリーズ	ドーム照明	LEDドーム照明（面発光） LDM2シリーズ
メーカー	シーシーエス	シーシーエス	シーシーエス	シーシーエス	ミスミ	シーシーエス
通常価格	86,400円-	217,000円 -	89,998円 -	157,000円 -	90,000円 -	133,000円 -
通常出荷日	5日目〜	10日目	5日目〜	5日目〜	在庫品1日目	5日目〜
本体形状	ドーム形	ドーム形	リング形	バックライト形	ドーム形	ドーム形
照射方向	斜光	斜光	斜光	斜光	垂直投光	垂直投光
光源形態	自光式	自光式	自光式	自光式	LED	自光式
照射方式	拡散光	拡散光	拡散光	拡散光	拡散光	面発光
