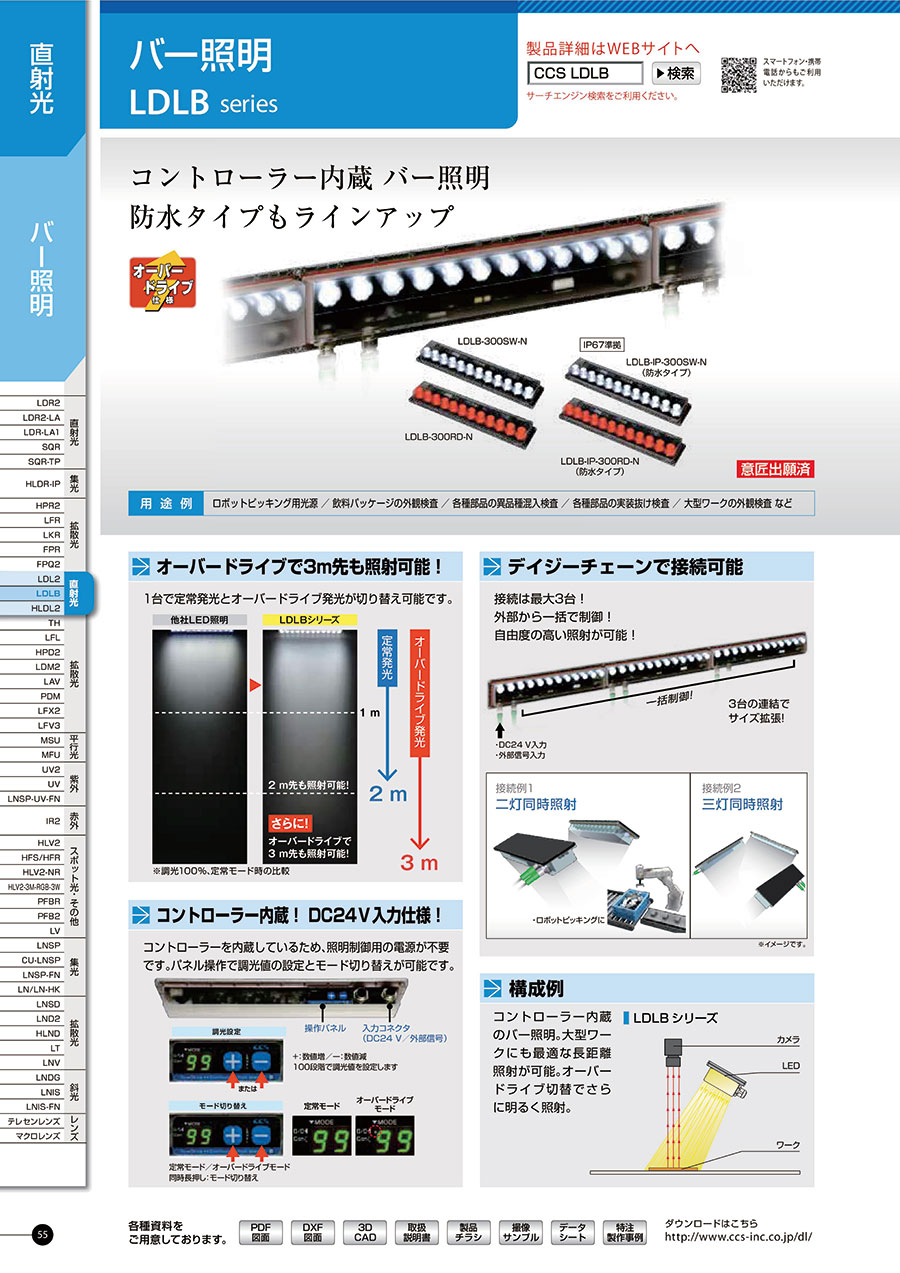

LEDバー照明(直斜光) LDLBシリーズ

外形図

製品仕様

使用例

用途例

• ロボットピッキング用光源
• 飲料パッケージの外観検査
• 各種部品の異品種混入検査
• 各種部品の実装抜け検査
• 大型ワークの外観検査 など

アプリケーション

システム構成例

例）3台接続の場合

※半固定抵抗器（ボリューム）を接続して調光可能

商品特長詳細

■オーバードライブで3m先も照射可能

1台で定常発光とオーバードライブ発光が切替え可能です。

■デイジーチェーンで接続可能

• 接続は最大3台
• 外部から一括で制御
• 自由度の高い照射が可能

■コントローラー内蔵・DC24V入力仕様

コントローラーを内蔵しているため、照明制御用の電源が不要です。パネル操作で調光値の設定とモード切り替えが可能です。

構成例

コントローラー内蔵のバー照明。大型ワークにも最適な長距離照射が可能。オーバードライブ切替でさらに明るく照射。

備考

“IP67”は電気機器内への異物の侵入に対する保護等級を表します。
第1 記号の“6”が表す保護の程度は次のとおりです。

• 粉塵が内部に侵入しない。（耐塵型）

第2 記号の“7”が表す保護の程度は次のとおりです。

• 規定の圧力、時間で水中に浸漬しても有害な影響をうけない。（防浸型）
• 水深1m（機器の高さが850mmより低い場合）に30分間没することができる。

注意・禁止事項

注意・禁止事項

• 照明およびコネクタの取り扱いにご注意ください。コネクタを変形、破損させた状態で使用しないでください。
• 各ケーブルは照明に正しく接続してください。
• ケーブルを接続しない出力コネクタには、専用シーリングキャップを取り付けて、防水対策してください。専用シーリングキャップは製品出荷時に出力コネクタに装着されています。
• 照明をケーブルから外して長期間使用しないときは、コネクタにカバーを取り付けて保管してください。
• 製造ラインの洗浄後は、発光部の水滴を必ず拭き取ってください。撮像に影響する恐れがあります。
• 洗浄剤が本製品に付着した場合は、水できれいに洗い流してください。
• 油や薬品など本製品に付着した場合は、水できれいに洗い流してください。
