トグルクランプ ハンドル横型 THL-50-A クランプ力調整タイプ
- 通常単価(税別)
- 2,785円
- 税込単価
- 3,064円
最適なクランプ力を速攻でセッティング出来るトグルクランプ。 【特長】・先端にゴ...
詳細情報を確認する- 装着方法
- フランジベース
- クランプボルトサイズ
- M8
- 締圧力 (N)
- 400
- 本体材質
- スチール
- クランプ部材質
- スチール+ゴムパット
- アーム高さ H (mm)
- 47.6
- アーム長さ L (mm)
- 70
THL-50-Aの仕様・寸法情報
商品情報
使い方紹介動画をぜひご覧ください！
先端ボルトは精度よく、素早くセッティング可能です！
クランプの調整時間がノーマルタイプより20秒短縮。
＜使い方＞
＜ノーマルタイプ＞
クランプ力調整タイプ（Aタイプ）の特長
調節機能、ゴム付き
クランプ力参考グラフ
トルクレンチによる測定で、メーカ出荷時の参考値。ご使用環境により変わる。
- 本体材質:スチール製
- 表面処理:青亜鉛メッキ
- 自重:275g
- アーム開閉角度:85°
- ハンドル開閉速度:70°
外形図
注意事項
- グラフはエクセル2010の近似曲線にて作成。
- 過大な締め付けはトグルクランプの故障または破損になります。
- クランプ力調整時には、ハンドルの操作を必ずご確認ください。
開発秘話
組立式フレックラムトグルクランプ治具システムの開発中にトグルクランプは「経験上クランプ力が小さい」と言う意見があり、
では具体的にはどれくらいなのだろうと疑問を持ったのがきっかけです。
軽切削には使えるがそれ以上の切削荷重の掛かる治具では使用出来なかった。
また、治具を製作していると、小さなクランプ力でもバランス良く設定することで切削が成功する事が多いです。
詳細情報
基本情報
最適なクランプ力を速攻でセッティング出来るトグルクランプ。
【特長】
・先端にゴムが付いているため、ワークに傷を付けない。
・トルクレンチにてクランプ調整をすれば、最適なクランプ力を定量的に設定出来る。
・クランプ力の再設定は再現性がある。
・調整式のAタイプは一目で判別出来る様に、ハンドル部が黄色でコーティング。
・クランプ力は再セッティング可能、定期的なトルク検査によりクランプ力が常に最適に保たれる。
・現地組立ての場合もトルク値の指示により最適なクランプ力が再現可能。
【用途】
・精密検査治具、軽切削機械加工用治具、溶接治具、組付け治具等の最適クランピング力の設定。

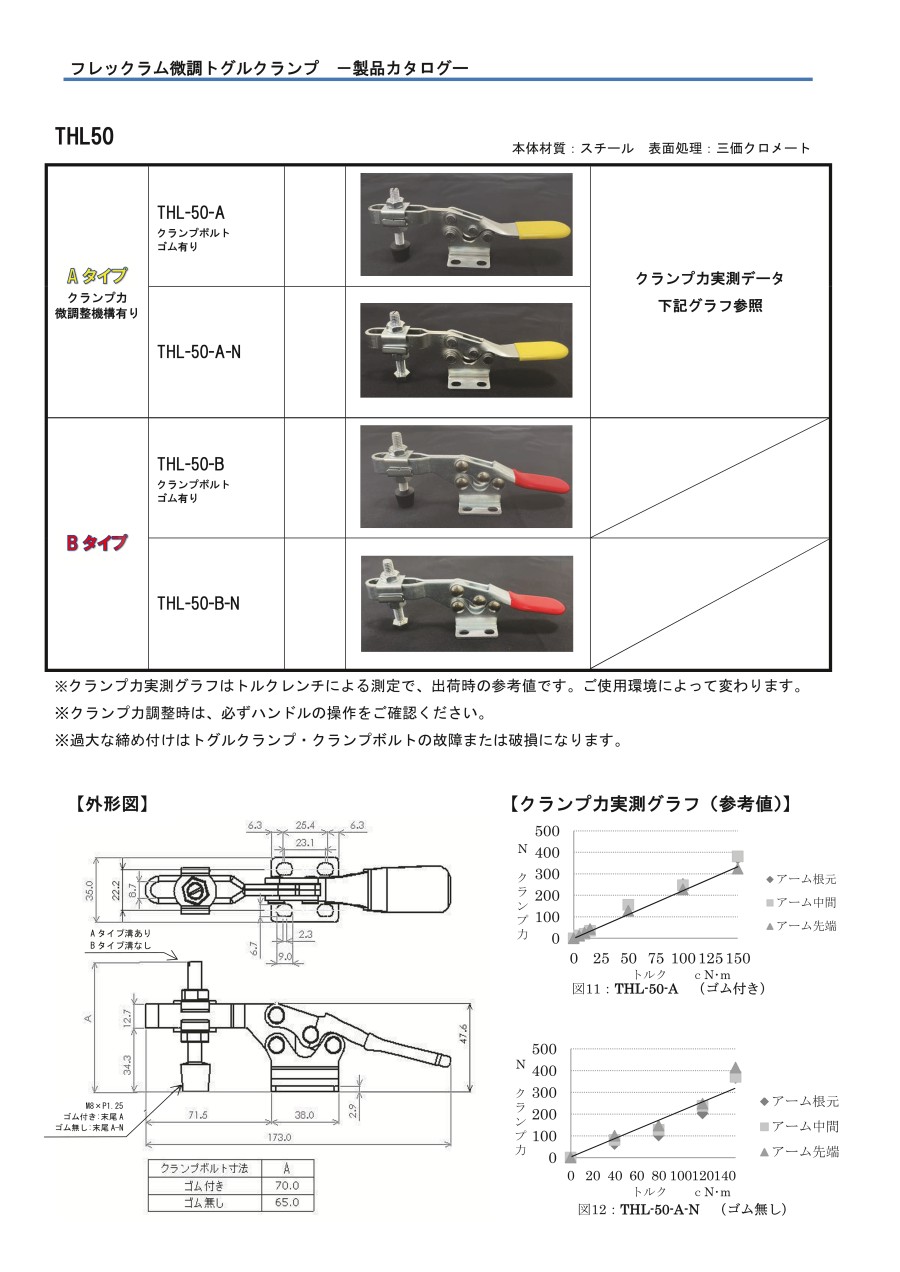

カタログ
