ステンレス SUS410 エバタイト トラス【1000個入り】
- 通常単価(税別)
- 9,369円
- 税込単価
- 10,306円
通常出荷日：1日目
ねじ断面が非円形の形状をしたトラス頭形状のエバタイトタッピンねじ。【特長】・頭部が大きい為、座面が大き...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
CSPTRH-410GJB-TP4-12の仕様・寸法情報
詳細形状
[トラス] トラス
ねじの呼び(M)
4
長さL(mm)
12
ねじ山種類
タップタイト
取付穴形状
十字穴
材質
[ステンレス] SUS410
表面処理
[銅メッキ] ジャーマン・ブラウンメッキ
先端形状
[平先] 平先
基本形状
標準（丸）
追加形状
標準
販売単位
箱・パック
ねじM径
M4
サイズ（X表記）
M4X12
サイズ（-表記）
M4-12
詳細情報
基本情報
ねじ断面が非円形の形状をしたトラス頭形状のエバタイトタッピンねじ。
【特長】
・頭部が大きい為、座面が大きく座面陥没を防止。
・見た目重視の場合、化粧ねじとして使用の用途も可能。
・トラスM3に限り十字穴ビット番号は#1を使用。
・ハンドツール使用時の作業者の負担を軽減。
【用途】
・下穴径が不安定な場合のタッピンに使用。
・アースボルトなど、塗装膜や軽度の溶接スパッタ等をはがす用途に使用。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
ステンレス SUS410 エバタイト トラスの詳細
ステンレス SUS410 エバタイト イメージ
ステンレス SUS410 エバタイト トラスの仕様
- 呼びMは、M4。
- 材質はSUS410。
- 表面処理はジャーマンブラウンメッキと黒色塗装の2種。
- ねじ先端部に三条のフルートがあるため、低トルクでねじ込みが可能な基本形状を有する仕様。
- 低トルクでねじ込めるため、破断トルクに対する締結のための狙いトルクの設定が容易。
- 低トルクでねじ込めるため、ドライバーやビットへの負担が軽減され、これらの寿命延長が可能。
- ねじ断面の三条フルートの形状が回転方向に対し一方向性を有し、戻り止め効果を発揮し、緩み防止を実現。
ステンレス SUS410 エバタイト トラスの寸法例
（単位：mm）
ステンレス SUS410 エバタイト トラス 寸法図
| ねじの呼び | p （ピッチ） | d | d3 | dk | k | m | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 最小 | 最大 | 最小 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考 | ||
| 4 | 0.7 | 3.97 | 3.84 | 2.93 | 2.67 | 9.4 | 0 -0.5 | 2.5 | ±0.15 | 4.3 |

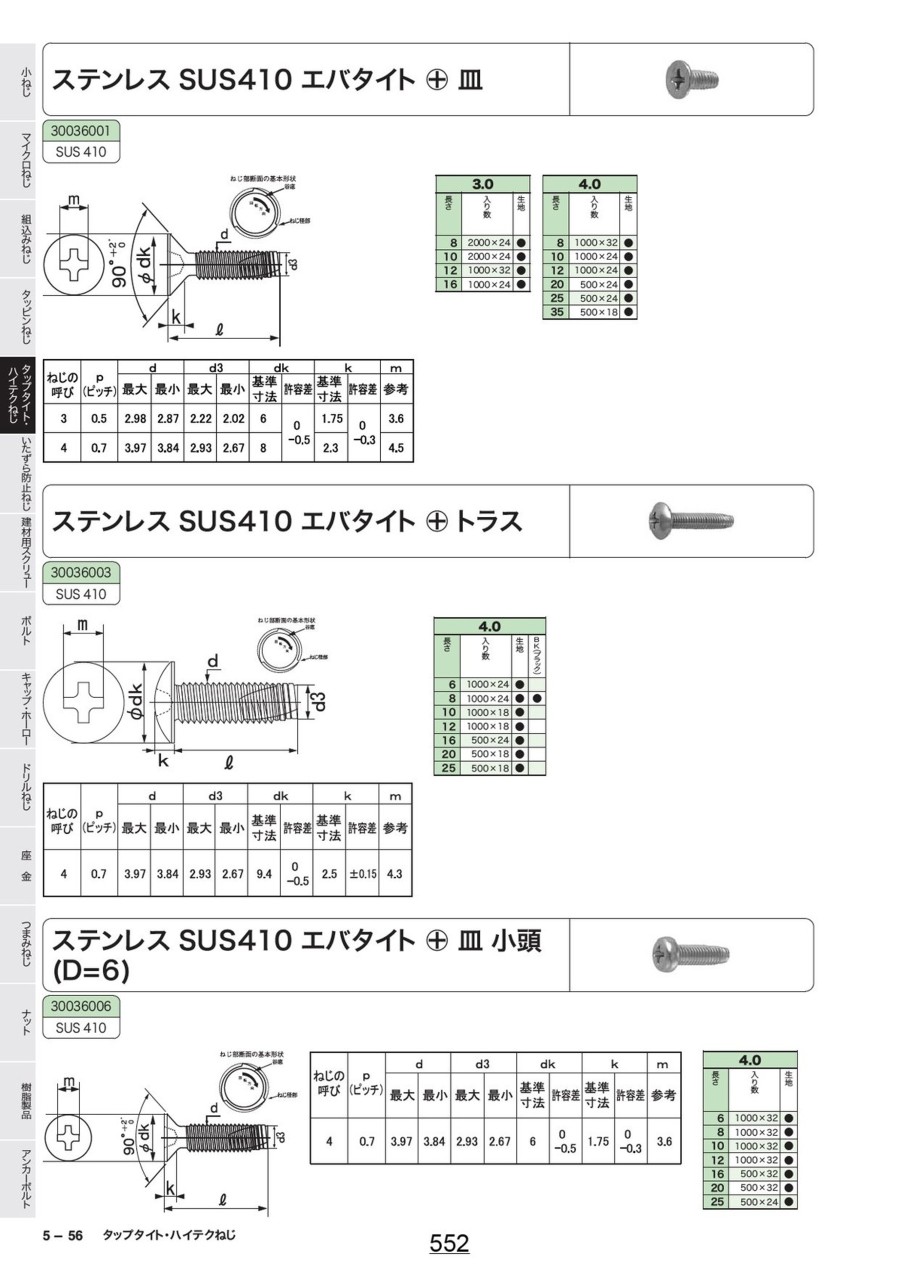

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ミスミ
十字穴付トラス小ねじ
ミスミ
トラス頭タッピングねじ
ステンレス SUS410 エバタイト トラスの型番CSPTRH-410GJB-TP4-12のページです。
型番CSPTRH-410GJB-TP4-12に関する仕様情報を記載しております。
ステンレス SUS410 エバタイト トラスのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q相手材は何を使用しますか？
A
一般鋼材です。
