レイマック（旧：イマック）

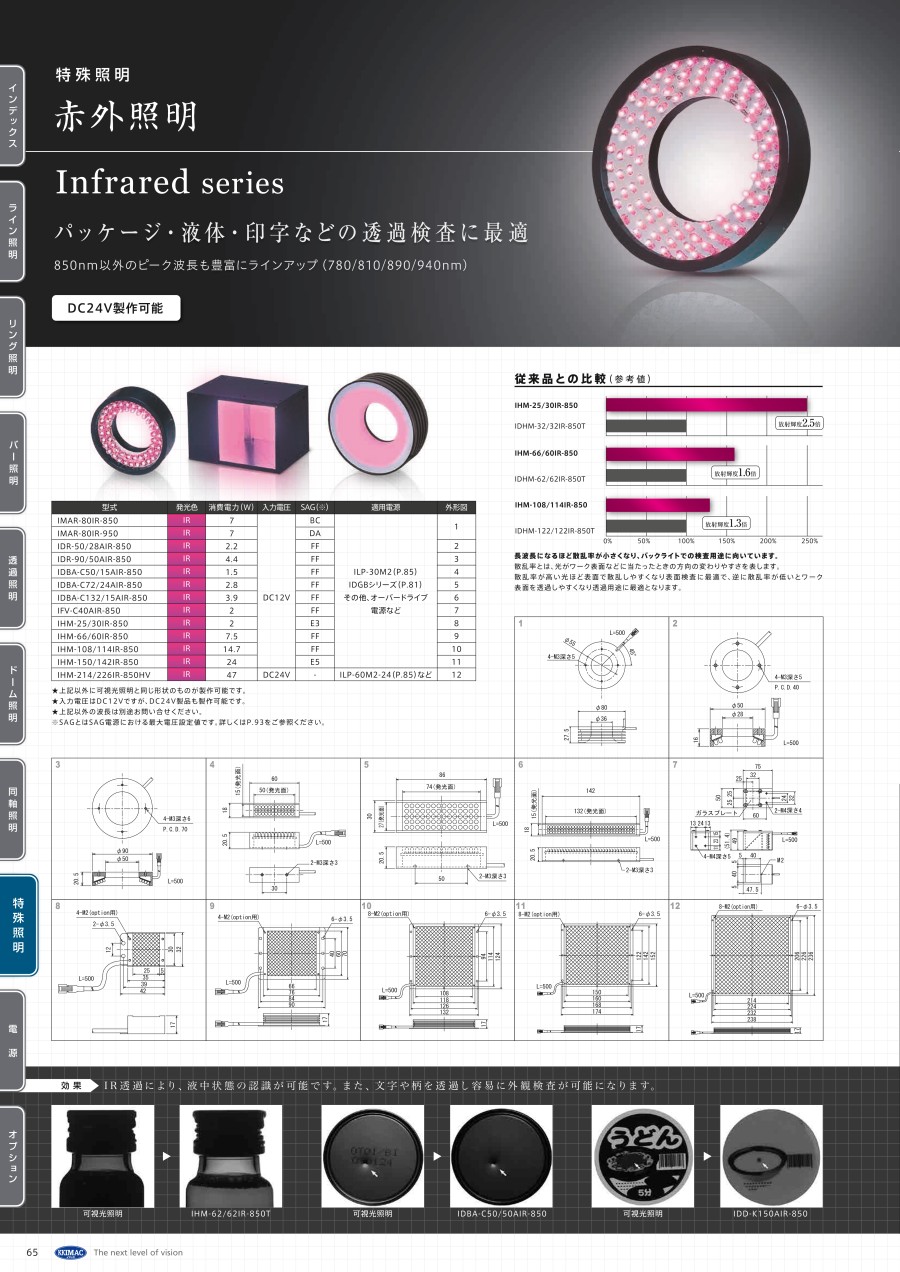

赤外照明 Infraredシリーズ

赤外照明 Infraredシリーズ
  • 数量スライド割引
この商品のFAQをみる（2件）
通常単価(税別)
32,439円～195,075円
税込単価
35,683円～214,583円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

バー照明（直射光・拡散光） IDBAシリーズ

レイマック（旧：イマック）

バー照明（直射光・拡散光） IDBAシリーズ
0
通常価格(税別)： 12,805円 (税込価格：14,086円)

通常出荷日：10 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

テレセン用同軸スポット照明 IV・IHVシリーズ

レイマック（旧：イマック）

テレセン用同軸スポット照明 IV・IHVシリーズ
0
通常価格(税別)： 21,341円 (税込価格：23,475円)

通常出荷日：5 日目 ～

パッケージ・液体・印字などの透過検査に最適。【特長】・波長ピーク 850nm、...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
数量：

商品情報

製品仕様

長波長になるほど散乱率が小さくなり、バックライトでの検査用途に向いている。

長波長になるほど散乱率が小さくなり、バックライトでの検査用途に向いている。

-ピーク波長主な検査用途散乱率
白色-カラー処理など-
紫外365nm非破壊検査など約10倍
375nm微細なキズ検査など約9倍
405nm約8倍
青色470nmキズ検査など約4倍
緑色525nm目視検査など約2.5倍
黄色590nm露光環境での検査など約1.6倍
赤色660nmバックライト用途など1
赤外850nm透過照明約0.4倍
型番入力電圧照明タイプピーク波長
IHM-25/30IR-850DC12V高輝度チップLED面照明850nm
IHM-66/60IR-850DC12V高輝度チップLED面照明850nm
IHM-108/114IR-850DC12V高輝度チップLED面照明850nm
IHM-150/142IR-850DC12V高輝度チップLED面照明850nm
IHM-214/226IR-850HVDC24V高輝度チップLED面照明850nm
IMAR-55IR-850DC12Vマルチポジションリング照明850nm
IMAR-80IR-850DC12Vマルチポジションリング照明850nm
IMAR-80IR-850HVDC24Vマルチポジションリング照明850nm
IHM-25/30IR-950DC12V高輝度チップLED面照明950nm
IHM-66/60IR-950DC12V高輝度チップLED面照明950nm
IHM-108/114IR-950DC12V高輝度チップLED面照明950nm
IHM-150/142IR-950DC12V高輝度チップLED面照明950nm
IHM-214/226IR-950HVDC24V高輝度チップLED面照明950nm
IDBA-C50/15AIR-850DC12Vダイレクトバー照明850nm
IDBA-C72/24AIR-850DC12Vダイレクトバー照明850nm
IDBA-C132/15AIR-850DC12Vダイレクトバー照明850nm
IDBA-C50/15IR-1200DC12Vダイレクトバー照明1,200nm
IDBA-C100/15IR-1200DC12Vダイレクトバー照明1,200nm
IDBA-C50/50IR-1200SDC12Vダイレクトバー照明1,200nm
IDBA-C50/15IR-1450DC12Vダイレクトバー照明1,450nm
IDBA-C100/15IR-1450DC12Vダイレクトバー照明1,450nm
IDBA-C50/50IR-1450S-C1DC12Vダイレクトバー照明1,450nm
IDR-50/28AIR-850DC12Vダイレクトリング照明850nm
IDR-90/50AIR-850DC12Vダイレクトリング照明850nm
IDR-F70/37IR-1450DC12Vフラットダイレクトリング照明1,450nm

開発秘話



画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。

型番リスト

表示件数
  • 1
    • 型番
    IDBA-C50/15AIR-850
    IDBA-C72/24AIR-850
    IDBA-C132/15AIR-850
    IDR-50/28AIR-850
    IDR-90/50AIR-850
    IDR-F70/37IR-1450
    IFV-C40AIR-850

    本体種類

    照射方向

    照射光種類

    外形寸法 D（範囲）

    (mm)

    外形寸法 D

    (mm)

    幅 W（範囲）

    (mm)

    幅 W

    (mm)

    長さ L（範囲）

    (mm)

    長さ L

    (mm)

    消費電力（範囲）

    (W)

    消費電力

    (W)

    センター穴寸法 d（範囲）

    (mm)

    センター穴寸法 d

    (mm)

    高さ H（範囲）

    (mm)

    高さ H（伸縮タイプはMAX値）

    (mm)

    セット内容

    入力電圧

    (V)

    波長

    (nm)

    		最小発注数量
    バー形
    垂直投光
    直射光
    -
    -
    60.1～80
    60
    10～30
    18
    1.1～2
    1.5
    -
    -
    20.1～30
    20.5
    本体のみ
    DC12V
    850
    1個
    バー形
    垂直投光
    直射光
    -
    -
    80.1～100
    86
    10～30
    30
    2.1～3
    2.8
    -
    -
    20.1～30
    20.5
    本体のみ
    DC12V
    850
    1個
    バー形
    垂直投光
    直射光
    -
    -
    100.1～150
    142
    10～30
    18
    3.1～4
    3.9
    -
    -
    20.1～30
    20.5
    本体のみ
    DC12V
    850
    1個
    [リング形] リング形
    斜光
    直射光
    30.1～50
    50
    -
    -
    -
    -
    2.1～3
    2.2
    20.1～30
    28
    15.1～20
    16
    本体のみ
    DC12V
    850
    1個
    [リング形] リング形
    斜光
    直射光
    80.1～100
    90
    -
    -
    -
    -
    4.1～5
    4.4
    40.1～50
    50
    20.1～30
    20.5
    本体のみ
    DC12V
    850
    1個
    [リング形] リング形
    垂直投光
    直射光
    50.1～80
    70
    -
    -
    -
    -
    3.1～4
    4
    30.1～40
    37
    15.1～20
    18
    本体のみ
    DC12V
    1450
    1個
    バックライト形
    同軸落射
    面発光
    -
    -
    60.1～80
    75
    30.1～50
    50
    1.1～2
    2
    -
    -
    40.1～70
    51.4
    本体のみ
    DC12V
    850
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    32,439円
    ( 35,683円 )
    15日目
    48,402円
    ( 53,242円 )
    15日目
    58,390円
    ( 64,229円 )
    15日目
    42,683円
    ( 46,951円 )
    16日目
    70,683円
    ( 77,751円 )
    15日目
    195,075円
    ( 214,583円 )
    15日目
    88,354円
    ( 97,189円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    パッケージ・液体・印字などの透過検査に最適。
    【特長】
    ・波長ピーク 850nm、950nm、1200nm、1450nmを採用。
    ・可視光では見えない検査が可能。
    ・透過率の高い赤外光は、液体を透過させた検査や、印刷柄を消した検査に最適。
    【用途】
    ・液体中の異物検査に最適。
    ・ワーク表面の柄を消して外観検査、文字認識などに便利。
    ・非接触分光分析／糖分濃度値計測などに最適。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    赤外照明 Infraredシリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q赤外照明のメリットを教えてください。
    A
    赤外光は可視光よりも波長が長く散乱率が低いため、液体の透過検査や、印刷柄を消して検査を行いたい場合等に最適です。
    Q照明が点灯しているかわかりません。確認する方法はありますか？
    A
    赤外線は人の目では見えませんので、必ずカメラを通して確認をお願いします。カメラによっては、IRカットフィルターが入っているものがあり、フィルターがあるものは映りませんので、ご注意ください。
