レイマック（旧：イマック）

紫外照明 UV-CANシリーズ

紫外照明 UV-CANシリーズ
  • 一部SALE 2026/01/31まで
  • 数量スライド割引
この商品のFAQをみる（1件）
通常単価(税別)
75,122円～179,268円特別価格
税込単価
82,634円～197,195円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

バー照明（直射光・拡散光） IDBAシリーズ

レイマック（旧：イマック）

バー照明（直射光・拡散光） IDBAシリーズ
0
通常価格(税別)： 12,805円 (税込価格：14,086円)

通常出荷日：10 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

赤外照明 Infraredシリーズ

レイマック（旧：イマック）

赤外照明 Infraredシリーズ
0
通常価格(税別)： 32,439円 (税込価格：35,683円)

通常出荷日：15 日目 ～

紫外線により可視光より鮮明な検査を実現した紫外照明。【特長】・波長は365、3...

詳細情報を確認する

ご注意

  • 【販売終了情報】
    対象型番：IDR-50/28AUV-365、IDR-50/28AUV-375、IDBA-C50/50AUV-365、IDBA-C50/15AUV-375
    2024年2月29日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。
未確定：候補が4型番あります。
数量：

商品情報

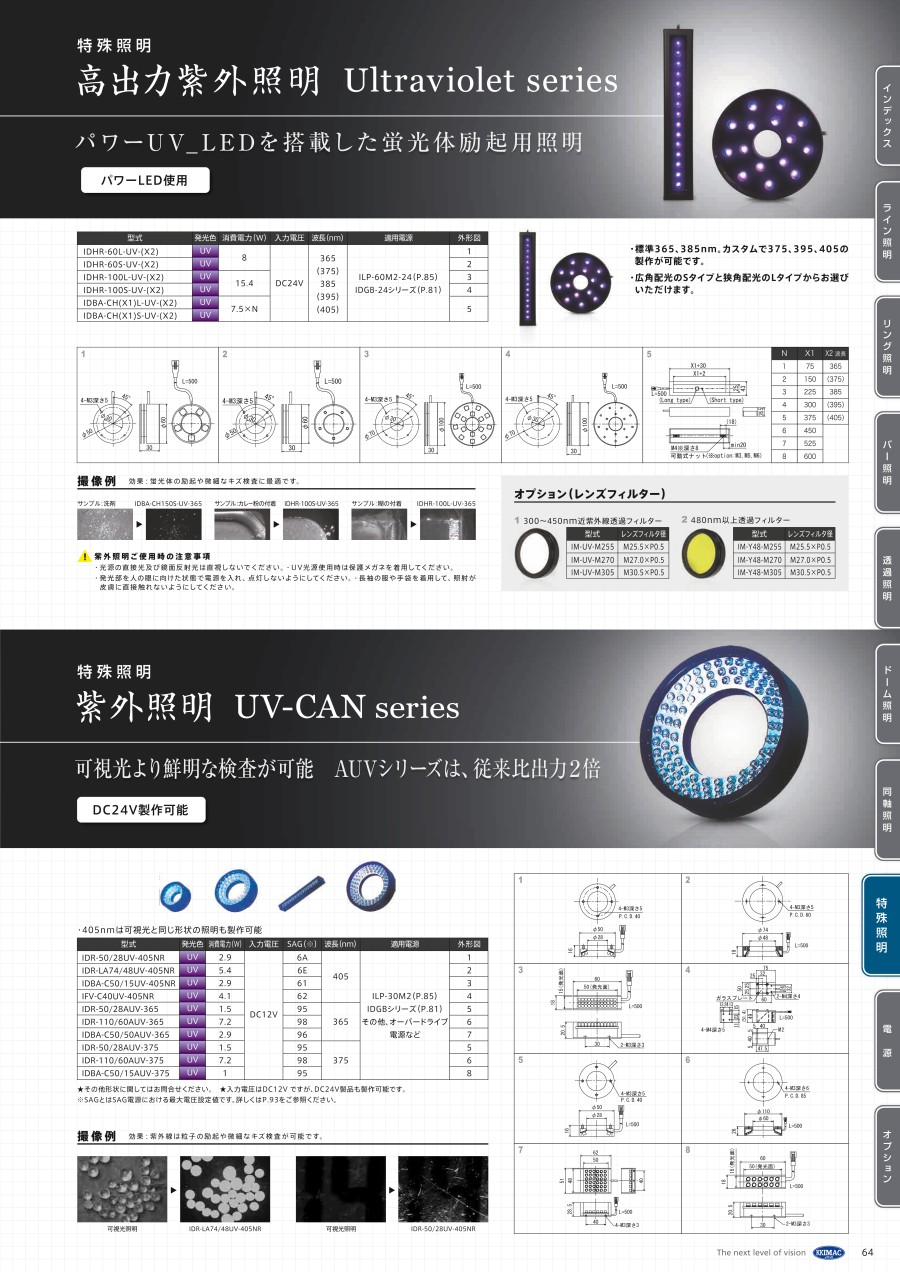

外形図

外形図1、2
外形図3、4
外形図5、6
外形図7、8

製品仕様

製品の画像
紫外照明の使用イメージ

使用イメージ

製品仕様

型番発光色消費電力（W）入力電圧SAG（※）波長（nm）適用電源外形図
IDR-50／28UV-405NRUV2.9DC12V6A405ILP-30M2
IDGBシリーズ
その他、オーバードライブ電源など		1
IDR-LA74／48UV-405NRUV5.46E2
IDBA-C50／15UV-405NRUV2.9613
IFV-C40UV-405NRUV4.1624
IDR-50／28AUV-365UV1.5953655
IDR-110／60AUV-365UV7.2986
IDBA-C50／50AUV-365UV2.9967
IDR-50／28AUV-375UV1.5953755
IDR-110／60AUV-375UV7.2986
IDBA-C50／15AUV-375UV1958

※SAGとはSAG電源における最大電圧設定値

使用例

撮像例（効果：紫外線は粒子の励起や微細なキズ検査が可能）

IDR-LA74／48UV-405NRの撮像例
IDR-50／28UV-405NRの撮像例

開発秘話



画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。

型番リスト

表示件数
  • 1
    • 型番
    IDBA-C50/15UV-405NR
    IDR-50/28UV-405NR
    IDR-LA74/48UV-405NR
    IFV-C40UV-405NR

    本体種類

    照射方向

    照射光種類

    外形寸法 D（範囲）

    (mm)

    外形寸法 D

    (mm)

    幅 W（範囲）

    (mm)

    幅 W

    (mm)

    長さ L（範囲）

    (mm)

    長さ L

    (mm)

    消費電力（範囲）

    (W)

    消費電力

    (W)

    センター穴寸法 d（範囲）

    (mm)

    センター穴寸法 d

    (mm)

    高さ H（範囲）

    (mm)

    高さ H（伸縮タイプはMAX値）

    (mm)

    セット内容

    波長

    (nm)

    		最小発注数量
    ライン形
    垂直投光
    直射光
    -
    -
    40.1～60
    60
    10～30
    18
    2.1～3
    2.9
    -
    -
    20.1～30
    20.5
    本体のみ
    405
    1個
    [リング形] リング形
    斜光
    直射光
    30.1～50
    50
    -
    -
    -
    -
    2.1～3
    2.9
    20.1～30
    28
    15.1～20
    16
    本体のみ
    405
    1個
    [リング形] リング形
    斜光
    直射光
    50.1～80
    74
    -
    -
    -
    -
    5.1～6
    5.4
    40.1～50
    48
    15.1～20
    19
    本体のみ
    405
    1個
    バックライト形
    同軸落射
    面発光
    -
    -
    60.1～80
    75
    30.1～50
    50
    4.1～5
    4.1
    -
    -
    40.1～70
    51.4
    本体のみ
    405
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    75,122円69,112円
    ( 76,023円 )
    15日目
    109,268円
    ( 120,195円 )
    15日目
    179,268円
    ( 197,195円 )
    15日目
    156,220円140,598円
    ( 154,658円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    紫外線により可視光より鮮明な検査を実現した紫外照明。
    【特長】
    ・波長は365、375、405をラインナップ。
    ・ピーク波長が405nmのUV-405NRは可視光カメラでも感度があり高価な紫外用のカメラ、レンズは不要。
    ・可視光では難しい微細な傷検査や傾向隊の励起を利用した接着剤の塗布状態の確認に最適。
    【用途】
    ・可視光では難しい微細な傷検査。
    ・蛍光体の励起を利用した接着剤の塗布状態の確認。
    ・ほこりなどの異物確認に最適。

    ご注意

    • 【販売終了情報】
      対象型番：IDR-50/28AUV-365、IDR-50/28AUV-375、IDBA-C50/50AUV-365、IDBA-C50/15AUV-375
      2024年2月29日に販売終了予定となります。仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    紫外照明 UV-CANシリーズのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q照明が汚れた場合、どうしたら良いですか？
    A
    シンナーやベンジンなどの揮発性のものでは拭かないでください。エアブローまたはメガネ拭き等の柔らかい布をご使用ください。汚れがひどい時は、柔らかい布を薄めた中性洗剤につけてよく絞ってから拭き取り、さらに洗剤成分が残らないようによく絞った水拭き用の柔らかい布で仕上げてください。
