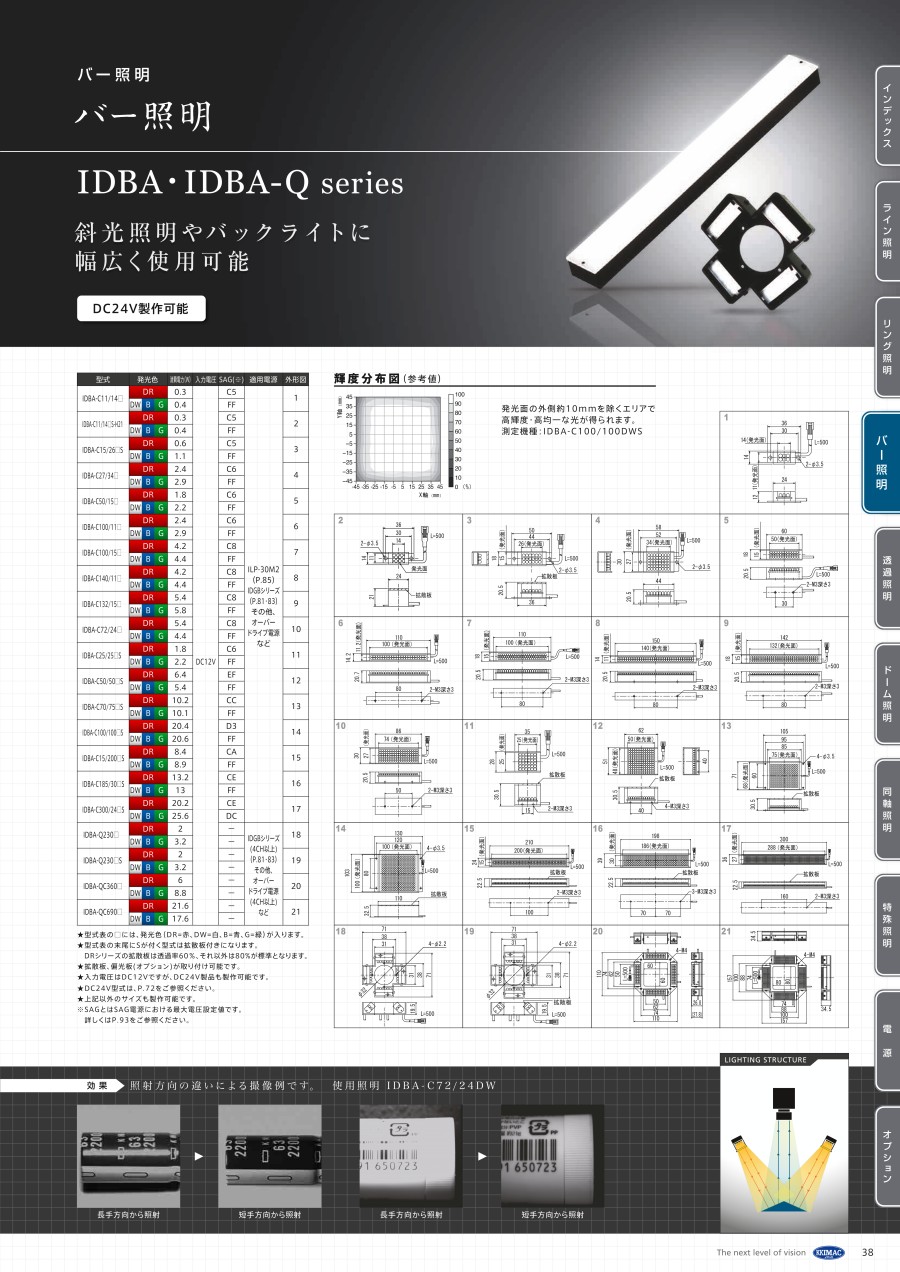

バー照明（直射光・拡散光） IDBAシリーズ
- 通常単価(税別)
- 12,805円～206,585円
- 税込単価
- 14,086円～227,244円
斜光照明やバックライトに幅広く使用可能な照明。【特長】・砲弾型LED素子を平面上に高密度に実装した直射...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型番 | 発光色 | 消費電力（W） | 入力電圧 | SAG（※） | 適用電源 | 外形図 | ||
|---|---|---|---|---|---|---|---|---|
| IDBA-C11/14□ | DR | 0.3 | DC12V | C5 | ILP-30M2 IDGBシリーズ その他、オーバードライブ電源など | 1 | ||
| DW | B | G | 0.4 | FF | ||||
| IDBA-C11/14□S-H21 | DR | 0.3 | C5 | 2 | ||||
| DW | B | G | 0.4 | FF | ||||
| IDBA-C15/26□S | DR | 0.6 | C5 | 3 | ||||
| DW | B | G | 1.1 | FF | ||||
| IDBA-C27/34□ | DR | 2.4 | C6 | 4 | ||||
| DW | B | G | 2.9 | FF | ||||
| IDBA-C50/15□ | DR | 1.8 | C6 | 5 | ||||
| DW | B | G | 2.2 | FF | ||||
| IDBA-C100/11□ | DR | 2.4 | C6 | 6 | ||||
| DW | B | G | 2.9 | FF | ||||
| IDBA-C100/15□ | DR | 4.2 | C8 | 7 | ||||
| DW | B | G | 4.4 | FF | ||||
| IDBA-C140/11□ | DR | 4.2 | C8 | 8 | ||||
| DW | B | G | 4.4 | FF | ||||
| IDBA-C132/15□ | DR | 5.4 | C8 | 9 | ||||
| DW | B | G | 5.8 | FF | ||||
| IDBA-C72/24□ | DR | 5.4 | C8 | 10 | ||||
| DW | B | G | 4.4 | FF | ||||
| IDBA-C25/25□S | DR | 1.8 | C6 | 11 | ||||
| DW | B | G | 2.2 | FF | ||||
| IDBA-C50/50□S | DR | 6.4 | EF | 12 | ||||
| DW | B | G | 5.4 | FF | ||||
| IDBA-C70/75□S | DR | 10.2 | CC | 13 | ||||
| DW | B | G | 10.1 | FF | ||||
| IDBA-C100/100□S | DR | 20.4 | D3 | 14 | ||||
| DW | B | G | 20.6 | FF | ||||
| IDBA-C15/200□S | DR | 8.4 | CA | 15 | ||||
| DW | B | G | 8.9 | FF | ||||
| IDBA-C185/30□S | DR | 13.2 | CE | 16 | ||||
| DW | B | G | 13 | FF | ||||
| IDBA-C300/24□S | DR | 20.2 | CE | 17 | ||||
| DW | B | G | 25.6 | DC | ||||
| IDBA-Q230□ | DR | 2 | - | IDGBシリーズ（4CH以上） その他、オーバードライブ電源（4CH以上）など | 18 | |||
| DW | B | G | 3.2 | - | ||||
| IDBA-QC360□ | DR | 6 | - | 20 | ||||
| DW | B | G | 8.8 | - | ||||
| IDBA-QC690□ | DR | 21.6 | - | 21 | ||||
| DW | B | G | 17.6 | - | ||||
- 型番表の□には、発光色（DR=赤、DW=白、B=青、G=緑）が入る。
- 型番表の末尾にSが付く型番は拡散板付きになる。（DRシリーズの拡散板は透過率60%、それ以外は80%が標準。）
- 拡散板、偏光板が取り付け可能。
- 入力電圧はDC12V。
- SAGとはSAG電源における最大電圧設定値。
LIGHTING STRUCTURE
商品特長詳細
輝度分布図（Y軸×X軸）
発光面の外側約10mmを除くエリアで高輝度・高均一な光が得られる。（測定機種：IDBA-C100/100WS）
照射方向の違いによる映像例（使用照明：IDBA-C72/24DW）
長手方向から照射／短手方法から照射
長手方向から照射／短手方向から照射
開発秘話
画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,073円 ( 18,780円 ) | 10日目 |
17,585円 ( 19,344円 ) | 15日目 |
12,805円 ( 14,086円 ) | 10日目 |
13,317円 ( 14,649円 ) | 15日目 |
17,073円 ( 18,780円 ) | 10日目 |
17,585円 ( 19,344円 ) | 10日目 |
17,073円 ( 18,780円 ) | 15日目 |
17,585円 ( 19,344円 ) | 15日目 |
23,049円 ( 25,354円 ) | 15日目 |
17,073円 ( 18,780円 ) | 15日目 |
23,049円 ( 25,354円 ) | 10日目 |
23,049円 ( 25,354円 ) | 15日目 |
99,878円 ( 109,866円 ) | 15日目 |
45,244円 ( 49,768円 ) | 15日目 |
99,878円 ( 109,866円 ) | 15日目 |
99,878円 ( 109,866円 ) | 15日目 |
33,293円 ( 36,622円 ) | 10日目 |
20,488円 ( 22,537円 ) | 15日目 |
33,293円 ( 36,622円 ) | 10日目 |
33,293円 ( 36,622円 ) | 15日目 |
37,561円 ( 41,317円 ) | 15日目 |
22,195円 ( 24,415円 ) | 15日目 |
37,561円 ( 41,317円 ) | 15日目 |
39,208円 ( 43,129円 ) | 15日目 |
37,561円 ( 41,317円 ) | 15日目 |
32,439円 ( 35,683円 ) | 10日目 |
19,634円 ( 21,597円 ) | 10日目 |
29,195円 ( 32,115円 ) | 10日目 |
34,086円 ( 37,495円 ) | 10日目 |
32,439円 ( 35,683円 ) | 15日目 |
65,732円 ( 72,305円 ) | 15日目 |
42,683円 ( 46,951円 ) | 15日目 |
65,732円 ( 72,305円 ) | 15日目 |
65,732円 ( 72,305円 ) | 15日目 |
47,805円 ( 52,586円 ) | 15日目 |
103,293円 ( 113,622円 ) | 15日目 |
53,780円 ( 59,158円 ) | 15日目 |
35,000円 ( 38,500円 ) | 15日目 |
53,780円 ( 59,158円 ) | 10日目 |
55,427円 ( 60,970円 ) | 10日目 |
53,780円 ( 59,158円 ) | 15日目 |
40,122円 ( 44,134円 ) | 15日目 |
22,195円 ( 24,415円 ) | 10日目 |
40,122円 ( 44,134円 ) | 10日目 |
42,099円 ( 46,309円 ) | 10日目 |
40,122円 ( 44,134円 ) | 15日目 |
57,195円 ( 62,915円 ) | 15日目 |
29,024円 ( 31,926円 ) | 10日目 |
57,195円 ( 62,915円 ) | 10日目 |
59,169円 ( 65,086円 ) | 10日目 |
57,195円 ( 62,915円 ) | 15日目 |
165,610円 ( 182,171円 ) | 15日目 |
84,512円 ( 92,963円 ) | 15日目 |
165,610円 ( 182,171円 ) | 15日目 |
165,610円 ( 182,171円 ) | 15日目 |
64,878円 ( 71,366円 ) | 15日目 |
30,732円 ( 33,805円 ) | 15日目 |
64,878円 ( 71,366円 ) | 10日目 |
66,856円 ( 73,542円 ) | 10日目 |
64,878円 ( 71,366円 ) | 15日目 |
詳細情報
基本情報
斜光照明やバックライトに幅広く使用可能な照明。
【特長】
・砲弾型LED素子を平面上に高密度に実装した直射型面発光照明。
・発光面は正方形、長方形など各種サイズバリエーション。
・発光面の均一性がいる場合や光沢があるワーク等にLED素子の映り込みを和らげる拡散版・偏光板を使用。
・発光色：白、赤、青、緑から選択できる。
【用途】
・バーコード、文字、印刷検査。
・コネクタピン形状検査、光沢部品上の文字検査。
・エンボステープ内の部品文字検査。
