レイマック（旧：イマック）

ローアングルリング照明 IDR-LAシリーズ

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 18,780円～198,049円特別価格

税込単価: 20,658円～217,854円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

レイマック（旧：イマック）

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

レイマック（旧：イマック）

通常出荷日：5 日目～

傷検査・エッジ検出に最適。【特長】・ダイレクトリング照明より角度を付けて実装。...

光種類
可視光
本体種類
リング形
照射方向
斜光
光源
自光式
照射光種類
直射光
入力電圧 (V)
DC12V

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番	入力電圧	外形寸法（幅／奥行／高さ）
IDR-LA40/15*-2	DC12V	40mm／15mm／17mm
IDR-LA50/24*-2-C01	DC12V	50mm／24mm／18mm
IDR-LA74/48*	DC12V	74mm／48mm／19mm
IDR-LA100/68*-3	DC12V	100mm／68mm／22mm
IDR-LA120/70*-3	DC12V	120mm／70mm／21mm
IDR-LA140/108*-3	DC12V	140mm／108mm／24mm
IDR-LA200/170*-3	DC12V	200mm／170mm／22mm

商品特長詳細

LEDが写り込むことなく刻印文字や表面の傷を検出。ワーク面に対して至近距離からでも均一照射が可能。

照度分布図

開発秘話

画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

セット内容

最小発注数量

ブルー	30.1～50	40	2.1～3	2.2	5～20	15	15.1～20	17	本体のみ	1個
レッド	30.1～50	40	2.1～3	2.1	5～20	15	15.1～20	17	本体のみ	1個
ホワイト	30.1～50	40	2.1～3	2.2	5～20	15	15.1～20	17	本体のみ	1個
グリーン	30.1～50	40	2.1～3	2.2	5～20	15	15.1～20	17	本体のみ	1個
ブルー	30.1～50	50	2.1～3	2.9	20.1～30	24	15.1～20	18	本体のみ	1個
レッド	30.1～50	50	2.1～3	2.7	20.1～30	24	15.1～20	18	本体のみ	1個
ホワイト	30.1～50	50	2.1～3	2.9	20.1～30	24	15.1～20	18	本体のみ	1個
グリーン	30.1～50	50	2.1～3	2.9	20.1～30	24	15.1～20	18	本体のみ	1個
ブルー	50.1～80	74	5.1～6	5.4	40.1～50	48	15.1～20	19	本体のみ	1個
レッド	50.1～80	74	5.1～6	5.4	40.1～50	48	15.1～20	19	本体のみ	1個
ホワイト	50.1～80	74	5.1～6	5.4	40.1～50	48	15.1～20	19	本体のみ	1個
グリーン	50.1～80	74	5.1～6	5.4	40.1～50	48	15.1～20	19	本体のみ	1個
ブルー	80.1～100	100	5.1～6	5.4	50.1～70	68	20.1～30	22	本体のみ	1個
レッド	80.1～100	100	6.1～8	7	50.1～70	68	20.1～30	22	本体のみ	1個
ホワイト	80.1～100	100	5.1～6	5.4	50.1～70	68	20.1～30	22	本体のみ	1個
グリーン	80.1～100	100	5.1～6	5.4	50.1～70	68	20.1～30	22	本体のみ	1個
ブルー	100.1～130	120	6.1～8	6.9	50.1～70	70	20.1～30	21	本体のみ	1個
レッド	100.1～130	120	10.1～20	10.5	50.1～70	70	20.1～30	21	本体のみ	1個
ホワイト	100.1～130	120	6.1～8	6.9	50.1～70	70	20.1～30	21	本体のみ	1個
グリーン	100.1～130	120	6.1～8	6.9	50.1～70	70	20.1～30	21	本体のみ	1個
ブルー	130.1～150	140	6.1～8	8	101～130	108	20.1～30	24	本体のみ	1個
レッド	130.1～150	140	10.1～20	11.9	101～130	108	20.1～30	24	本体のみ	1個
ホワイト	130.1～150	140	6.1～8	8	101～130	108	20.1～30	24	本体のみ	1個
グリーン	130.1～150	140	6.1～8	8	101～130	108	20.1～30	24	本体のみ	1個
ブルー	150.1～200	200	10.1～20	18.9	131～200	170	20.1～30	22	本体のみ	1個
ホワイト	150.1～200	200	10.1～20	18.9	131～200	170	20.1～30	22	本体のみ	1個

通常単価(税別) (税込単価)	通常出荷日

30,732円 ( 33,805円 )	16日目
18,780円 ( 20,658円 )	15日目
30,732円 ( 33,805円 )	16日目
30,732円 ( 33,805円 )	15日目
47,805円43,980円 ( 48,378円 )	5日目
33,293円 ( 36,622円 )	15日目
47,805円 ( 52,586円 )	5日目
47,805円43,980円 ( 48,378円 )	15日目
73,415円67,541円 ( 74,295円 )	5日目
50,366円46,336円 ( 50,970円 )	5日目
73,415円 ( 80,757円 )	7日目
73,415円 ( 80,757円 )	15日目
75,976円69,897円 ( 76,887円 )	15日目
53,780円 ( 59,158円 )	15日目
75,976円 ( 83,574円 )	10日目
75,976円69,897円 ( 76,887円 )	15日目
93,049円85,605円 ( 94,166円 )	15日目
71,707円65,970円 ( 72,567円 )	15日目
93,049円85,605円 ( 94,166円 )	15日目
93,049円85,605円 ( 94,166円 )	15日目
97,317円89,531円 ( 98,484円 )	15日目
86,220円 ( 94,842円 )	15日目
97,317円 ( 107,049円 )	10日目
97,317円89,531円 ( 98,484円 )	15日目
198,049円178,244円 ( 196,068円 )	15日目
198,049円 ( 217,854円 )	10日目

詳細情報

基本情報

基本情報

傷検査・エッジ検出に最適。
【特長】
・ダイレクトリング照明より角度を付けて実装。
・斜めからの照射により、エッジ検出やキズ検査に最適。
・標準で外径40mm／内径15mm～外径200mm／内径170mmまで様々なサイズをラインナップ。
・発光色：白／赤／青／緑から選択可能。
【用途】
・錠剤、粉末内の異物検査・傷、汚れ検査に最適。
・金属表面の刻印読み取り・基板、シートのエッジ抽出に便利。

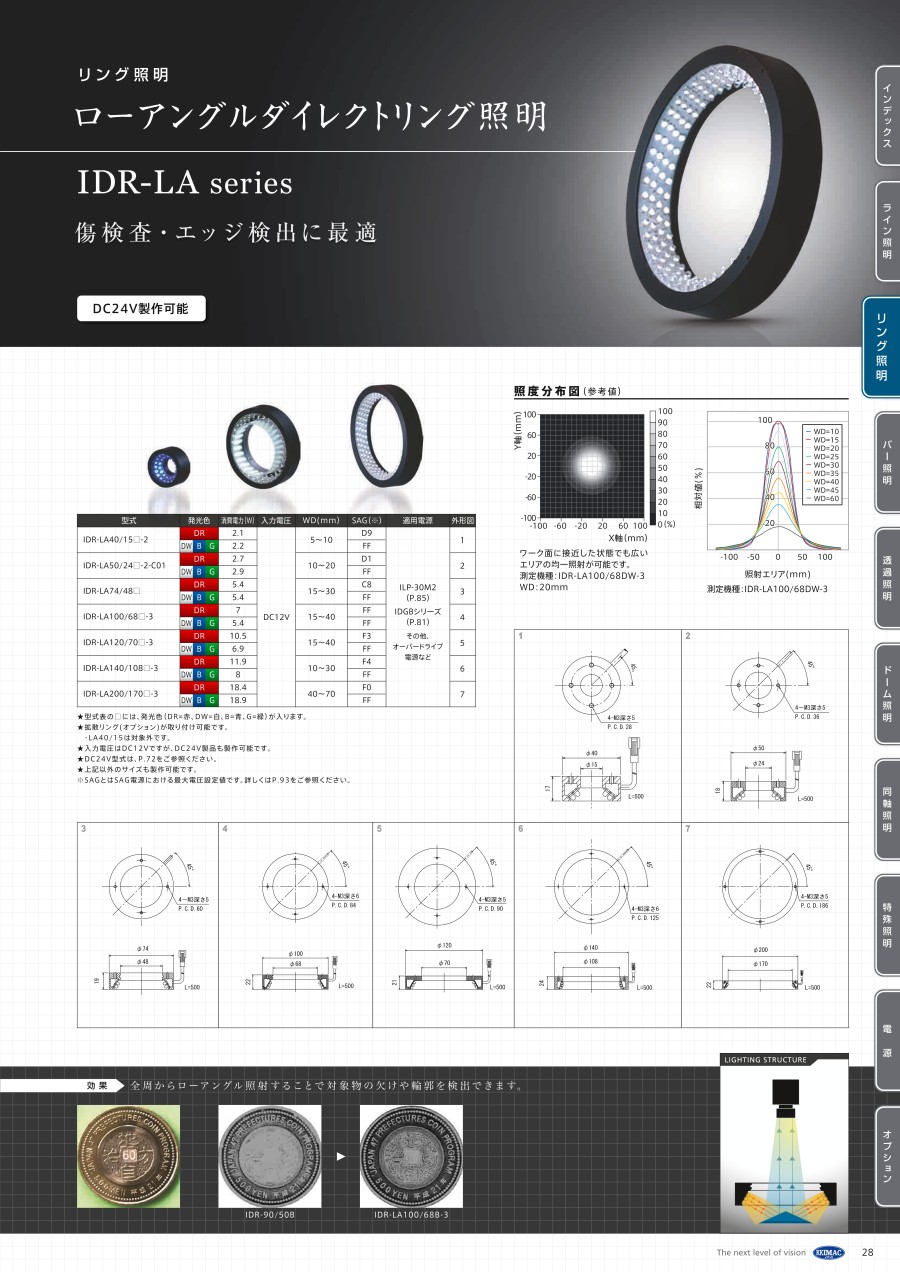

カタログ

カタログ (見開き版)

商品担当おすすめ

レイマック（旧：イマック）
1000階調デジタルコントローラー ILPシリーズ
照明の明るさを制御するために欠かせない照明コントローラーです。設置場所に困らない小型・軽量設計です。
レイマック（旧：イマック）
DC12V用照明延長ケーブル（シングル） I-CB-Sシリーズ
照明(12V仕様)-電源間を延長するための延長ケーブルです。離れた場所の照明も手元で制御できるようになります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ローアングルリング照明 IDR-LAシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q可動部で使用しても大丈夫ですか？

標準で付属しているケーブルはロボットケーブルではありませんので可動部ではご使用いただけません。可動部でご使用になる場合は、オプションの延長ロボットケーブルをご使用ください。
もしくは、標準付属ケーブルをロボットケーブルに変更するカスタム仕様も承っております。

Q照明設置（照射）距離はどの程度でしょうか？

照明サイズにもよりますが、IDR-LA74/48□の場合、対象物から15～30mm。IDR-LA100/68□の場合、対象物から20～40mmで最適に照射できます。
