レイマック（旧：イマック）

ダイレクトリング照明 IDRシリーズ

Name: ダイレクトリング照明 IDRシリーズ
Brand: レイマック（旧：イマック）
SKU: 221005678214
Rating: 4 (1 reviews)

カタログ |

数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（2件）

通常単価(税別): 17,073円～108,329円

税込単価: 18,780円～119,162円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

レイマック（旧：イマック）

ローアングルリング照明 IDR-LAシリーズ

通常価格(税別)： 18,780円 (税込価格：20,658円)

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

レイマック（旧：イマック）

フラットダイレクトリング照明 IDR-Fシリーズ

通常価格(税別)： 21,341円 (税込価格：23,475円)

通常出荷日：5 日目～

多様な外観検査に対応可能な汎用リングタイプ。【特長】・砲弾型LEDを高密度に実...

詳細情報を確認する

光種類
可視光
本体種類
リング形
照射方向
斜光
光源
自光式
照射光種類
直射光
入力電圧 (V)
DC12V

未確定：候補が40型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

型番	入力電圧	外形寸法（外径／内径／高さ）
IDR-32/10*	DC12V	32mm／10mm／16mm
IDR-38/15*	DC12V	38mm／15mm／16mm
IDR-40/25*	DC12V	40mm／25mm／15mm
IDR-42/18*	DC12V	42mm／18mm／19mm
IDR-50/28*	DC12V	50mm／28mm／16mm
IDR-66/36*	DC12V	66mm／36mm／20mm
IDR-70/39*	DC12V	70mm／39mm／18mm
IDR-90/50*	DC12V	90mm／50mm／20,5mm
IDR-110/60*	DC12V	110mm／60mm／26mm
IDR-140/95*	DC12V	140mm／95mm／28mm

商品特長詳細

上部からのダイレクト照射によるワークのテカリを改善した撮像例。 LEDに傾斜角度をつけることで中心部を明るく照らす。

照度分布図

開発秘話

画像処理は、照明の色・光の当たり方によって全く異なる検査結果になることがあるため、数千機種以上の製品ラインナップでお客様のニーズに応えています。
更に、FA事業で培った設計ノウハウ・加工技術を活用し、新製品開発やカスタム品の設計を日々行っています。

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

センター穴寸法 d（範囲）

(mm)

センター穴寸法 d

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

セット内容

最小発注数量

ブルー	30.1～50	32	1.1～2	1.8	5～20	10	15.1～20	16	本体のみ	1個
レッド	30.1～50	32	1.1～2	1.6	5～20	10	15.1～20	16	本体のみ	1個
ホワイト	30.1～50	32	1.1～2	1.8	5～20	10	15.1～20	16	本体のみ	1個
グリーン	30.1～50	32	1.1～2	1.8	5～20	10	15.1～20	16	本体のみ	1個
ブルー	30.1～50	38	2.1～3	2.2	5～20	15	15.1～20	16	本体のみ	1個
レッド	30.1～50	38	1.1～2	1.8	5～20	15	15.1～20	16	本体のみ	1個
ホワイト	30.1～50	38	2.1～3	2.2	5～20	15	15.1～20	16	本体のみ	1個
グリーン	30.1～50	38	2.1～3	2.2	5～20	15	15.1～20	16	本体のみ	1個
ブルー	30.1～50	40	1.1～2	1.5	20.1～30	25	5～15	15	本体のみ	1個
レッド	30.1～50	40	1.1～2	1.2	20.1～30	25	5～15	15	本体のみ	1個
ホワイト	30.1～50	40	1.1～2	1.5	20.1～30	25	5～15	15	本体のみ	1個
グリーン	30.1～50	40	1.1～2	1.5	20.1～30	25	5～15	15	本体のみ	1個
ブルー	30.1～50	42	2.1～3	2.6	5～20	18	15.1～20	19	本体のみ	1個
レッド	30.1～50	42	2.1～3	2.2	5～20	18	15.1～20	19	本体のみ	1個
ホワイト	30.1～50	42	2.1～3	2.6	5～20	18	15.1～20	19	本体のみ	1個
グリーン	30.1～50	42	2.1～3	2.6	5～20	18	15.1～20	19	本体のみ	1個
ブルー	30.1～50	50	2.1～3	2.7	20.1～30	28	15.1～20	16	本体のみ	1個
レッド	30.1～50	50	2.1～3	3	20.1～30	28	15.1～20	16	本体のみ	1個
ホワイト	30.1～50	50	2.1～3	2.7	20.1～30	28	15.1～20	16	本体のみ	1個
グリーン	30.1～50	50	2.1～3	2.7	20.1～30	28	15.1～20	16	本体のみ	1個
ブルー	50.1～80	66	5.1～6	5.4	30.1～40	36	15.1～20	20	本体のみ	1個
レッド	50.1～80	66	4.1～5	4.3	30.1～40	36	15.1～20	20	本体のみ	1個
ホワイト	50.1～80	66	5.1～6	5.4	30.1～40	36	15.1～20	20	本体のみ	1個
グリーン	50.1～80	66	5.1～6	5.4	30.1～40	36	15.1～20	20	本体のみ	1個
ブルー	50.1～80	70	5.1～6	5.8	30.1～40	39	15.1～20	18	本体のみ	1個
レッド	50.1～80	70	4.1～5	4.7	30.1～40	39	15.1～20	18	本体のみ	1個
ホワイト	50.1～80	70	5.1～6	5.8	30.1～40	39	15.1～20	18	本体のみ	1個
グリーン	50.1～80	70	5.1～6	5.8	30.1～40	39	15.1～20	18	本体のみ	1個
ブルー	80.1～100	90	6.1～8	6.5	50.1～70	50	20.1～30	20.5	本体のみ	1個
レッド	80.1～100	90	6.1～8	7.1	50.1～70	50	20.1～30	20.5	本体のみ	1個
ホワイト	80.1～100	90	6.1～8	6.5	50.1～70	50	20.1～30	20.5	本体のみ	1個
グリーン	80.1～100	90	6.1～8	6.5	50.1～70	50	20.1～30	20.5	本体のみ	1個
ブルー	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	26	本体のみ	1個
レッド	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	26	本体のみ	1個
ホワイト	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	26	本体のみ	1個
グリーン	100.1～130	110	8.1～10	9.6	50.1～70	60	20.1～30	26	本体のみ	1個
ブルー	130.1～150	140	10.1～20	10.8	70.1～100	95	20.1～30	28	本体のみ	1個
レッド	130.1～150	140	10.1～20	13.9	70.1～100	95	20.1～30	28	本体のみ	1個
ホワイト	130.1～150	140	10.1～20	10.8	70.1～100	95	20.1～30	28	本体のみ	1個
グリーン	130.1～150	140	10.1～20	10.8	70.1～100	95	20.1～30	28	本体のみ	1個

通常単価(税別) (税込単価)	通常出荷日

30,732円 ( 33,805円 )	15日目
18,780円 ( 20,658円 )	15日目
30,732円 ( 33,805円 )	5日目
30,732円 ( 33,805円 )	15日目
30,732円 ( 33,805円 )	5日目
18,780円 ( 20,658円 )	5日目
30,732円 ( 33,805円 )	5日目
30,732円 ( 33,805円 )	15日目
24,756円 ( 27,232円 )	15日目
17,073円 ( 18,780円 )	5日目
24,756円 ( 27,232円 )	5日目
24,756円 ( 27,232円 )	15日目
56,085円 ( 61,694円 )	15日目
41,829円 ( 46,012円 )	16日目
56,085円 ( 61,694円 )	16日目
56,085円 ( 61,694円 )	15日目
38,415円 ( 42,257円 )	5日目
28,171円 ( 30,988円 )	5日目
42,683円 ( 46,951円 )	5日目
38,415円 ( 42,257円 )	15日目
68,378円 ( 75,216円 )	15日目
39,268円 ( 43,195円 )	15日目
75,976円 ( 83,574円 )	10日目
68,378円 ( 75,216円 )	15日目
64,536円 ( 70,990円 )	15日目
41,829円 ( 46,012円 )	15日目
71,707円 ( 78,878円 )	5日目
64,536円 ( 70,990円 )	15日目
70,683円 ( 77,751円 )	15日目
50,707円 ( 55,778円 )	5日目
78,537円 ( 86,391円 )	5日目
70,683円 ( 77,751円 )	15日目
93,731円 ( 103,104円 )	15日目
64,536円 ( 70,990円 )	15日目
104,146円 ( 114,561円 )	15日目
93,731円 ( 103,104円 )	15日目
108,329円 ( 119,162円 )	15日目
95,269円 ( 104,796円 )	15日目
108,329円 ( 119,162円 )	15日目
108,329円 ( 119,162円 )	15日目

詳細情報

基本情報

基本情報

多様な外観検査に対応可能な汎用リングタイプ。
【特長】
・砲弾型LEDを高密度に実装し、基板傾斜により中央に光を効率的に集める。
・傾斜が付いているため、傷やエッジ、アライメントマーク検査に最適。
・標準で外径32mm／内径10mm～外径140mm／内径95mmまで様々なサイズをラインナップ。
・発光色：白／赤／青／緑から選択可能。
【用途】
・文字認識・二次元コード読取りに最適。
・実装基板上の部品検査・アライメントマークの読み取りに便利。

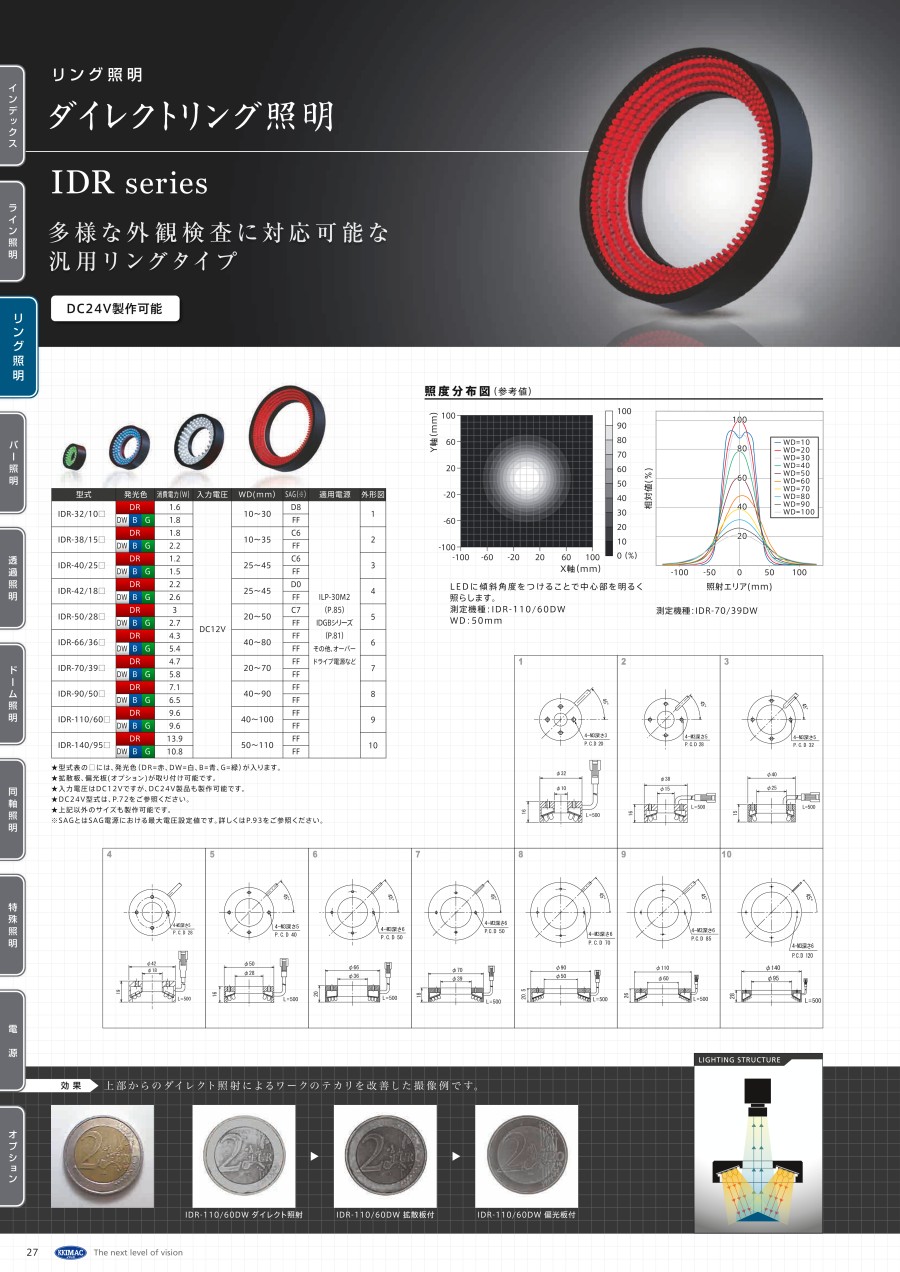

カタログ

カタログ (見開き版)

商品担当おすすめ

レイマック（旧：イマック）
1000階調デジタルコントローラー ILPシリーズ
照明の明るさを制御するために欠かせない照明コントローラーです。設置場所に困らない小型・軽量設計です。
レイマック（旧：イマック）
DC12V用照明延長ケーブル（シングル） I-CB-Sシリーズ
照明(12V仕様)-電源間を延長するための延長ケーブルです。離れた場所の照明も手元で制御できるようになります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ダイレクトリング照明 IDRシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

自社内生産設備に対する付帯部品として使用

満足度：4.02020/12/03

自社内での利用装置、（検査用治工具等々）に付帯の照明器具として使用しています。特長に記載の有る通り（基板傾斜により中央に...もっと読む

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q可動部で使用しても大丈夫ですか？

標準で付属しているケーブルはロボットケーブルではありませんので可動部ではご使用いただけません。可動部でご使用になる場合は、オプションの延長ロボットケーブルをご使用ください。
もしくは、標準付属ケーブルをロボットケーブルに変更するカスタム仕様も承っております。

Q照明設置（照射）距離はどの程度でしょうか？

照明サイズにもよりますが、IDR-38/15□の場合、対象物から20～35mm。IDR-90/50□の場合、対象物から40～90mmで最適に照射できます。
