プラカラー 蝶ボルト 2種

製品仕様

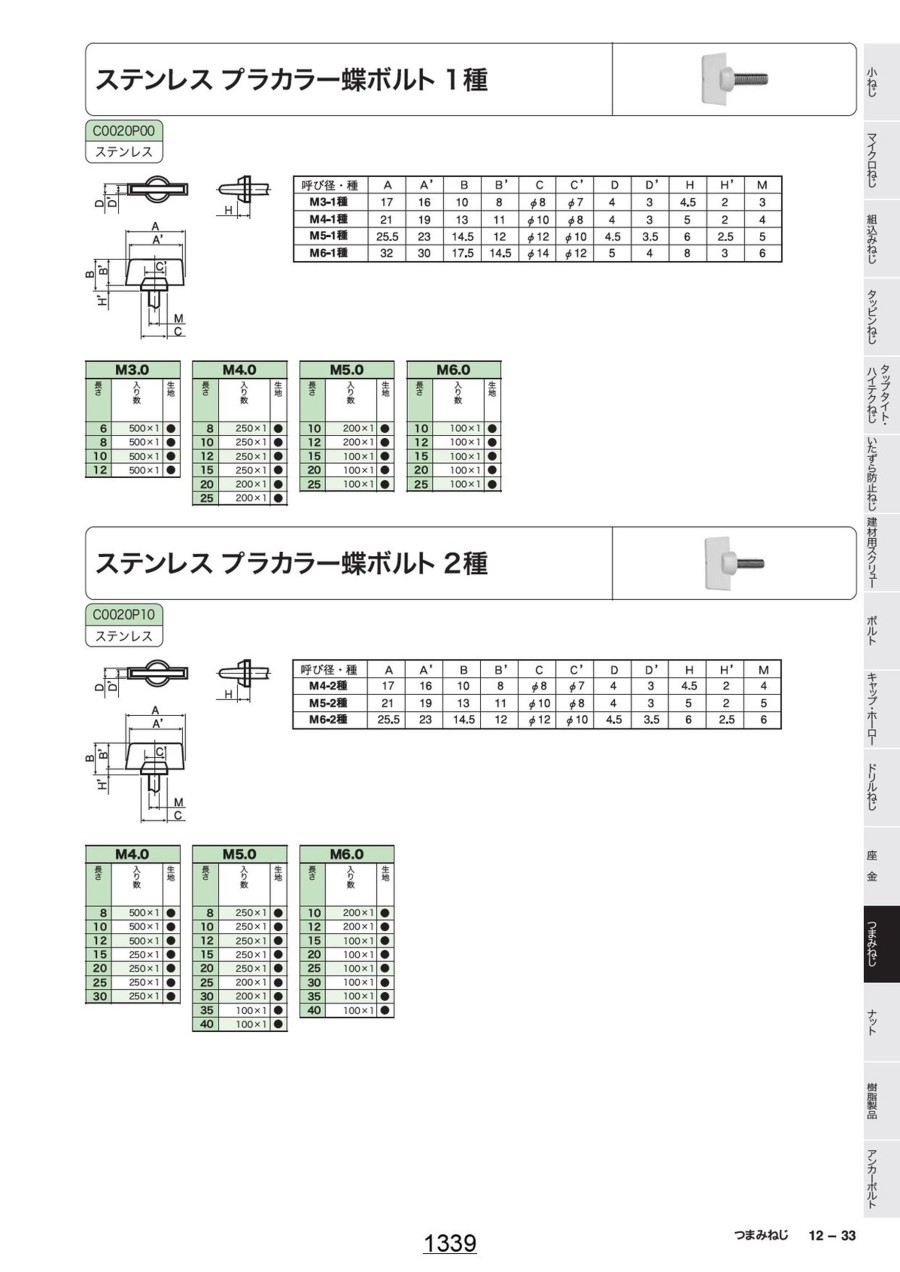

プラカラー蝶ボルトの外観

頭部ウィングの寸法図

仕様

• 頭部ウイングの材質は、ガラス繊維で強化した特殊ポリアミド（特殊ナイロン）
• ねじ部の材質は、耐食性に優れたステンレス（SUS XM7）が標準

頭部ウィングの強度

全羽根試験
M5-2種

• トルク N・m（kgf-cm）：7.35（75）
• 樹脂頭部ウイング破壊

M6-2種

• トルク N・m（kgf-cm）：9.32（95）
• 樹脂頭部ウイング破壊

半羽根試験
M5-2種

• トルク N・m（kgf-cm）：3.92（40）
• 樹脂頭部ウイング破壊

M6-2種

• トルク N・m（kgf-cm）：6.37（65）
• 樹脂頭部ウイング破壊

使用上の注意

• 締め付けは必ず手で締めて下さい。
• ベンチやモンキーレンチで羽根をつかんで締め付けないで下さい。またハンマー等で羽根をたたいて締め付けないで下さい。
• 樹脂頭部は多くの薬品・溶剤・油に耐久性がありますが、これらの影響を受ける使用環境では種類だけでなく、温度・濃度にも注意して下さい。
• 樹脂頭部の強度は温度の影響を受けます。特に50℃を超える使用環境温度には注意して下さい。
