プレス 蝶ボルト オーピージ製【120個入り】

ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番:

HANWG-STT3SC-M8-20
解除
数量:
パック (120個入り)

HANWG-STT3SC-M8-20の仕様・寸法情報

ねじの呼び(M)
8
長さL(mm)
20
ねじ山種類
メートル並目
ピッチ(mm)
1.25
詳細形状
[蝶] 蝶
取付穴形状
[なし] なし
基本形状
手締めボルト
材質
[スチール] スチール
表面処理
[ステンコート] 三価ステンコート
先端形状
[平先] 平先
販売単位
箱・パック
呼び寸法
8.0
ねじ種類
全ねじ
ねじM径
M8
サイズ(X表記)
M8X20
サイズ(-表記)
M8-20
RoHS?
10
-
-

型番リスト

表示件数
型番
HANWG-STT3SC-M8-20
RoHS?最小発注数量
10
1パック

120個入り

通常単価(税別) (税込単価)
通常出荷日
6,216
( 6,838 )
1日目

詳細情報

基本情報

蝶ボルトは、手を利用して簡単に締めることのできる一般的なつまみねじ。
【特長】
・圧造蝶ボルトのセッティング技術を生かし、省力化及び軽量化そしてコスト低減を実現。
・蝶部はプレス製蝶ナットの技術を生かしている。
・形状を変える事により水受けのしないスマートなデザイン。
・材質:スチール。
・表面処理:三価ステンコート。
【用途】
・農業機械・工作機械・その他に最適。

ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

製品仕様

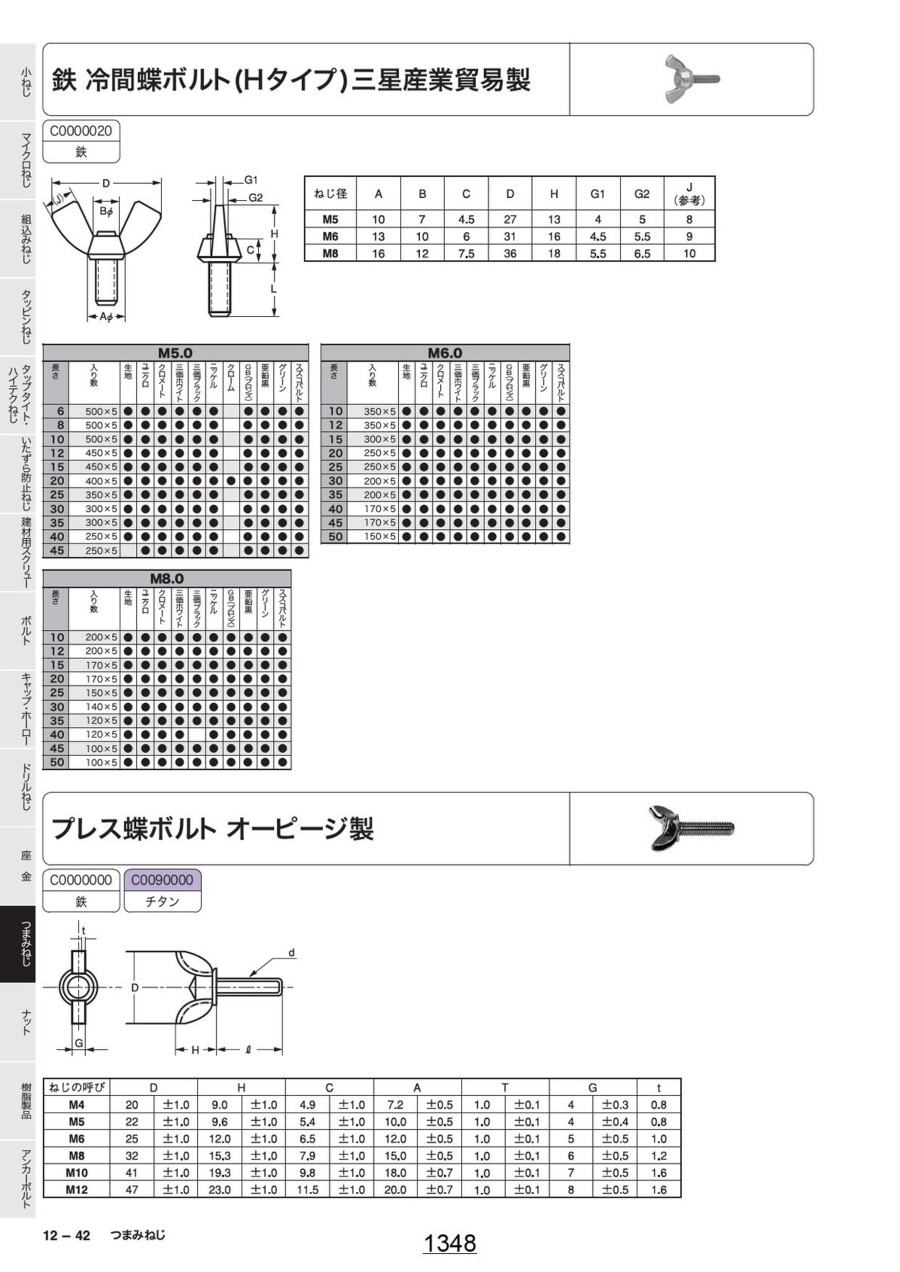

プレス 蝶ボルト オーピージ製:関連画像

外形図



(単位:mm)



ねじ呼び D H C A T G t
M8 32 ±1.0 15.3 ±1.0 7.9 ±1.0 15.0 ±0.5 1.0 ±1.0 6 ±0.5 1.2

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

プレス 蝶ボルト オーピージ製の型番HANWG-STT3SC-M8-20のページです。 型番HANWG-STT3SC-M8-20に関する仕様情報を記載しております。
プレス 蝶ボルト オーピージ製のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q材質は何ですか?
A
SWCH10R相当。
