鉄 端子ねじ プラスマイナス ナベK形 正方形角座 対角線押さえ組込【3000個入り】
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 11,508円10,357円
- 税込単価
- 12,659円11,393円
鉄製の端子ねじ。【特長】・相手ブロックに合った種類の角座を選定することで結線す...
詳細情報を確認する
CSBPNHNDB-STN-M3-6の仕様・寸法情報
ねじの呼び(M)
3
長さL(mm)
6
取付穴形状
プラスマイナス
詳細形状
なべ
基本形状
標準（丸）
材質
[スチール] SWCH相当
表面処理
[ニッケルメッキ] ニッケルメッキ
ねじ山種類
メートル並目
ピッチ(mm)
0.5
先端形状
平先
販売単位
箱・パック
サイズ
6.4×1.0
ねじM径
M3
サイズ（X表記）(mm)
M3X6
サイズ（-表記）(mm)
M3-6
標準名称（材質）
スチール
詳細情報
基本情報
鉄製の端子ねじ。
【特長】
・相手ブロックに合った種類の角座を選定することで結線するときに電線がずれない。
・スパック座金は、波形状になっているため、一般バネ座金に比べて弾性が強い。
・緩み止め効果も大で、またばね座金よりガタつきが小さい。
・組み込みねじに使用した場合、首下のねじ部が安定し、繰返し使用しても、座面を傷めない。
・材質：SWCH相当。
・表面処理：クロメートメッキ・ニッケルメッキ。
【用途】
・電線等を止めるのに最適。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
鉄 端子ねじ プラス マイナス ナベK形（正方形角座 対角線押さえ組込）の仕様
外形図
| ねじの呼び M | 十字穴の番号 | dk | K | m | n （割幅） | t1 | D | t | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | 参考 | 基準寸法 | 許容差 | |||||
| M3 | 2 | 5.5 | 0 -0.5 | 2.0 | ±0.15 | 3.6 | 0.80 | 1.10 | 6.4 | 0-0.2 | 1.0 |
| M4 | 7 | 2.6 | 4.2 | 1.00 | 1.40 | 8.0 | 1.2 | ||||

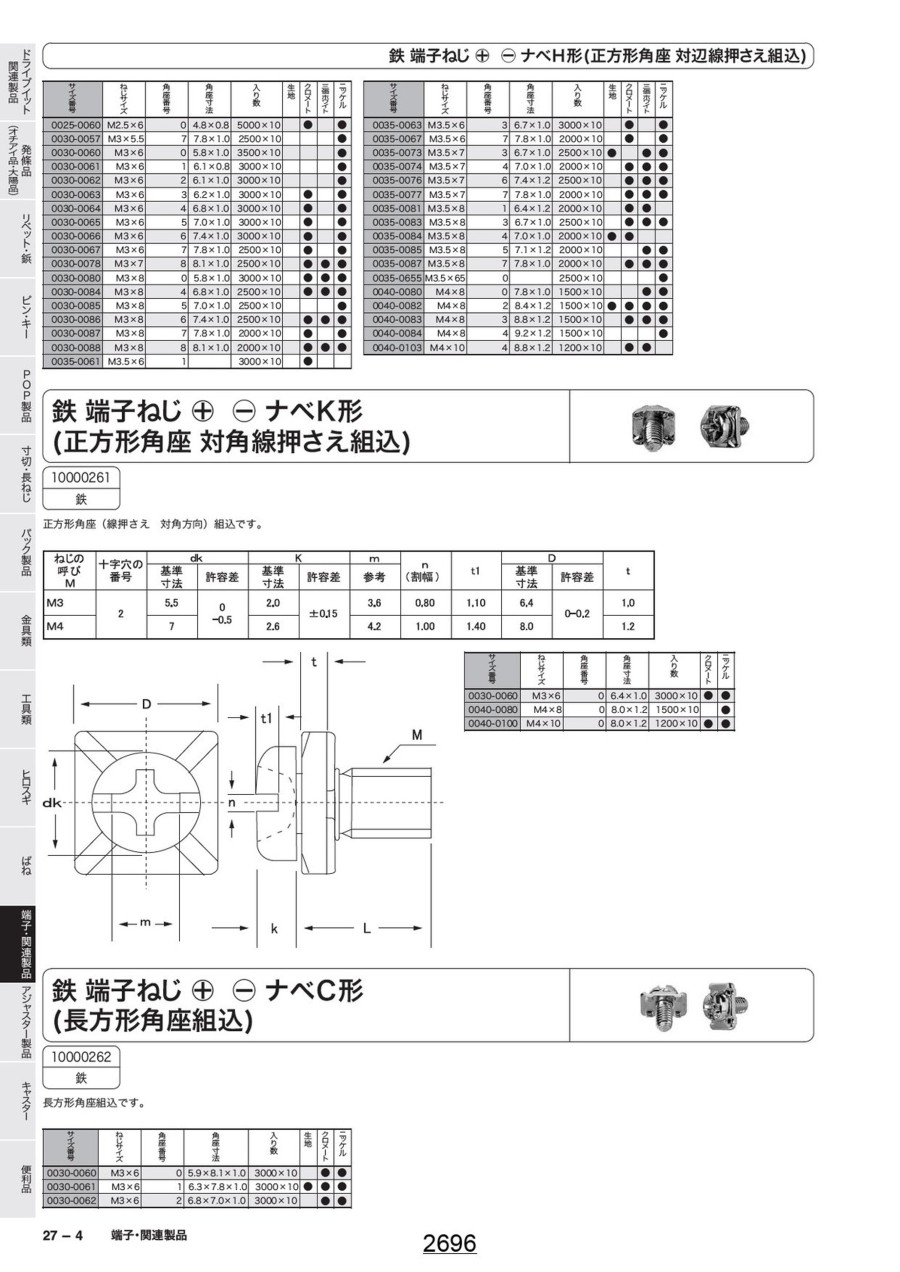

カタログ
類似品類似品をすべて見る
商品担当おすすめ
鉄 端子ねじ プラスマイナス ナベK形 正方形角座 対角線押さえ組込の型番CSBPNHNDB-STN-M3-6のページです。
型番CSBPNHNDB-STN-M3-6に関する仕様情報を記載しております。
鉄 端子ねじ プラスマイナス ナベK形 正方形角座 対角線押さえ組込のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q材質は何でしょうか？
A
SWCH10Rです。
