六角穴付 止めねじ くぼみ先
未確定：候補が6型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
349円 ( 384円 ) | 3日目 |
311円 ( 342円 ) | 3日目 |
311円 ( 342円 ) | 3日目 |
342円 ( 376円 ) | 3日目 |
313円 ( 344円 ) | 3日目 |
313円 ( 344円 ) | 3日目 |
詳細情報
基本情報
頭部に六角形の穴の付いたねじ。
【特長】
・くぼみ先。
・ねじ頭部がねじ部と同じ大きさ。
・六角穴付ボルトは省スペース化による装置の小型化や高い締め付け力などのメリットがある。
【用途】
・機械や電気部品の内側だけでなく外側にも多く使用される。
・幅広く使用されている。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
製品仕様
六角穴付き止めねじ（ホーローセット）（くぼみ先）の外観

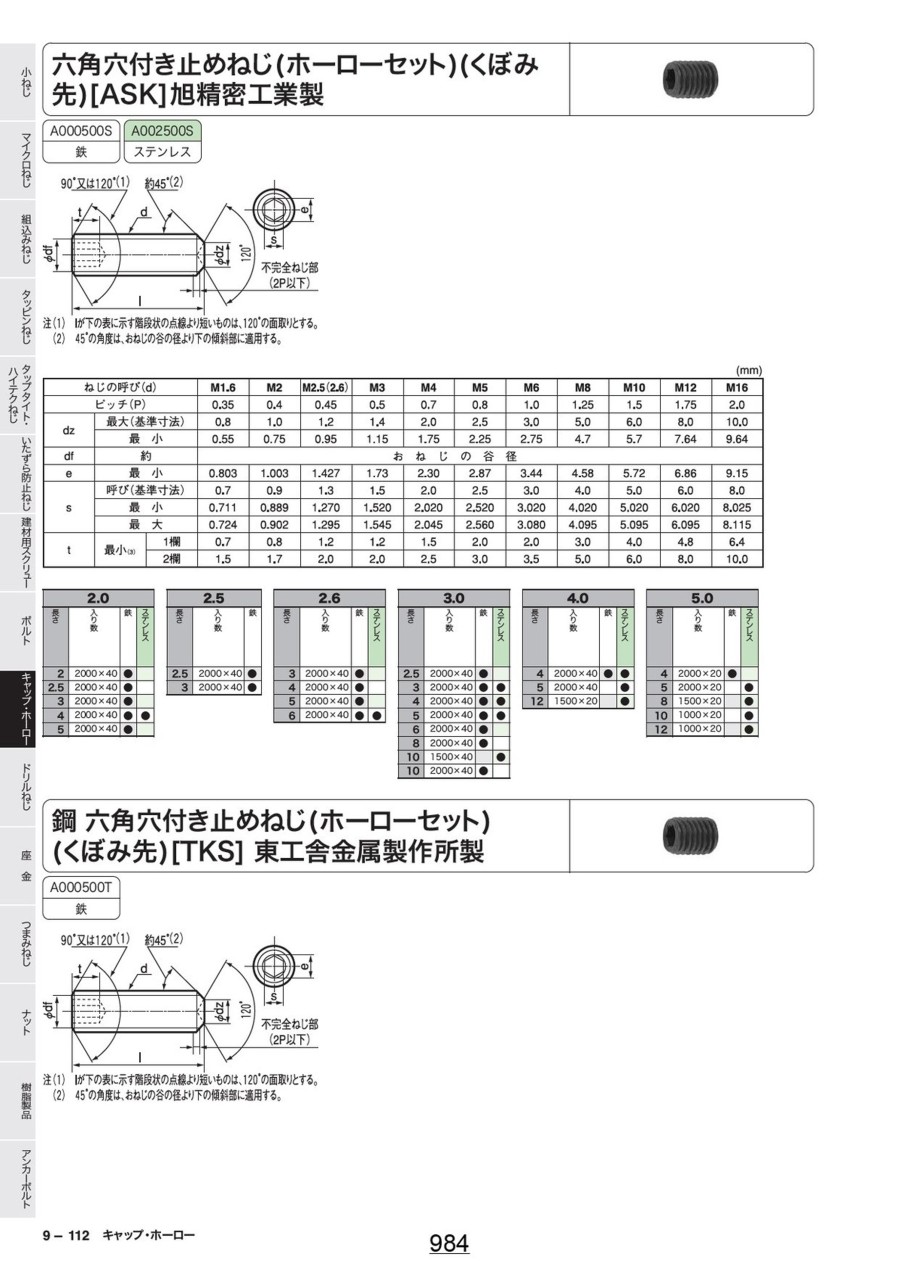

六角穴付き止めねじ（ホーローセット）（くぼみ先）の寸法図 単位：mm
注
（1）Iが下の表に示す階段状の点線よりも短いものは、120°の面取りとする。
（2）45°の角度は、おねじの谷の径より下の傾斜部に適用する。
| ねじの呼び（d） | M2 | M2.5（2.6） | M3 | M4 | M5 | ||
|---|---|---|---|---|---|---|---|
| ピッチ（p） | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | ||
| dz | 最大（基準寸法） | 1.0 | 1.2 | 1.4 | 2.0 | 2.5 | |
| 最小 | 0.75 | 0.95 | 1.15 | 1.75 | 2.25 | ||
| df | 約 | おねじの谷径 | |||||
| e | 最小 | 1.003 | 1.427 | 1.73 | 2.30 | 2.87 | |
| s | 呼び（基準寸法） | 0.9 | 1.3 | 1.5 | 2.0 | 2.5 | |
| 最小 | 0.889 | 1.270 | 1.520 | 2.020 | 2.520 | ||
| 最大 | 0.902 | 1.295 | 1.545 | 2.045 | 2.560 | ||
| t | 最小（3） | 1欄 | 0.8 | 1.2 | 1.2 | 1.5 | 2.0 |
| 2欄 | 1.7 | 2.0 | 2.0 | 2.5 | 3.0 | ||
材質：鉄、ステンレス
カタログ
商品担当おすすめ
六角穴付 止めねじ くぼみ先のレビュー
治具の部品として使用
4
4.02020/09/09
ワークをキズ付けずに止めたいので、この商品を購入しました。治具の部品として使用しています。ワークが将来的に錆びを嫌う場所...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q強度区分と熱処理は何ですか？
A
強度は22H、熱処理は焼き入れ焼き戻しです。
