六角穴付 止めねじ ギザ歯 アンブラコ製
- 取付穴形状
- 六角穴
- 基本形状
- 止めねじ
- 材質
- スチール
- 表面処理
- 黒色酸化被膜
- ねじ山種類
- ユニファイ並目UNC
- 先端形状
- その他特殊形状
- 追加形状
- 標準
- 販売単位
- バラ(1個から購入可能)
- 先端形状(詳細)
- スパイラルギザ
- 標準名称（材質）
- スチール
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が6型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
656円 ( 722円 ) | 1日目 |
536円 ( 590円 ) | 1日目 |
888円 ( 977円 ) | 1日目 |
994円 ( 1,093円 ) | 1日目 |
1,170円 ( 1,287円 ) | 1日目 |
628円 ( 691円 ) | 1日目 |
詳細情報
基本情報
頭部に六角形の穴の付いたネジ。
【特長】
・ギザ歯。
・ねじ頭部がねじ部と同じ大きさ。
・六角穴付ボルトは省スペース化による装置の小型化や高い締め付け力などのメリットがある。
【用途】
・機械や電気部品の内側だけでなく外側にも多く使用される。
・幅広く使用されている。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
製品仕様

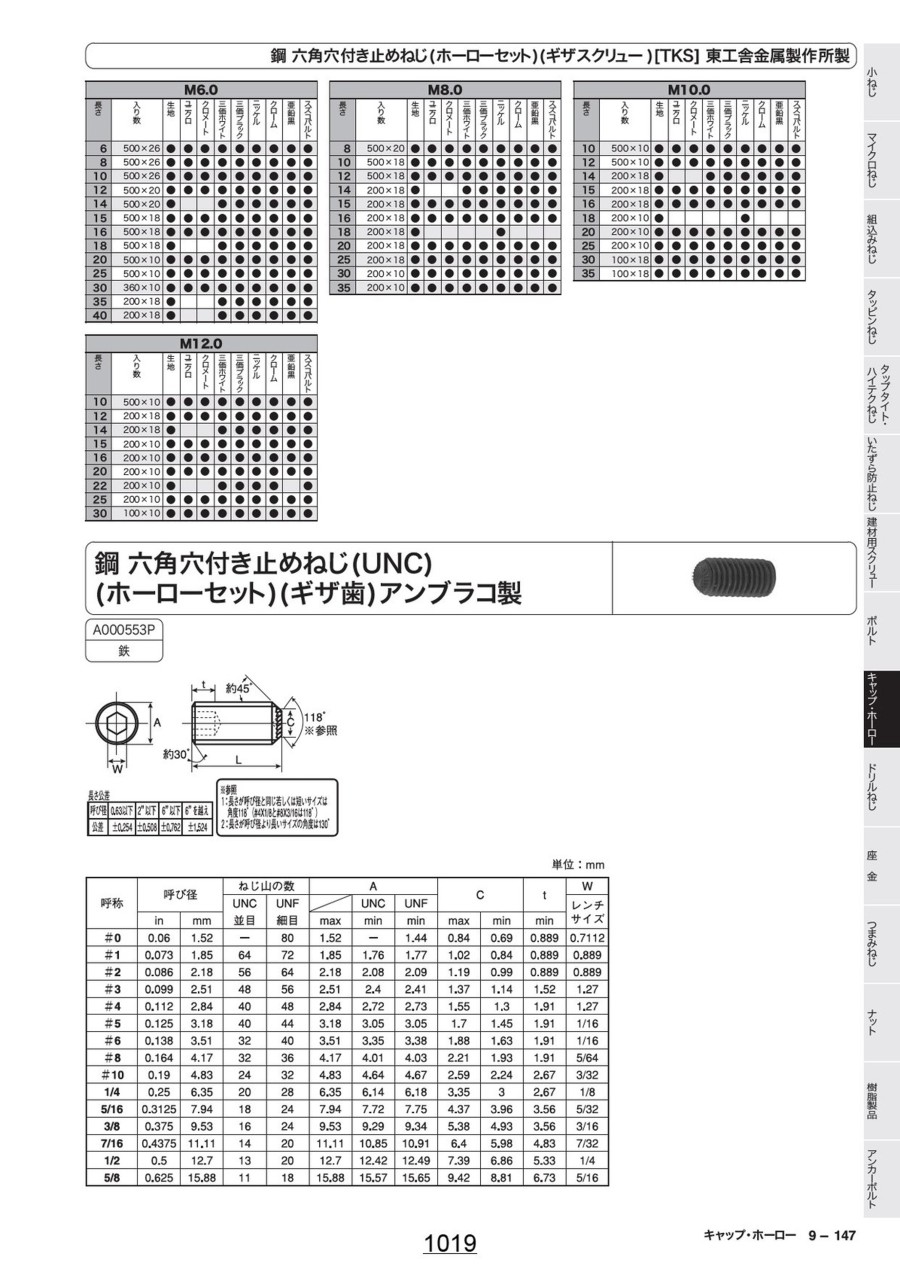

六角穴付き止めねじ（UNC）（ホーローセット）（ギザ歯）の外観
六角穴付き止めねじ（UNC）（ホーローセット）（ギザ歯）の寸法図 単位：mm
※参照
- 1.長さが呼び径と同じもしくは短いサイズは角度118°（#4×1/8と#8×3/16は118°）
- 2.長さが呼び径より長いサイズの角度は130°
長さ公差表
| 呼び径 | 0.63以下 | 2"以下 | 6"以下 | 6"を超え |
|---|---|---|---|---|
| 公差 | ±0.254 | ±0.508 | ±0.762 | ±1.524 |
寸法
| 呼称 | 呼び径 | ねじ山の数 | A | C | t | W | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| UNC 並目 | UNF 細目 | - | UNC | UNF | レンチサイズ | ||||||
| in | mm | max | min | min | max | min | min | ||||
| #5 | 0.125 | 3.18 | 40 | 44 | 3.18 | 3.05 | 3.05 | 1.7 | 1.45 | 1.91 | 1/16 |
| #6 | 0.138 | 3.51 | 32 | 40 | 3.51 | 3.35 | 3.38 | 1.88 | 1.63 | 1.91 | 1/16 |
| 1/4 | 0.25 | 6.35 | 20 | 28 | 6.35 | 6.14 | 6.18 | 3.35 | 3 | 2.67 | 1/8 |
| 3/8 | 0.375 | 9.53 | 16 | 24 | 9.53 | 9.29 | 9.34 | 5.38 | 4.93 | 3.56 | 3/16 |
材質：鉄
カタログ
商品担当おすすめ
ミスミ
六角穴付止ねじ 平先
ＳＰＳアンブラコ
六角穴付止めねじ ギザ歯 アンブラコ
サイマコーポレーション
六角穴付止めねじ くぼみ先 インチサイズ
六角穴付 止めねじ ギザ歯 アンブラコ製のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q強度区分と熱処理は何ですか？
A
強度は22H、熱処理は焼き入れ焼き戻しです。
