六角穴付 止めねじ（AWP） アンスコ製
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が3型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
353円 ( 388円 ) | 1日目 |
383円 ( 421円 ) | 1日目 |
492円 ( 541円 ) | 1日目 |
詳細情報
基本情報
頭部に六角形の穴の付いたねじ。
【特長】
・ねじ頭部がねじ部と同じ大きさ。
・六角穴付ボルトは省スペース化による装置の小型化や高い締め付け力などのメリットがある。
【用途】
・機械や電気部品の内側だけでなく外側にも多く使用される。
・幅広く使用されている。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
製品仕様
六角穴付き止めねじ（ホーローセット）（AWP）の外観
六角穴付き止めねじ（ホーローセット）（AWP）の寸法図 単位：mm
寸法・精度表
| ねじの呼び（d） | M4 | M5 | M8 | |||
|---|---|---|---|---|---|---|
| ピッチ（P） | 0.7 | 0.8 | 1.25 | |||
| 先端部形状 | dc | 最大（基準寸法） | 2.4 | 2.9 | 4.8 | |
| 最小 | 1.8 | 2.3 | 4.2 | |||
| P | 最大 | 0.2 | 0.25 | 0.25 | ||
| df | 約 | おねじの谷径 | ||||
| 六角穴形状 | e | 最小 | 2.30 | 2.87 | 4.58 | |
| s | 呼び（基準寸法） | 2.0 | 2.5 | 4.0 | ||
| 最小 | 2.02 | 2.52 | 4.02 | |||
| 最大 | 2.045 | 2.56 | 4.084 | |||
| t | 最小 | 1欄 | 1.5 | 2.0 | 3.0 | |
| 2欄 | 2.5 | 3.0 | 5.0 | |||
材質：スチール

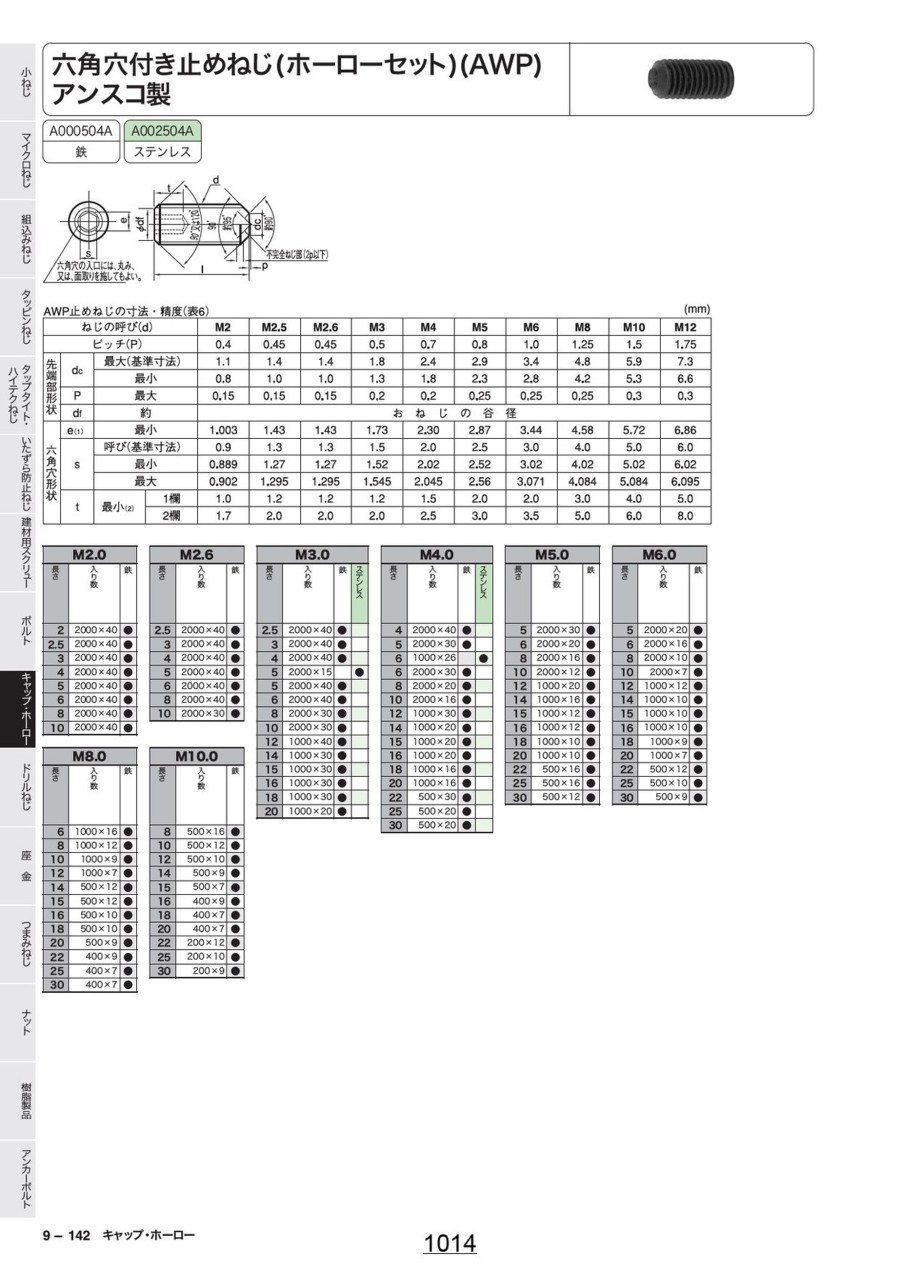

カタログ
商品担当おすすめ
六角穴付 止めねじ（AWP） アンスコ製のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q強度区分と熱処理は何ですか？
A
強度は22H、熱処理は焼き入れ焼き戻しです。
