シナノケンシ

DCブラシレスモータ＆ドライバセット CBA－30シリーズ

DCブラシレスモータ＆ドライバセット CBA－30シリーズ
通常単価(税別)
20,704円～32,161円
税込単価
22,774円～35,377円

【ブランド】シナノケンシ【電源電圧】・DC24V±10%【ギヤヘッド】・平行軸...

詳細情報を確認する

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が7型番あります。
数量：

商品情報

外形図

モータ

DCブラシレスモータ＆ドライバセット CBA－30シリーズ　モーター 外形図 1

標準タイプ CBA-30CDF


型番モータ重量［kg］
CBA-30CDF0.5
CN3 ハウジングMOLEX：51067-0300
CN4 ハウジングJST：PAP-05V-S
DCブラシレスモータ＆ドライバセット CBA－30シリーズ　モーター 外形図 2

ギヤードタイプ CBA-30CKF-S■


型番長さ L
［mm］		モータ重量
［kg］
CBA-30CKF-SA340.8
CBA-30CKF-SB
CBA-30CKF-SC
CBA-30CKF-SD
CBA-30CKF-SE380.85
CBA-30CKF-SF
CBA-30CKF-SG
CN3 ハウジングMOLEX：51067-0300
CN4 ハウジングJST：PAP-05V-S

ドライバ

DCブラシレスモータ＆ドライバセット CBA－30シリーズ　ドライバ 外形図

ドライバ重量： 0.08kg

製品仕様

定格出力30Ｗ（連続時）
電源電圧DC24V±10％
消費電流3.5A Max
制御方法ソフトウェアデジタルPI 制御
定格トルク0.12N-m
起動トルク※10.18N-m
定格回転速度2,500r/min
速度設定範囲90～3,000r/min （速度比1 : 33）
速度変動率±0.5%以下（条件： 定格トルク、定格回転速度、定格電圧時）
回転速度設定方法1）内部速度設定ボリューム
2）外部可変抵抗器、または外部直流電圧入力
多段速度設定2段速対応（速度設定ボリューム、外部可変抵抗器または外部直流電圧入力にて2段階の速度を設定可能）
加減速／セーフスタート設定0.5～10秒（加減速設定ボリューム、加減速／セーフスタート共通設定）
信号入力


 		1）モータ制御信号（モータ運転・停止／回転方向設定）
2）停止モード選択信号（減速停止／瞬時停止）
3）速度設定切替信号（内部設定使用／外部設定使用）
4）アラーム解除信号（通常／アラーム解除）
*上記各信号、入力電圧 H : OPEN , 5±0.5V L : -0.3Vmin～0.8Vmax C-MOS負論理入力
5）速度設定用アナログ入力（モータ速度設定）
*外部可変抵抗器 20kΩ／外部直流電圧による設定 DC0～5V
信号出力1）アラーム信号（通常時 : 0.8V以下／ 異常時 : OPEN）
2）回転数信号 (出力周波数Hz × 5 r/min)
*出力電圧DC30V以下、シンク電流10mA以下、オープンコレクタ出力、外部電源で操作
本体設定機能1）内部速度設定（内部速度設定ボリューム）
2）加減速時間・セーフスタート時間設定（加減速設定ボリューム）
本体表示機能表示LED（電源ON時点灯、異常時点滅）
保護機能※2






 		1）ドライバ保護機能
次の場合、モータは自然停止しアラーム出力信号が出力、LED点滅
・ホールセンサー異常検知： モータ内のセンサー異常、ケーブル断線
・過負荷保護： モータに定格トルクを超える負荷が約5秒以上かかったとき、またはモータがロックしたとき
・不足電圧保護機能： ドライバ印可電圧がDC24Vを約25%下回ったとき
・過電圧保護機能： ドライバ印可電圧がDC24Vを約25%上回ったとき
・過熱保護： ドライバ基板温度が80℃を超えたとき
・過速度保護： モータの回転速度が3,500r/minを超えたとき
2）電源ヒューズ
DC250V 5A タイムラグ品 溶断型
その他RoHS指令適合
ロック機能付コネクタ
使用周囲温度0～+50℃ 凍結なきこと
使用湿度85％以下 結露なきこと
保存周囲温度-25～+70℃ 凍結なきこと
保存湿度85%以下 結露なきこと
雰囲気腐食性ガス・粉塵の無いこと 水・油などが直接掛からないこと

*1 起動トルクの時間は5秒以内、2,000r/min以下。
*2 昇降装置など巻き下げ負荷がかかる機構での運転は行わない。過負荷保護、過電圧保護が働いてモーターが自然停止した際に、負荷が落下する恐れがある。
*3 各仕様値はCBA-30CDFでの特性。

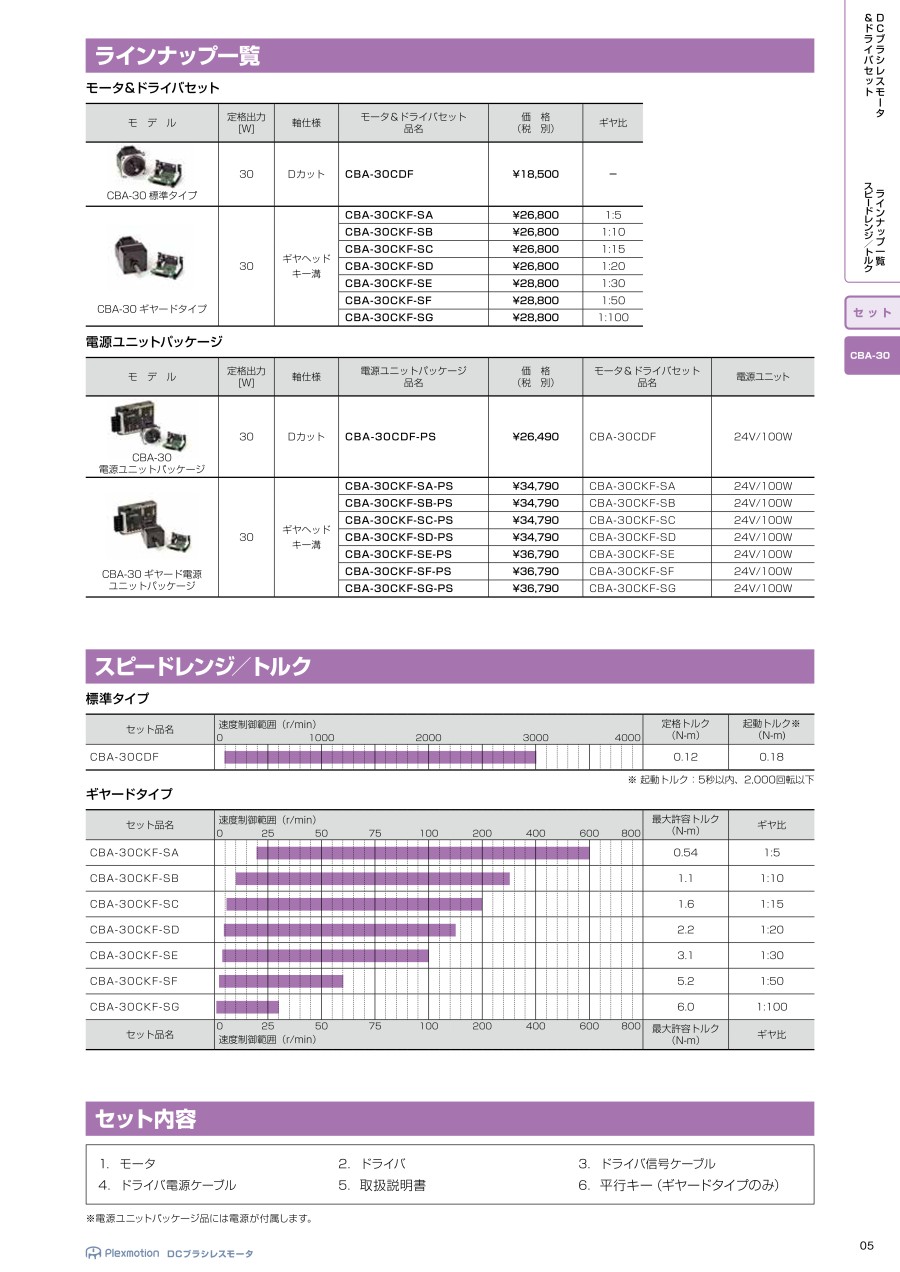

規格表

標準タイプ＆モータ

型番軸仕様定格トルク
[N-m]		起動トルク※1
[N-m]
速度制御範囲

[r/min]		ロータ
イナーシャ
[10-4×kgm2]		許容負荷
イナーシャ
[10-4×kgm2]		許容荷重※2
スラスト
[N]		ラジアル
[N]
CBA-30CDFDカット0.120.1890～3,0000.07140.7142.570

ギヤードタイプ＆モータ

型番軸仕様ギヤ比許容トルク
[N-m]		出力軸回転速度
[r/min]		回転方向※3
（CW回転指令に対して）		許容負荷
イナーシャ
[10-4×kgm2]		許容荷重※2
スラスト
[N]		ラジアル
[N]
CBA-30CKF-SAギヤヘッド
キー溝		1:50.5418～600CW方向1.55

40		100
CBA-30CKF-SB1:101.19～300CW方向6.2150
CBA-30CKF-SC1:151.66～200CW方向14150
CBA-30CKF-SD1:202.24.5～150CW方向24.8150
CBA-30CKF-SE1:303.13～100CCW方向55.8200
CBA-30CKF-SF1:505.21.8～60CCW方向155200
CBA-30CKF-SG1:10060.9～30CCW方向155200

※1 起動トルクの時間は5秒以内、2,000r/min以下。
※2 許容ラジアル荷重は軸先端より10mmの値を示す。
※3 CWはモーター取付面から見て時計回り、CCWは反時計回りを示す。

商品特長詳細

幅広い速度制御範囲

90～3,000r/min（速度対比 1:33）の幅広い速度制御に対応。


DCブラシレスモータ＆ドライバセット CBA－30シリーズ　特長関連画像 1

※ギヤードタイプの場合、出力軸の回転数はギヤ比に依存する。

軽量クラスのモータードライバ

サイズ W65mm×D51mm×H33mm 重量80g
小型機器への組込み、スペース節約に最適。

DCブラシレスモータ＆ドライバセット CBA－30シリーズ　特長関連画像 2

安定した速度制御と安全機能

負荷、温度、電源電圧の各変動（仕様値）に対して、速度変動率0.5%以下を実現。安定した速度制御が可能。
過負荷による速度低下からの復帰時に、急激な加速を防止するセーフスタート機能を内蔵。

DCブラシレスモータ＆ドライバセット CBA－30シリーズ　特長関連画像 3

2段速運転による速度設定が可能

ドライバ内部ボリュームでの速度設定と、外部直流電圧入力による速度設定がl/Oにより切替可能。
用途に応じたスピード設定が可能。


DCブラシレスモータ＆ドライバセット CBA－30シリーズ　特長詳細 4

型番リスト

表示件数
  • 1
    • 型番
    CBA-30CDF
    CBA-30CKF-SA
    CBA-30CKF-SC
    CBA-30CKF-SD
    CBA-30CKF-SE
    CBA-30CKF-SF
    CBA-30CKF-SG

    モータ種類

    ギヤヘッドの種類

    ギヤ比

    定格トルク

    (N・m)

    最大許容トルク

    (N・m)

    		RoHS?最小発注数量
    標準
    なし
    -
    0.12
    -
    10
    1個
    ギヤード
    平行軸
    1：5
    -
    0.54
    10
    1個
    ギヤード
    平行軸
    1：15
    -
    1.6
    10
    1個
    ギヤード
    平行軸
    1：20
    -
    2.2
    10
    1個
    ギヤード
    平行軸
    1：30
    -
    3.1
    10
    1個
    ギヤード
    平行軸
    1：50
    -
    5.2
    10
    1個
    ギヤード
    平行軸
    1：100
    -
    6.0
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    20,704円
    ( 22,774円 )
    3日目
    29,861円
    ( 32,847円 )
    3日目
    29,861円
    ( 32,847円 )
    3日目
    29,861円
    ( 32,847円 )
    3日目
    32,161円
    ( 35,377円 )
    3日目
    32,161円
    ( 35,377円 )
    3日目
    32,161円
    ( 35,377円 )
    15日目
  • 1

    • 詳細情報

    基本情報

    【ブランド】シナノケンシ
    【電源電圧】
    ・DC24V±10%
    【ギヤヘッド】
    ・平行軸
    ・なし
    【特長】
    ・幅広い速度制御範囲（90～3,000 r/min 速度比 1:33）
    ・小型・軽量のモータドライバ
    ・安定した速度制御（速度変動率 0.5%以下）
    ・2段階スピード設定機能搭載（内部ボリューム/外部入力）
    ・セーフスタート機能搭載による安全設計
    ・加速時間・減速時間設定、瞬時停止が可能
    ・回転数パルス出力によるモータの速度モニターが可能
    ・豊富な保護機能（過負荷、過速度、過熱、過不足電圧保護）
    ・すぐに使える電源ユニットパッケージをご用意
    ・豊富なギヤードラインナップ（ギヤ比1:5～1:100）

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
