ＳＵＮＣＯ

ステンレスロングアイ水本機械製作所

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 750円～3,870円

税込単価: 825円～4,257円

ステンレス製の連結金物。【特長】・ステンレス製でさびにくく、耐久性に優れる。・...

種類
座付き金具・アイプレート
材質
ステンレス
表面処理
なし

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
「通し穴寸法」は「商品情報の図面中のｈ寸法」となります。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ステンレス製のロングアイ

外観

外形図

（単位：mm）

品番	D	A	B1	B2	H	h	W	d	T	Weight （g）	参考使用荷重
品番	D	A	B1	B2	H	h	W	d	T	Weight （g）	（kgf）	（kN）
PDL-4	4	12	36	28	16	10	12	3.2	2	8	7	0.07
PDL-5	5	15	45	35	20	13	14	3.6	2	16	15	0.15
PDL-6	6	18	60	48	22	14	24	4.2	2	28	20	0.20
PDL-7	7	21	70	56.5	23	14	28	5.2	2	40	25	0.25
PDL-8	8	24	80	65	25	14	34	5.2	3	68	30	0.29
PDL-9	9	27	100	83	27	15	48	6	3	101	60	0.59
PDL-10	10	30	120	100	31	17	60	6.2	4	170	100	0.98

型番リスト

表示件数

型番

直径

(mm)

通し穴寸法

(mm)

RoHS?

最小発注数量

4	10	10	1個
5	13	10	1個
6	14	10	1個
7	14	10	1個
8	14	10	1個
9	15	10	1個
10	17	10	1個

通常単価(税別) (税込単価)	通常出荷日

750円 ( 825円 )	1日目
1,140円 ( 1,254円 )	1日目
1,480円 ( 1,628円 )	1日目
2,016円 ( 2,218円 )	1日目
2,457円 ( 2,703円 )	1日目
3,120円 ( 3,432円 )	1日目
3,870円 ( 4,257円 )	1日目

詳細情報

基本情報

基本情報

ステンレス製の連結金物。
【特長】
・ステンレス製でさびにくく、耐久性に優れる。
・水本機械製作所製。
【用途】
・チェーンやシャックルの連結に。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
「通し穴寸法」は「商品情報の図面中のｈ寸法」となります。

カタログ

商品TOP

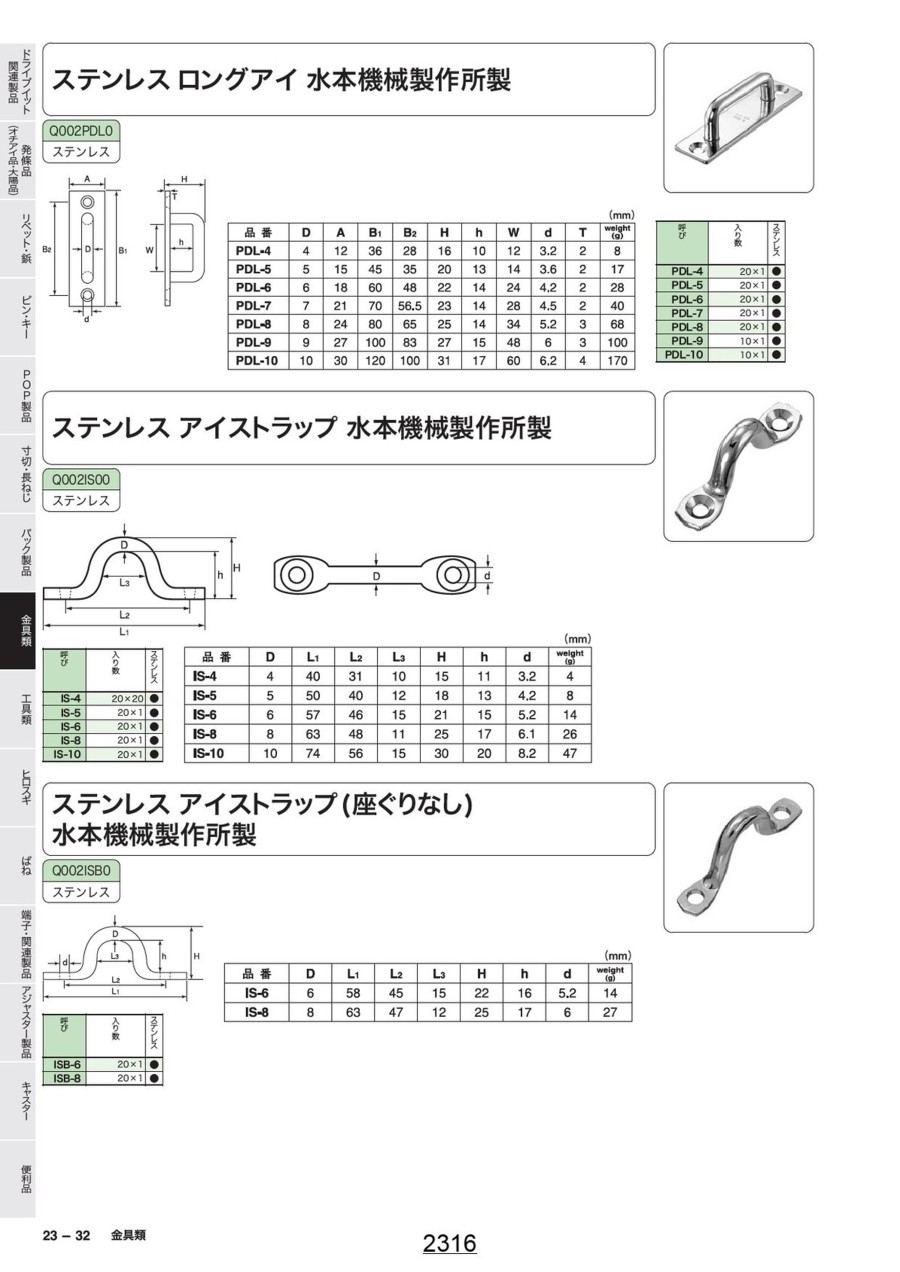

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスロングアイ水本機械製作所のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qステンレスの材質は何ですか?

SUS304です。
