アイナット（ウィット）【70個入り】
- 通常単価(税別)
- 17,807円
- 税込単価
- 19,588円
機械器具類のつり上げなど、一般の荷役に使われるアイナット。【特長】・重量物の吊り上げ、降ろし時に使用す...
詳細を確認- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
SPNIBS-ST-W5/16の仕様・寸法情報
商品情報
製品仕様
アイナットの寸法図
仕様
- ねじ山種類：ウィット並目
- 先端形状：平先
- 材質：スチール
| ねじの呼び（d） | a | b | c | D | t | h | H （参考） | r （約） | d1 |
|---|---|---|---|---|---|---|---|---|---|
| Wねじ | |||||||||
| （1/4） | 25 | 14 | 6.3 | 13 | 10 | 20 | 32.5 | 6 | 7.5 |
| 5/16 | 32.6 | 20 | 6.3 | 16 | 12 | 23 | 39.3 | 8 | 8.5 |
| 5/8 | 60 | 35 | 12.5 | 30 | 23 | 42 | 72 | 14 | 17 |
| 3/4 | 72 | 40 | 16 | 35 | 28 | 50 | 86 | 16 | 21.2 |
使用荷重についてのご注意
使用荷重についてのご注意1
使用荷重についてのご注意2
使用荷重についてのご注意3
- 1.アイボルト又はアイナット1個による垂直吊り及び2個による45度吊りの使用荷重を確認頂き、その範囲内でご使用ください。
- 2.サイズ別の使用荷重はカタログをご参照ください。
- 3.メートルねじJIS規格品の使用荷重は、SWL／◯T（WLL／◯T）として上右図の様に製品の環状リング部に表示を行っています。
- 4.ウィット品は、JIS規格から削除となった為、使用荷重の製品への表示は行っていません。
（注）45度づりの場合は、ざぐりなどを施しボルトの座面が相手と密着し、2個のアイボルト・アイナットのリングの向きが、上図のように同一平面内にあるときの使用荷重を示す。
※使用上の注意につきましてはカタログをご参照下さい。
詳細情報
基本情報
機械器具類のつり上げなど、一般の荷役に使われるアイナット。
【特長】
・重量物の吊り上げ、降ろし時に使用する頭部に丸い穴のあいたリング状のメネジのナット。
・穴の中にロープを通したり、フックをかけたりする。
【用途】
・建築関係、電気、水道、空調設備関係。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

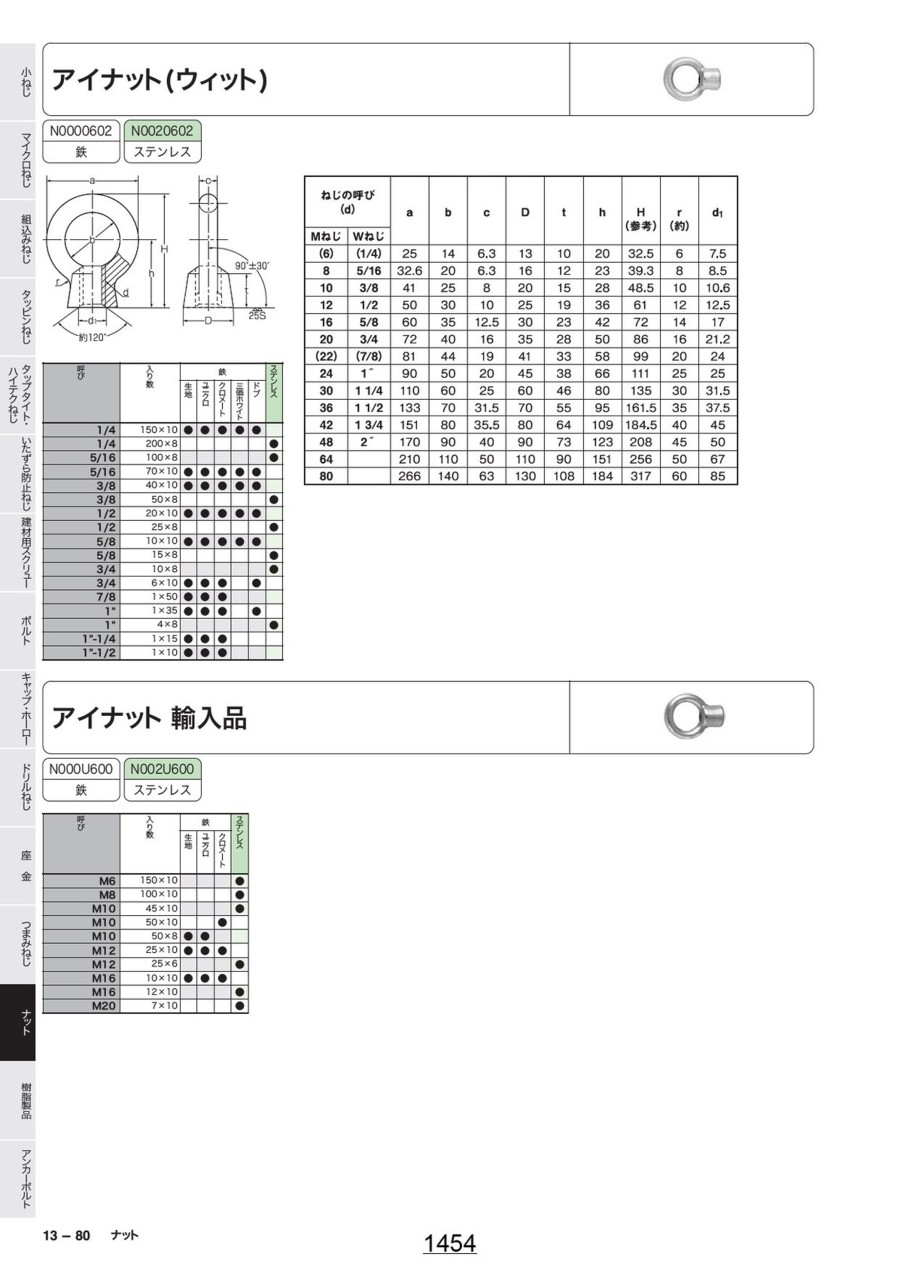

カタログ
商品担当おすすめ
ミスミ
アイボルト
ＳＵＮＣＯ
アイナット
ＳＵＮＣＯ
アイボルト ウィット
