ハードロックナット（H-1・リム付）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 157円～5,377円
- 税込単価
- 173円～5,915円
「クサビ構造」をベースに軸受用ゆるみ止めナットとして開発されたハードロックナッ...
詳細情報を確認する- ねじ山の種類
- メートル並目
- 販売単位
- バラ(1個から購入可能)
- ゆるみ止め詳細
- ハードロックナット
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 一部、規格表上の取り扱いと差異がございます。予めご了承下さい。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が28型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
326円 ( 359円 ) | 1日目 |
1,192円 ( 1,311円 ) | 1日目 |
1,562円 ( 1,718円 ) | 1日目 |
2,565円 ( 2,822円 ) | 1日目 |
2,981円 ( 3,279円 ) | 1日目 |
187円 ( 206円 ) | 1日目 |
199円 ( 219円 ) | 1日目 |
282円 ( 310円 ) | 1日目 |
565円 ( 622円 ) | 1日目 |
824円 ( 906円 ) | 1日目 |
988円 ( 1,087円 ) | 1日目 |
1,362円 ( 1,498円 ) | 1日目 |
2,081円 ( 2,289円 ) | 1日目 |
2,656円 ( 2,922円 ) | 1日目 |
2,176円 ( 2,394円 ) | 1日目 |
3,287円 ( 3,616円 ) | 1日目 |
1,258円 ( 1,384円 ) | 1日目 |
1,800円 ( 1,980円 ) | 1日目 |
2,264円 ( 2,490円 ) | 1日目 |
5,377円 ( 5,915円 ) | 1日目 |
244円 ( 268円 ) | 1日目 |
886円 ( 975円 ) | 1日目 |
1,159円 ( 1,275円 ) | 1日目 |
1,750円 ( 1,925円 ) | 1日目 |
2,057円 ( 2,263円 ) | 1日目 |
337円 ( 371円 ) | 1日目 |
157円 ( 173円 ) | 1日目 |
729円 ( 802円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
「クサビ構造」をベースに軸受用ゆるみ止めナットとして開発されたハードロックナット（H-1・リム付）。
【特長】
・現行の機械等の仕様を変えず、どんな悪条件に対しても、十分なゆるみ止め機能を発揮。
【用途】
・過酷な衝撃・振動が発生する箇所。
・溶接や接着剤を使っていたがメンテナンス時に取り外ししたい箇所。
・一旦取り付けるとメンテナンスできない重要箇所、人命にかかわる危険な箇所。
・温度差が激しい箇所、あまり強く締付けれない箇所、環境が非常に悪い箇所。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 一部、規格表上の取り扱いと差異がございます。予めご了承下さい。
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
ハードロックナットの原理
ハードロックナット 使用イメージ
ハードロックナット（H-1・リム付）の仕様
- 材質：スチール／ステンレス
- 表面処理：ユニクロメッキ／三価ホワイト／なし
- ねじの呼び：M5／M6／M22／M30
- 用途・機能：ゆるみ止め
- ねじ山の種類：メートル並目
- ゆるみ止め詳細：ハードロックナット
ハードロックナット（H-1・リム付）の寸法
（単位：mm）
ハードロックナット（H-1・リム付） 寸法図
| d 呼び |
p ピッチ |
下ナット（凸） | 上ナット（凹） | 二面巾 | e | L（全高） | h | リム D |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| m | m1 | S | |||||||||
| 並目 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 基準寸法 | 許容差 | 約 | 約 | 約 | 約 | |
| M5 | 0.8 | 4.0 | ±0.2 | 4.0 | ±0.2 | 8 | 0 -0.2 |
9.2 | 6.2 | 2.2 | 9.2 |
| M6 | 1.0 | 5.0 | ±0.3 | 5.0 | 0 -0.3 |
10 | 0 -0.6 |
11.5 | 8.0 | 3 | 11.5 |
| M8 | 1.25 | 6.5 | 0 -0.58 |
6.5 | 0 -0.58 |
13 | 0 -0.7 |
15.0 | 10.6 | 4.1 | 15.0 |
| M10 | 1.5 | 8.0 | 8.0 | 17 | 19.6 | 13.2 | 5.2 | 19.6 | |||
| M12 | 1.75 | 10 | 9.3 | 19 | 0 -0.8 |
21.9 | 16.3 | 7 | 21.9 | ||
| M16 | 2.0 | 13 | 0 -0.7 |
11 | 0 -0.7 |
24 | 27.7 | 20.0 | 9 | 27.7 | |
| M20 | 2.5 | 16 | 14.5 | 30 | 34.6 | 25.5 | 11 | 34.8 | |||
| M22 | 2.5 | 18 | 15.6 | 0 -1.2 |
32 | 0 -1.0 |
37.0 | 28.6 | 13 | 37.0 | |
| M24 | 3.0 | 19 | 0 -0.84 |
17.6 | 36 | 41.6 | 31.6 | 14 | 41.6 | ||
| M27 | 3.0 | 22 | 17.6 | 41 | 47.3 | 33.6 | 16 | 47.3 | |||
| M30 | 3.5 | 24.00 | 18.6 | 46 | 53.1 | 36.6 | 18 | 53.1 | |||

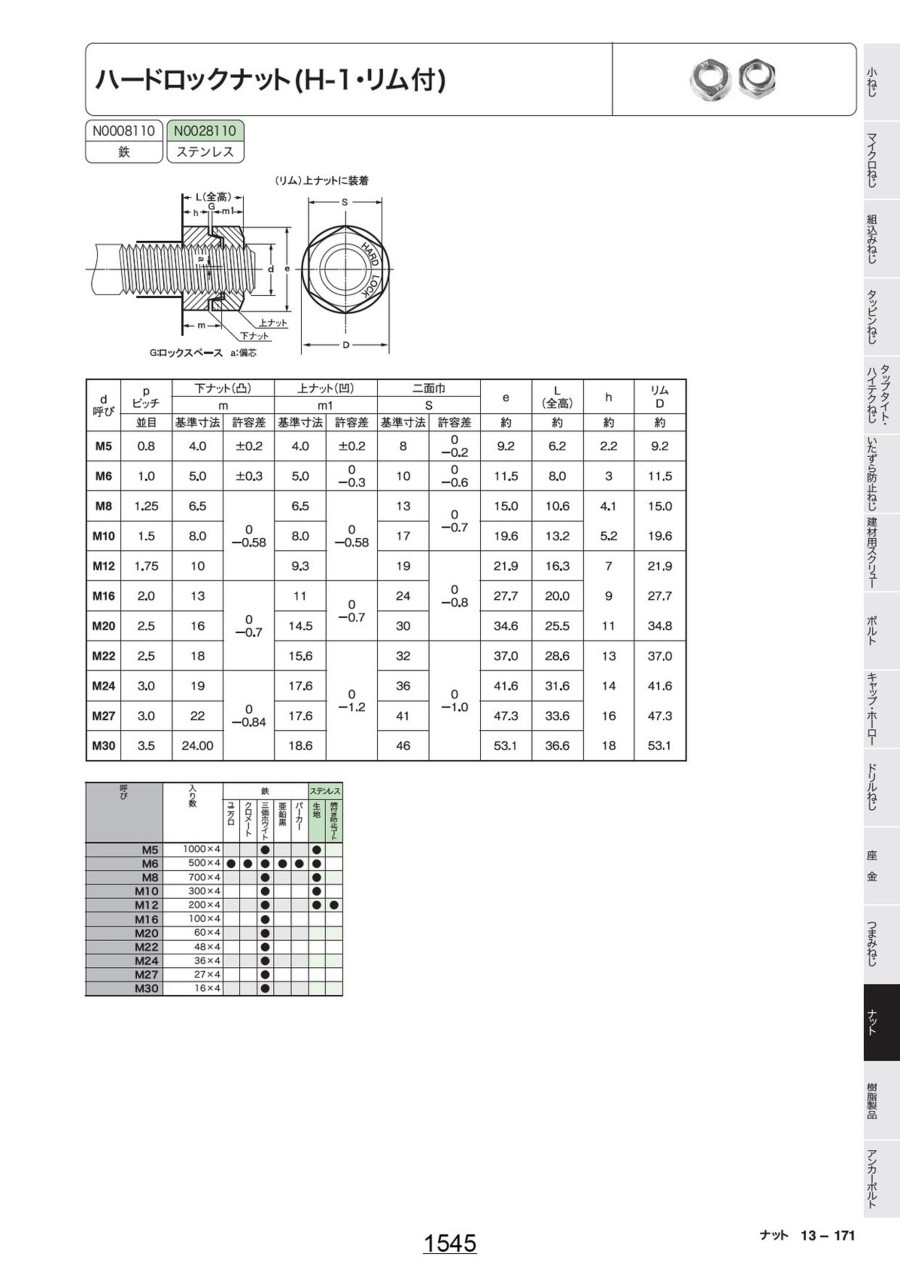

カタログ
商品担当おすすめ
ハードロックナット（H-1・リム付）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qハードロックナットでしか十分対応できない箇所とはどこでしょうか？
A
1)ボルト軸回り方向に繰返し外力がかかる箇所
2)ボルト軸直角方向に繰返し外力がかかる箇所
3)ボルト軸方向に繰返し外力がかかる箇所
4)ボルトナットを強く締めることが出来ない箇所
5)微振動が常に加わっている箇所
6)過大な外力が発生する箇所
7)熱的原因（温度変化）が激しい箇所
2)ボルト軸直角方向に繰返し外力がかかる箇所
3)ボルト軸方向に繰返し外力がかかる箇所
4)ボルトナットを強く締めることが出来ない箇所
5)微振動が常に加わっている箇所
6)過大な外力が発生する箇所
7)熱的原因（温度変化）が激しい箇所
