スーパーベアリングナット
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,652円～9,372円
- 税込単価
- 1,817円～10,309円
ベアリング組付けにキー溝、菊座金不要の商品。【特長】・シャフトキー溝加工が不要...
詳細情報を確認する- 種類
- ロックナット
- 形状
- 丸形
- 材質
- スチール
- ねじ種類
- メートル(並目)ねじ
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 商品情報に未掲載の寸法もご用意しております。
未確定：候補が19型番あります。
商品情報
製品仕様
寸法図
| 品番 | G | d2 | d1 | g | b | h | d3 | B | r1 最大 |
|---|---|---|---|---|---|---|---|---|---|
| SBN-M12 | M12×1 | 22 | 17 | 18 | 3 | 2 | 12.5 | 4 | 0.4 |
| SBN-M15 | M15×1 | 25 | 21 | 21 | 4 | 2 | 15.5 | 5 | 0.4 |
| SBN-M17 | M17×1 | 28 | 24 | 24 | 4 | 2 | 17.5 | 5 | 0.4 |
| SBN-M20 | M20×1 | 32 | 26 | 28 | 4 | 2 | 20.5 | 6 | 0.4 |
| SBN-M25 | M25×1.5 | 38 | 32 | 34 | 5 | 2 | 25.8 | 7 | 0.4 |
| SBN-M30 | M30×1.5 | 45 | 38 | 41 | 5 | 2 | 30.8 | 7 | 0.4 |
| SBN-M35 | M35×1.5 | 52 | 44 | 48 | 5 | 2 | 35.8 | 8 | 0.4 |
| SBN-M40 | M40×1.5 | 58 | 50 | 53 | 6 | 3 | 40.8 | 9 | 0.5 |
| SBN-M45 | M45×1.5 | 65 | 56 | 60 | 6 | 3 | 45.8 | 10 | 0.5 |
| SBN-M50 | M50×1.5 | 70 | 61 | 65 | 6 | 3 | 50.8 | 11 | 0.5 |
| SBN-M55 | M55×2 | 75 | 67 | 69 | 7 | 3 | 56.0 | 11 | 0.5 |
| SBN-M60 | M60×2 | 80 | 73 | 74 | 7 | 3 | 61.0 | 11 | 0.5 |
| SBN-M65 | M65×2 | 85 | 79 | 79 | 7 | 3 | 66.0 | 12 | 0.5 |
| SBN-M70 | M70×2 | 92 | 85 | 85 | 8 | 4 | 71.0 | 12 | 0.5 |
| SBN-M75 | M75×2 | 98 | 90 | 91 | 8 | 4 | 76.0 | 13 | 0.5 |
| SBN-M80 | M80×2 | 105 | 95 | 98 | 8 | 4 | 81.0 | 15 | 0.6 |
| SBN-M85 | M85×2 | 110 | 102 | 103 | 8 | 4 | 86.0 | 16 | 0.6 |
| SBN-M90 | M90×2 | 120 | 108 | 112 | 10 | 4 | 91.0 | 16 | 0.6 |
| SBN-M95 | M95×2 | 125 | 113 | 117 | 10 | 4 | 96.0 | 17 | 0.6 |
| SBN-M100 | M100×2 | 130 | 120 | 122 | 10 | 4 | 101.0 | 18 | 0.6 |
| SBN-M105 | M105×2 | 140 | 126 | 130 | 12 | 5 | 106.0 | 18 | 0.7 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,654円 ( 1,819円 ) | 1日目 |
1,652円 ( 1,817円 ) | 1日目 |
1,654円 ( 1,819円 ) | 1日目 |
1,712円 ( 1,883円 ) | 在庫品1日目当日出荷可能 |
2,007円 ( 2,208円 ) | 1日目 |
2,188円 ( 2,407円 ) | 1日目 |
2,271円 ( 2,498円 ) | 1日目 |
3,130円 ( 3,443円 ) | 1日目 |
1,736円 ( 1,910円 ) | 1日目 |
2,142円 ( 2,356円 ) | 1日目 |
2,408円 ( 2,649円 ) | 1日目 |
3,049円 ( 3,354円 ) | 1日目 |
3,325円 ( 3,658円 ) | 1日目 |
3,919円 ( 4,311円 ) | 1日目 |
3,914円 ( 4,305円 ) | 1日目 |
4,802円 ( 5,282円 ) | 1日目 |
7,315円 ( 8,047円 ) | 1日目 |
8,271円 ( 9,098円 ) | 1日目 |
9,372円 ( 10,309円 ) | 1日目 |
詳細情報
基本情報
ベアリング組付けにキー溝、菊座金不要の商品。
【特長】
・シャフトキー溝加工が不要。
・菊座金が不要で、曲げ忘れ・折れ等のミス・トラブルがなくなり軽量化。
・任意の位置での微調整が可能でトルク管理しやすく、組み立て熟練工が不要。
・シャフトの回転バランスの向上による微振動の防止、再利用可能。
・キー溝加工、組み立て作業、保守点検費、トラブル・クレーム処理のコストを考えると経済的。
【用途】
・工作機械・印刷機・輪転機・コンプレッサー・ロボット・家電（洗濯機他）・遊戯機。
・土木・建設機械・エレベーター・エスカレーター・自動倉庫・搬送機器・農業機械。
・コンベアー・フォークリスト・ポンプ・その他。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- 商品情報に未掲載の寸法もご用意しております。

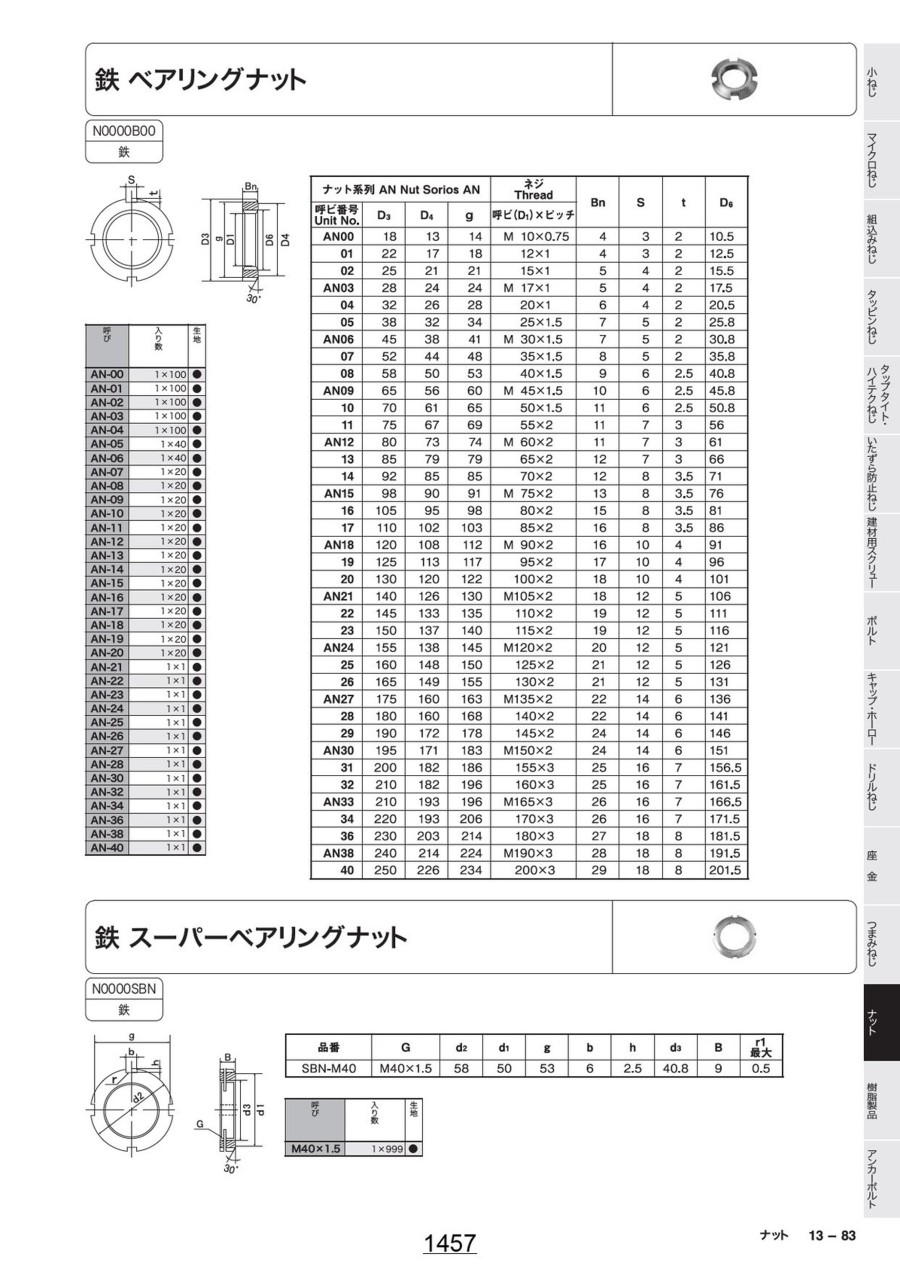

カタログ
商品担当おすすめ
スーパーベアリングナットのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q再利用可能ですか？
A
可能です。
