ＳＵＮＣＯ

0番3種十字穴付 Pタイプなべ小ねじ（パック品）【1000個入り】

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,359円～4,654円

税込単価: 2,595円～5,119円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

通常出荷日：在庫品1日目

プラスチック（可塑性樹脂）専用タッピンねじ。【特長】・一般ねじに比べ頭部が非常...

詳細形状
なべ
取付穴形状
十字穴
材質
SWCH相当
基本形状
標準（丸）
ねじ山種類
メートル並目
販売単位
箱・パック

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が51型番あります。

商品情報
型番リスト
詳細情報

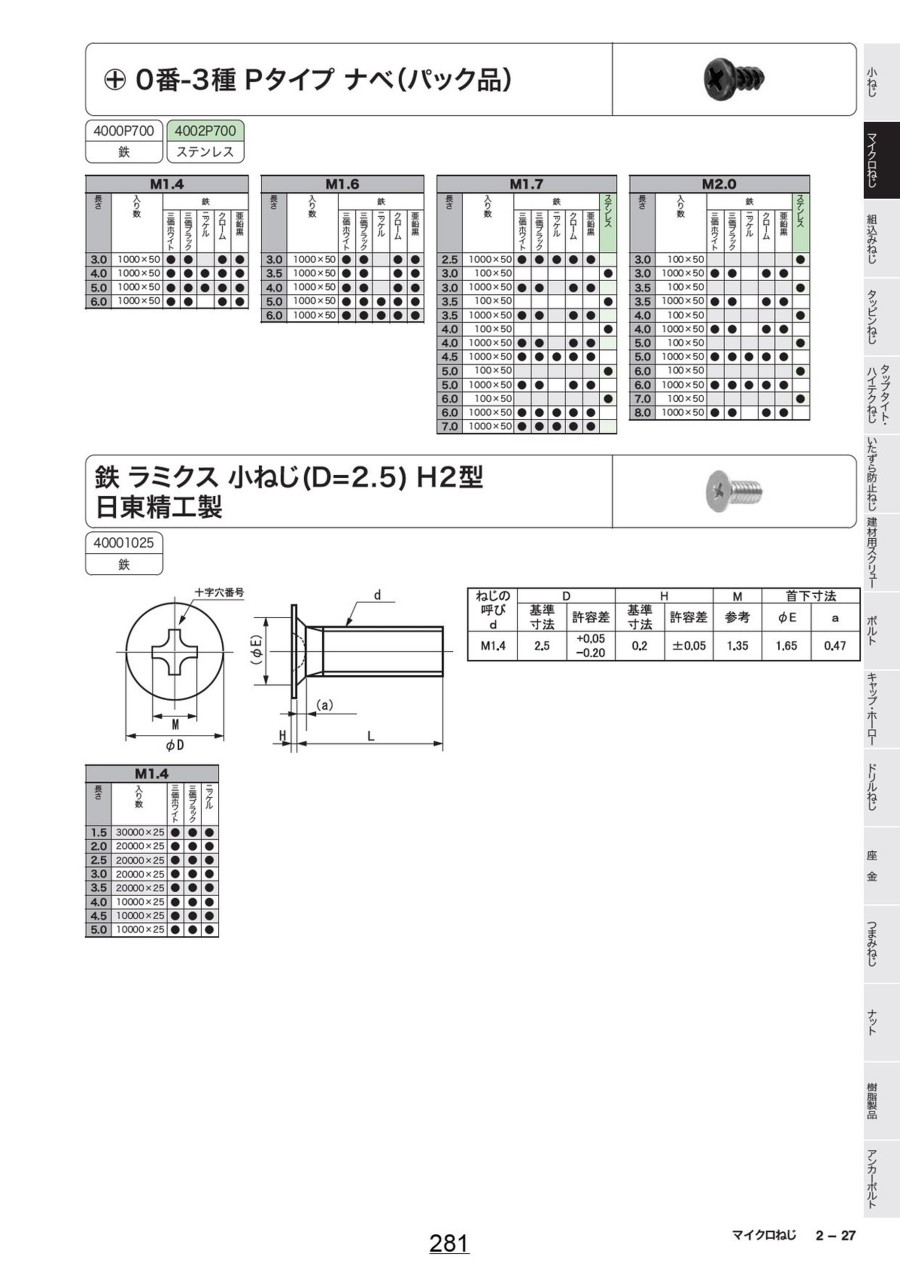

カタログ

商品情報

0番-3種 Pタイプナベ（プラス）の仕様

0番-3種 Pタイプナベ（プラス）の外観

※こちらの商品画像は代表画像です。

0番-3種 Pタイプナベ（プラス）の寸法図

（単位：mm）

Pタイプ	ピッチ	ネジ外径C		ネジ外径D
Pタイプ	ピッチ	MAX	MIN	MAX	MIN
1.4	0.50	1.46	1.40	1.40	1.34
1.6	0.64	1.66	1.60	1.59	1.53
1.7	0.64	1.76	1.70	1.69	1.63
2.0	0.79	2.12	2.02	2.04	1.94

0-3ナベ頭部規格

（単位：mm）

-	頭部外径 D	公差	頭部高さ H	公差	十字穴幅 M寸参考値	十字穴深さQ寸
-	頭部外径 D	公差	頭部高さ H	公差	十字穴幅 M寸参考値	MAX	MIN
1.4	2.50	+0.05 -0.1	0.80	+0.05 -0.05	1.65	0.84	0.56
1.6	2.80	+0 -0.14	0.85	+0 -0.1	1.80	1.00	0.71
1.7	3.00	+0.05 -0.1	0.90	+0.05 -0.05	1.90	1.10	0.81
2.0	3.50	+0.05 -0.2	1.00	+0.08 -0.08	2.10	1.31	1.01

表面処理の材質表

M1.4
長さ	鉄
長さ	三価ホワイト	三価ブラック	ニッケル	クローム	亜鉛黒
3.0	●	●	-	●	●
4.0	●	●	●	●	●
5.0	●	●	●	●	●
6.0	●	●	-	●	●

M1.6
長さ	鉄
長さ	三価ホワイト	三価ブラック	ニッケル	クローム	亜鉛黒
3.0	●	●	-	●	●
3.5	●	●	-	●	●
4.0	●	●	-	●	●
5.0	●	●	●	●	●
6.0	●	●	●	●	●

M1.7
長さ	鉄
長さ	三価ホワイト	三価ブラック	ニッケル	クローム	亜鉛黒
2.5	●	●	●	●	●
3.0	-	-	-	-	-
3.0	●	●	-	●	●
3.5	-	-	-	-	-
3.5	●	●	-	●	●
4.0	-	-	-	-	-
4.0	●	●	-	●	●
4.5	●	●	●	●	●
5.0	-	-	-	-	-
5.0	●	●	-	●	●
6.0	-	-	-	-	-
6.0	●	●	●	●	●
7.0	●	●	●	●	●

M2.0
長さ	鉄
長さ	三価ホワイト	三価ブラック	ニッケル	クローム	亜鉛黒
3.0	-	-	-	-	-
3.0	●	●	-	●	●
3.5	-	-	-	-	-
3.5	●	●	-	●	●
4.0	-	-	-	-	-
4.0	●	●	-	●	●
5.0	-	-	-	-	-
5.0	●	●	●	●	●
6.0	-	-	-	-	-
6.0	●	●	●	●	●
8.0	●	●	-	●	●

ねじ関連コンテンツ

技術情報	ねじの歴史/ねじの役目（ねじの基礎）ねじの種類/ボルトの適性締付軸力/適性締付トルク（ねじの基礎）ねじの破壊と強度計算/特殊ねじの使い方（ねじの基礎）ねじ用材料（ねじ-10）ねじのゆるみと防止策（ねじ-13）
特集ページ	ねじポンチ絵設計相談サービス寸法指定ねじ特集ねじ型式ご提案・置き換えサービスねじのゆるみ止め特集ネジザウルスのご紹介
関連商品	ネジ用アクセサリー・カバーキャップネジすべり止め液ネジ神様

型番リスト

表示件数

型番

CSPPNHB-ST3B-M1.6-3.5

CSPPNHB-ST3B-M1.7-3.5

ねじの呼び(M)	長さL(mm)	表面処理	RoHS?	最小発注数量

1.7	7	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.7	3	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.7	4.5	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.7	7	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.7	7	[クロメートメッキ] 黒色クロメート	-	1パック 1000個入り
1.7	7	[ニッケルメッキ] ニッケルメッキ	10	1パック 1000個入り
1.4	3	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.4	4	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.4	5	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.4	6	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.6	3	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.6	3.5	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.6	4	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.6	5	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.6	6	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.7	3	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.7	3.5	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.7	4	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.7	5	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.7	6	[三価クロメート] 三価ブラック	10	1パック 1000個入り
2	4	[三価クロメート] 三価ブラック	10	1パック 1000個入り
2	6	[三価クロメート] 三価ブラック	10	1パック 1000個入り
2	8	[三価クロメート] 三価ブラック	10	1パック 1000個入り
1.4	3	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.4	4	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.4	5	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.4	6	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.6	4	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.6	5	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.6	6	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.7	4	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.7	5	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.7	6	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
1.4	4	[クロメートメッキ] 黒色クロメート	-	1パック 1000個入り
1.4	3	[クロームメッキ] クロームメッキ	10	1パック 1000個入り
1.4	4	[クロームメッキ] クロームメッキ	10	1パック 1000個入り
1.4	5	[クロームメッキ] クロームメッキ	10	1パック 1000個入り
1.4	6	[クロームメッキ] クロームメッキ	10	1パック 1000個入り
1.6	5	[クロームメッキ] クロームメッキ	10	1パック 1000個入り
2	3	[クロームメッキ] クロームメッキ	10	1パック 1000個入り
1.4	4	[ニッケルメッキ] ニッケルメッキ	10	1パック 1000個入り
1.4	5	[ニッケルメッキ] ニッケルメッキ	10	1パック 1000個入り
1.6	5	[ニッケルメッキ] ニッケルメッキ	10	1パック 1000個入り
1.6	6	[ニッケルメッキ] ニッケルメッキ	10	1パック 1000個入り
1.7	6	[ニッケルメッキ] ニッケルメッキ	10	1パック 1000個入り
2	6	[ニッケルメッキ] ニッケルメッキ	10	1パック 1000個入り
2	4	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
2	8	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
2	5	[ニッケルメッキ] ニッケルメッキ	10	1パック 1000個入り
2	5	[三価クロメート] 三価ホワイト	10	1パック 1000個入り
2	6	[三価クロメート] 三価ホワイト	10	1パック 1000個入り

通常単価(税別) (税込単価)	通常出荷日

4,040円 ( 4,444円 )	1日目
3,311円 ( 3,642円 )	1日目
3,245円 ( 3,570円 )	1日目
3,474円 ( 3,821円 )	1日目
2,359円 ( 2,595円 )	9日目
2,532円 ( 2,785円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,123円 ( 4,535円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
4,040円 ( 4,444円 )	1日目
3,245円 ( 3,570円 )	1日目
3,245円 ( 3,570円 )	1日目
3,245円 ( 3,570円 )	1日目
3,245円 ( 3,570円 )	1日目
3,526円 ( 3,879円 )	1日目
3,245円 ( 3,570円 )	1日目
3,311円 ( 3,642円 )	1日目
3,245円 ( 3,570円 )	1日目
3,245円 ( 3,570円 )	1日目
3,507円 ( 3,858円 )	1日目
2,826円 ( 3,109円 )	1日目
4,266円 ( 4,693円 )	10日目
4,266円 ( 4,693円 )	10日目
4,266円 ( 4,693円 )	10日目
4,266円 ( 4,693円 )	10日目
4,266円 ( 4,693円 )	1日目
4,654円 ( 5,119円 )	1日目
2,532円 ( 2,785円 )	1日目
2,532円 ( 2,785円 )	1日目
2,532円 ( 2,785円 )	1日目
2,819円 ( 3,101円 )	1日目
2,532円 ( 2,785円 )	1日目
3,245円 ( 3,570円 )	1日目
3,245円 ( 3,570円 )	1日目
3,245円 ( 3,570円 )	1日目
2,532円 ( 2,785円 )	1日目
3,245円 ( 3,570円 )	1日目
3,245円 ( 3,570円 )	1日目

詳細情報

基本情報

基本情報

プラスチック（可塑性樹脂）専用タッピンねじ。
【特長】
・一般ねじに比べ頭部が非常に小さく、精密部品によく使われる。
・ねじ部の断面が、オニギリ形状（三角形）になっている。
・ねじ部は2条ねじで、繰返し使用してもネジばかにならず、可塑性樹脂の割れ、カケ、焼付も起こらない。
・詳細形状：なべ。
・取付穴形状：十字穴。
・材質：SWCH相当。
・ねじの呼び：M1.4、M1.6、M1.7、M2.0。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

0番3種十字穴付 Pタイプなべ小ねじ（パック品）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどのような材質がありますか？

鉄とステンレスです。
