コーナー用アジャスター
- 通常単価(税別)
- 595円
- 税込単価
- 655円
構造物同士を近接させたり、隅に寄せて設置可能なアジャスター。【特長】・平取部分...
詳細情報を確認する- 種類
- 各種アジャスタ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
AC12-Fの仕様・寸法情報
商品情報

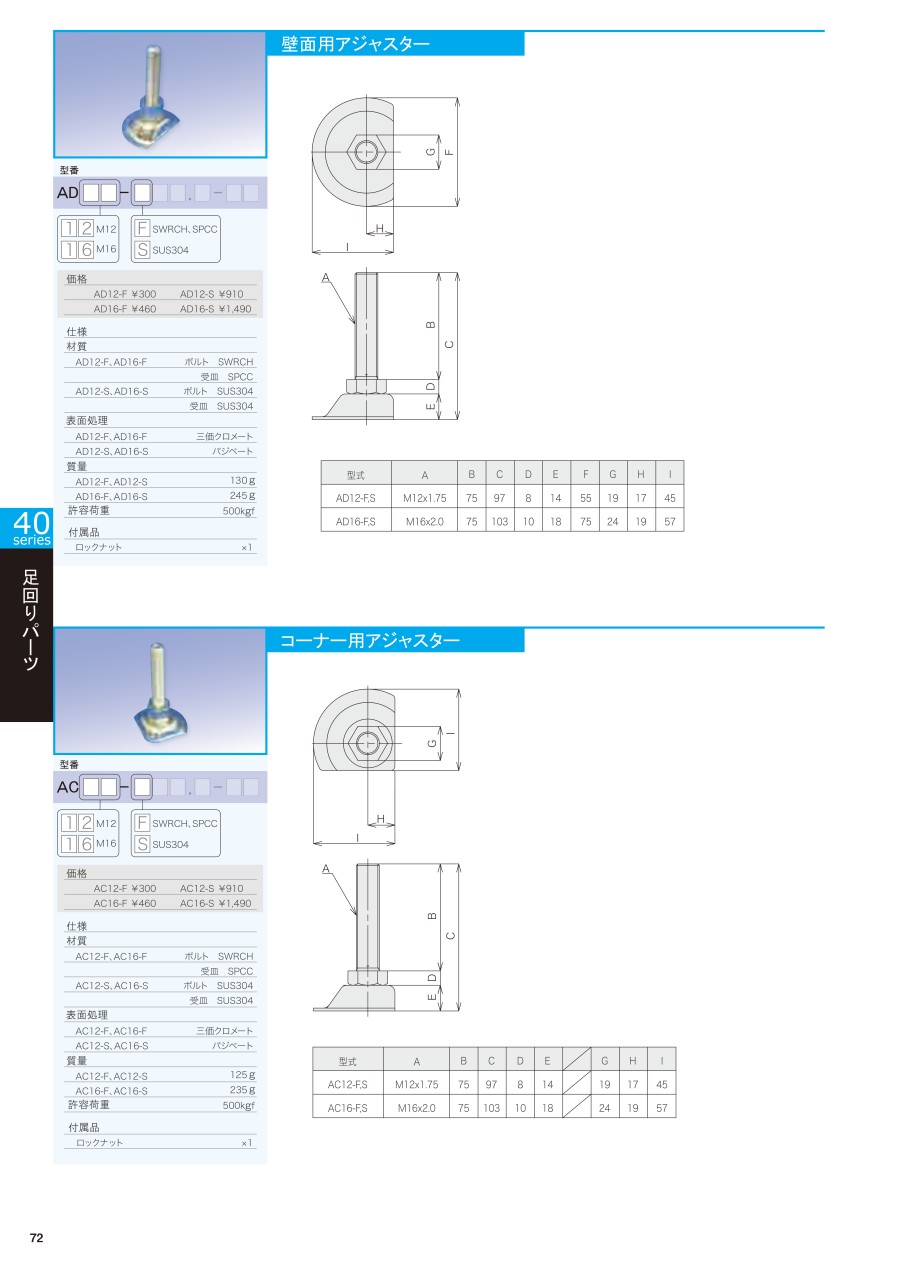

外形図
製品仕様
構造物同士を近接させたり、隅に寄せて設置できる。
- 材質
AC12-F／AC16-F ボルト：SWRCH、受皿：SPCC
AC12-S／AC16-S ボルト：SUS304、受皿：SUS304 - 表面処理
AC12-F／AC16-F：三価クロメート
AC12-S／AC16-S：パシベート - 質量
AC12-F／S：130g
AC16-F／S：240g - 許容荷重：500kgf
※AC12をフレームの端面に直接取り付ける場合はM12端面タップ加工が必要です。
※AC16をフレームの端面に直接取り付ける場合はM16端面タップ加工が必要です。
規格表
| 型式 | A | B | C | D | E | G | H | I |
|---|---|---|---|---|---|---|---|---|
| AC12-F,S | M12×1.75 | 75 | 97 | 8 | 14 | 19 | 17 | 45 |
| AC16-F,S | M16×2.0 | 75 | 103 | 10 | 18 | 24 | 19 | 57 |
選定サポート情報
詳細情報
基本情報
構造物同士を近接させたり、隅に寄せて設置可能なアジャスター。
【特長】
・平取部分が20mm未満の為、フレームセンターに取り付けても、フレームからはみ出すことはない。
・設置時、アジャスターパッドが邪魔にならない。
・許容荷重:500kgf。
【用途】
・筐体同士や筐体を壁などに密着して設置するときに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
類似品類似品をすべて見る
商品担当おすすめ
コーナー用アジャスターの型番AC12-Fのページです。
型番AC12-Fに関する仕様情報を記載しております。
コーナー用アジャスターのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qフレームにどのように取り付けたらいいですか？
A
レコフレームの種類により、端面にM16タップ加工が可能です。そこに取り付けてください。
