鉄 皿ばね座金 JIS B 1251 1種（ねじ用 重荷重用）
未確定：候補が2型番あります。
詳細情報
基本情報
ねじ用に専用設計された皿ばね座金。
【特長】
・傘状の形状をしており、高いゆるみ止めの効果を得ることができる。
・円錐上の形状になっていて、ネジを上から締結をし円錐形を押しつぶす形になる。
・皿バネはその形状から戻る力が作用し、それがばね効果となる。
・皿バネは軽荷重用と重荷重用と種類があり、荷重により使い分けることができる。
・自動車のクラッチに使われるものはダイヤフラムスプリングとも呼ばれる。
・材質：スチール／表面処理：三価ホワイト。
【用途】
・強力なボルトの締結の緩み止めとして使用。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
製品仕様
鉄皿ばね座金JISB12511種（ねじ用重荷重用）の外観
※こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
鉄皿ばね座金JISB12511種（ねじ用重荷重用）の寸法図
| 呼び | 生地 | ユニクロ | クロメート | 三価ホワイ卜 |
|---|---|---|---|---|
| JISM8-1H | ● | ● | ● | - |
| JISM10-1H | ● | ● | ● | - |
（単位：mm）
| 呼び | 内径 | 外径 | 重荷重 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| d | D | 厚さt | 基本高さ | 試験後の高さ | 試験荷重 | ||||
| 基本寸法 | 許容差 | 基本寸法 | 許容差 | 基本寸法 | 許容差 | H | H’（最小） | KN | |
| JIS M8-1H | 8.4 | +0.25 0 | 17.0 | 0 -0.30 | 1.8 | ±0.085 | 2.15 | 1.95 | 14.71 |
| JIS M10-1H | 10.5 | +0.30 0 | 21 | 0 -0.40 | 2.2 | ±0.10 | 2.65 | 2.40 | 23.54 |

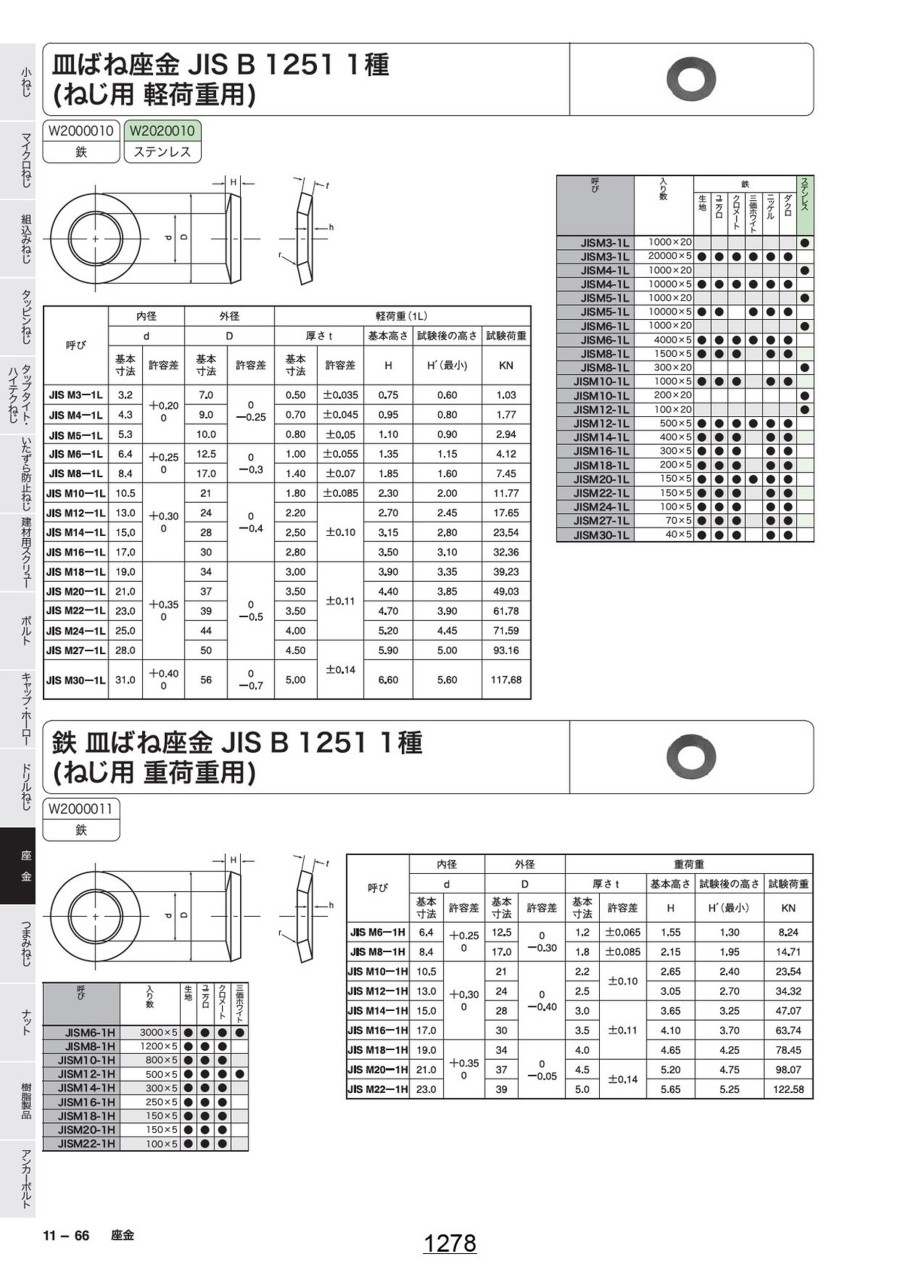

カタログ
