ＳＵＮＣＯ

ノルトロックワッシャー（ステンレス）【1～200個入り】

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 750円～341,100円

税込単価: 825円～375,210円

ウェッジロッキング機構を持ったワッシャー。【特長】・ノルトロックは軸力を利用し...

種類
ノルトロックワッシャ
材質
ステンレス
表面処理
なし
材質ステンレス
254SMO
表面処理(詳細)
なし
標準名称（材質）
ステンレス

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
販売単位は1組単位となります。

未確定：候補が14型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

内径 d

(mm)

厚さ t

(mm)

販売単位

径

RoHS?

最小発注数量

3	3.4	2.2	箱・パック	M3	10	1パック 200個入り
4	4.4	2.2	バラ(1個から購入可能)	M4	10	1個
5	5.4	2.2	バラ(1個から購入可能)	M5	10	1個
6	6.5	2.2	バラ(1個から購入可能)	M6	10	1個
8	8.7	2	バラ(1個から購入可能)	M8	10	1個
10	10.7	2	バラ(1個から購入可能)	M10	10	1個
12	13	2	バラ(1個から購入可能)	M12	10	1個
14	15.2	3	バラ(1個から購入可能)	M14	10	1個
16	17	3	バラ(1個から購入可能)	M16	10	1個
18	19.5	3.2	バラ(1個から購入可能)	M18	10	1個
20	21.4	3	バラ(1個から購入可能)	M20	10	1個
22	23.4	3.2	箱・パック	M22	10	1個
24	25.3	3.2	バラ(1個から購入可能)	M24	10	1個
30	31.4	6.8	箱・パック	M30	10	1パック 50個入り

通常単価(税別) (税込単価)	通常出荷日

89,838円 ( 98,822円 )	1日目
750円 ( 825円 )	1日目
750円 ( 825円 )	1日目
750円 ( 825円 )	1日目
801円 ( 881円 )	1日目
929円 ( 1,022円 )	1日目
1,683円 ( 1,851円 )	1日目
2,771円 ( 3,048円 )	1日目
2,415円 ( 2,657円 )	1日目
3,626円 ( 3,989円 )	1日目
3,626円 ( 3,989円 )	在庫品1日目当日出荷可能
5,511円 ( 6,062円 )	1日目
6,835円 ( 7,519円 )	1日目
341,100円 ( 375,210円 )	1日目

基本情報

ウェッジロッキング機構を持ったワッシャー。
【特長】
・ノルトロックは軸力を利用した緩み止め商品。
・緩んで困る重要な部分に対して、安全・簡単・確実にボルト、ナットを締結する。
・張力を利用したセルフロック。ノルトロックの安全な緩み止めシステムは2枚組のワッシャーから構成しており、内側のカム面とカム面を向かい合わせにして使用。
【用途】
・電力、輸送、海洋開発、鉱業、採石業、建設、橋梁、加工製造業、造船、農林業、重機等。

ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
販売単位は1組単位となります。

商品情報

摩擦に依存しない緩み止め製品

ウェッジロッキング機構

クサビ状のカムを利用したウェッジロッキングの技術に基づいており、激しい振動や変動荷重に対してもボルト締結体の回転緩みを物理的に防止することができる。
摩擦を利用するのではなくボルト締結体の軸力そのもので緩みを防止する。このシステムは、片面がカム面、反対の面が放射状のリブ面からなる2枚組のワッシャーで構成されている。
カムの角度（α）がねじリード角度（β）よりも大きく設計されており、カム面とカム面によってクサビ効果が生まれるため、回転によるボルトの緩みを防止することができる。そのためノルトロックワッシャーは、並目以下の細目・極細目でも使用可能。逆に並目よりピッチの大きなタッピンねじや木ねじでは十分な緩み止め効果が得られない。
再利用可能だが、再利用限度回数は解除時に起こるカム面の摩耗量によるため、締結されている軸力に応じて変動する。また、細目・極細目等でピッチが細くなると解除時の摩耗量も大きくなり、再利用限度回数が減少する。

ノルトロックワッシャーの外形図・寸法

外形図

（単位：mm）

型式	φd（内径）	φD（外径）	T（厚さ）
型式	φd（内径）	φD（外径）	鉄（SC材）	SUS	254SMO
NL3	3.4	7.0	1.8	2.2	2.2
NL4	4.4	7.6	1.8	2.2	2.2
NL5	5.4	9.0	1.8	2.2	2.2
NL6	6.5	10.8	1.8	2.2	2.2
NL8	8.7	13.5	2.5	2.0	2.0
NL10	10.7	16.6	2.5	2.0	2.0
NL11	11.4	18.5	2.5	2.2	2.2
NL12	13.0	19.5	2.5	2.0	2.0
NL14	15.2	23.0	3.4	3.0	3.0
NL16	17.0	25.4	3.4	3.0	3.0
NL18	19.5	29.0	3.4	3.2	3.2
NL20	21.4	30.7	3.4	3.0	3.0
NL22	23.4	34.5	3.4	3.2	3.2
NL24	25.3	39.0	3.4	3.2	3.2
NL27	28.4	42.0	5.8	6.8	5.8
NL30	31.4	47.0	5.8	6.8	5.8
NL33	34.4	48.5	5.8	6.8	5.8
NL36	37.4	55.0	6.6	6.8	5.8
NL39	40.4	58.5	6.6	6.8	5.8

ノルトロックワッシャーの使用方法・注意点

タップ穴
ボルト／ナットと相手材の間に取り付けてご使用ください。

座繰り穴
ワッシャー外径がボルト頭より大きな場合があるため、寸法をご確認の上でご使用願います。

貫通穴
ボルト側・ナット側の両方にノルトロックワッシャーを使用してください。
一方のみで使用された場合、ノルトロックの取付が無い方に緩みが発生する恐れがありますので、くれぐれもご注意願います。

スタッドボルト
接着剤を使用することなくご使用いただけます。

下穴が大きい場合や長穴、または相手材表面が柔らかい場合
外径を広げた幅広（SP）タイプのノルトロックワッシャーをご推奨します。フランジボルト/ナットと併用いただくと、より効果的です。

以下のような設計でのご使用はお避けください

平座金・スプリングワッシャー等、他の座金との併用
相手材が焼き入れ等により、ノルトロックワッシャーより固い場合
相手材が非常に柔らかい場合（木材・プラスチック等）
膜厚の厚い塗装面など相手材が陥没、または大きくなじむ場合
被締結材間やボルト／ナットとの間が、ベアリングのように滑る前提の場合
中間留め等で軸力が発生しない場合

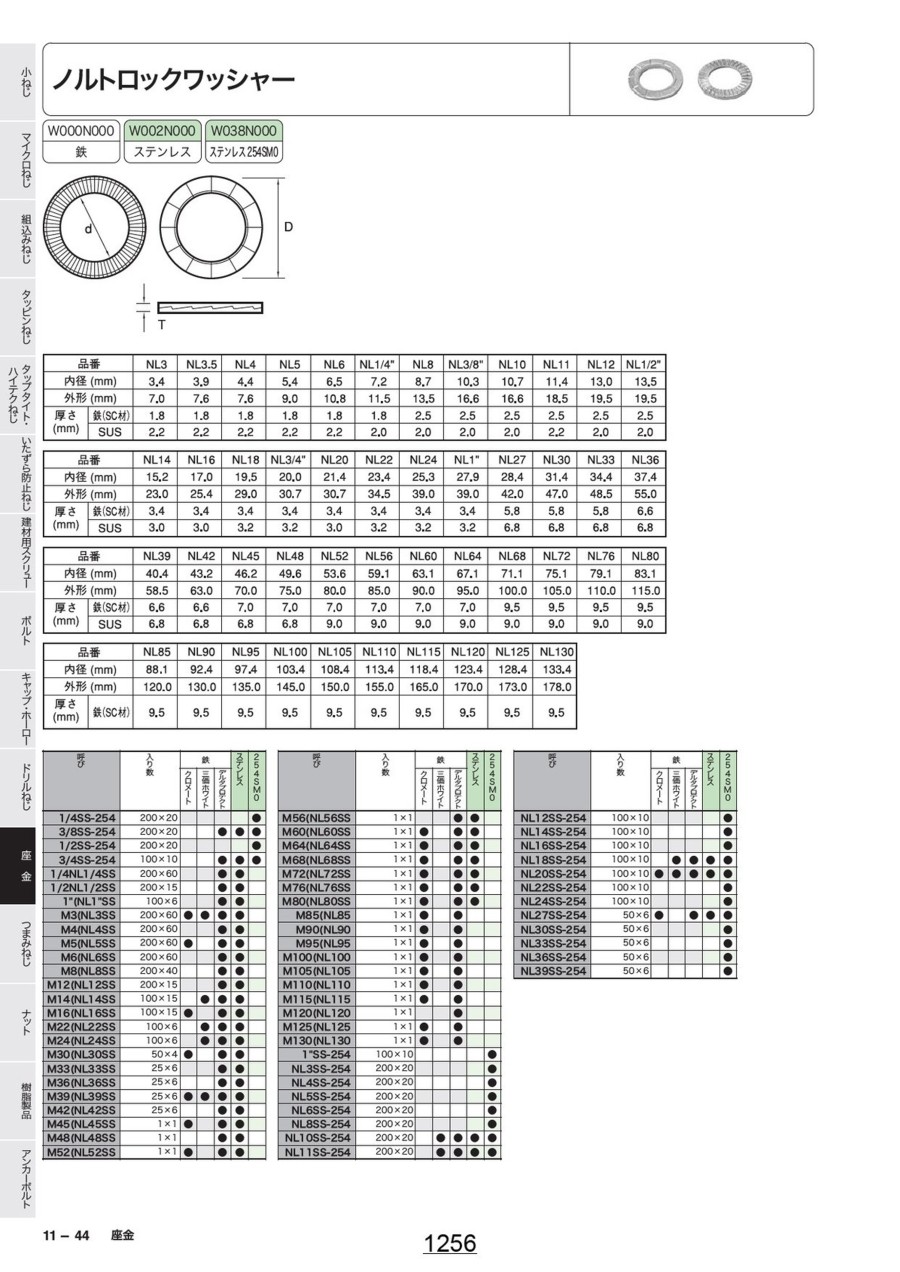

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ノルトロックワッシャー（ステンレス）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qどういった条件で使用可能ですか?

標準のボルトナットと同じ温度条件で使用でき、再使用も可能です。

この商品を見た人は、こんな商品も見ています

	今見ている商品ノルトロックワッシャー（ステンレス）	ステンレスパッキングワッシャー SM （NBR）	ステンレスパッキングワッシャー（シリコンゴム）	丸ワッシャー JIS小形ステンレス表面処理なし	丸ワッシャー ISO小形ステンレス表面処理なし	丸ワッシャー特寸ステンレス
メーカー	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ	ＳＵＮＣＯ
通常価格	750円-	108円 -	168円 -	206円 -	206円 -	31円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	ノルトロックワッシャ	シール座金	シール座金	平座金	平座金	平座金
材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス
表面処理	なし	なし	なし	なし	なし	-
材質ステンレス	254SMO	SUS304	SUS304	SUS304	SUS304	SUS304
表面処理(詳細)	なし	なし	なし	なし	なし	-
