ノルトロックワッシャー(幅広)【1~200個入り】

ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
  • 販売単位は1組単位となります。
未確定:候補が9型番あります。
数量:

型番リスト

表示件数

ねじの呼び(M)

材質

内径 d

(mm)

表面処理

厚さ t

(mm)

販売単位

材質 スチール

材質 ステンレス

表面処理(詳細)

外径 D

(mm)

標準名称(材質)

RoHS?最小発注数量
4
ステンレス
4.4
[なし] なし
2.2
箱・パック
-
254SMO
[なし] なし
-
M4
ステンレス
10
1個
5
ステンレス
5.4
[なし] なし
2.2
バラ(1個から購入可能)
-
254SMO
[なし] なし
-
M5
ステンレス
10
1個
6
ステンレス
6.5
[なし] なし
2
箱・パック
-
254SMO
[なし] なし
-
M6
ステンレス
10
1パック

200個入り

8
ステンレス
8.7
[なし] なし
2
バラ(1個から購入可能)
-
254SMO
[なし] なし
-
M8
ステンレス
10
1個
10
ステンレス
10.7
[なし] なし
2
バラ(1個から購入可能)
-
254SMO
[なし] なし
-
M10
ステンレス
10
1個
12
ステンレス
13
[なし] なし
3
バラ(1個から購入可能)
-
254SMO
[なし] なし
-
M12
ステンレス
10
1個
16
ステンレス
17
[なし] なし
3.2
バラ(1個から購入可能)
-
254SMO
[なし] なし
-
M16
ステンレス
10
1個
20
ステンレス
21.4
[なし] なし
3.2
バラ(1個から購入可能)
-
254SMO
[なし] なし
-
M20
ステンレス
10
1個
24
ステンレス
25.3
[なし] なし
3.2
箱・パック
-
254SMO
[なし] なし
-
M24
ステンレス
10
1パック

50個入り

通常単価(税別) (税込単価)
通常出荷日
672
( 739 )
1日目
739
( 813 )
1日目
111,802100,621
( 110,683 )
1日目
1,081
( 1,189 )
1日目
1,710
( 1,881 )
1日目
2,841
( 3,125 )
1日目
3,626
( 3,989 )
1日目
6,042
( 6,646 )
1日目
422,913380,621
( 418,683 )
1日目

詳細情報

基本情報

ウェッジロッキング機構を持ったワッシャー。
【特長】
・ノルトロックは軸力を利用した緩み止め商品。
・緩んで困る重要な部分に対して、安全・簡単・確実にボルト、ナットを締結する。
・張力を利用したセルフロック。ノルトロックの安全な緩み止めシステムは2枚組のワッシャーから構成しており、内側のカム面とカム面を向かい合わせにして使用。
【用途】
・電力、輸送、海洋開発、鉱業、採石業、建設、橋梁、加工製造業、造船、農林業、重機等。

ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
  • 販売単位は1組単位となります。

商品情報

相手材の負荷を軽減したい場合や接地面積を広げて緩み止め効果を確実にしたい場合に有効な幅広タイプ

外観

外観

  • 外径を広げた幅広タイプは下穴が大きい、塗装面への締結、相手材が柔らかい等、相手材の負荷を軽減したい場合や接地面積を広げて緩み止め効果を確実にしたい場合に最適。
  • 荷重の分布を最適化するため、フランジが付いたボルト・ナットとの併用が理想的。
  • 幅広ワッシャーを使用して締結すると、締め付けによる荷重がより広範囲に分散され、相手材接地面への負荷が軽減される。

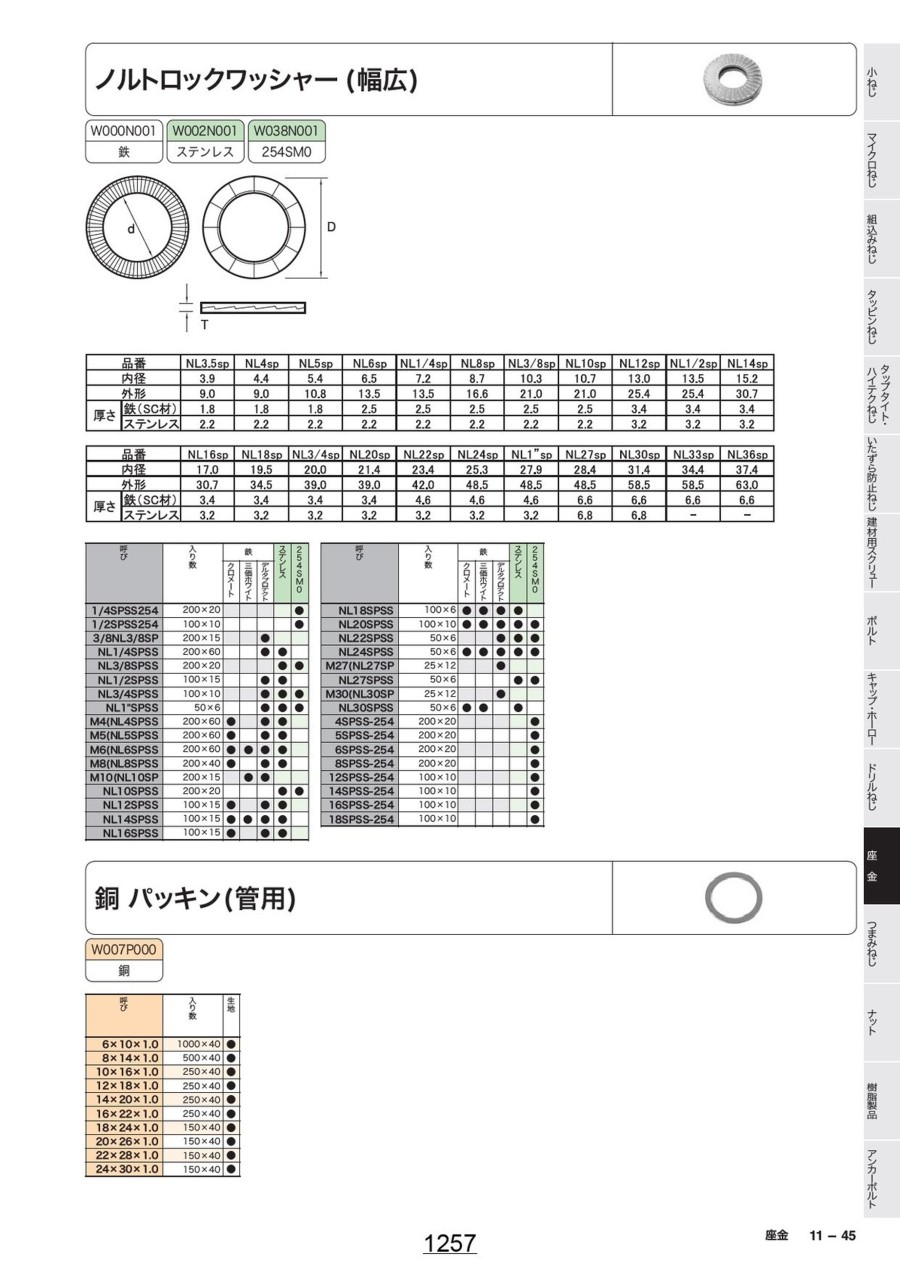

ノルトロックワッシャー(幅広)の外形図・寸法

外形図

外形図

(単位:mm)

型式φd(内径)φD(外径)T(厚さ)
鉄(SC材)SUS254SMO
NL4sp4.49.01.82.22.2
NL5sp5.410.81.82.22.2
NL6sp6.513.52.52.02.0
NL8sp8.716.62.52.02.0
NL10sp10.721.02.52.02.0
NL12sp13.025.43.43.03.0
NL14sp15.230.73.43.23.2
NL16sp17.030.73.43.23.2
NL18sp19.534.53.43.23.2
NL20sp21.439.03.43.23.2
NL22sp23.442.04.63.23.2
NL24sp25.348.54.63.23.2
NL27sp28.448.55.86.85.8

ノルトロックワッシャーの使用方法・注意点

タップ穴

タップ穴
ボルト/ナットと相手材の間に取り付けてご使用ください。

座繰り穴

座繰り穴
DIN974規格の座繰り穴径に合わせた設計となっていますが、ワッシャー外径がボルト頭より大きい場合があるため事前に寸法確認の上、ご使用下さい。

貫通穴

貫通穴
必ずボルト側・ナット側の両方にご使用ください。片方のみにご使用の場合、他方から緩みが発生するリスクがあります。

スタッドボルト

スタッドボルト
接着剤を使用することなくご使用いただけます。

下穴が長穴や大きな穴の場合

下穴が長穴や大きな穴の場合
外径を広げた幅広タイプのノルトロックワッシャーをおすすめします。フランジボルト・ナットと併せてご使用いただくとより効果的です。

相手材が軟らかい場合

相手材が軟らかい場合
外径を広げた幅広タイプのノルトロックワッシャーをおすすめします。フランジボルト・ナットと併せてご使用いただくとより効果的です。

下記のような構成ではご使用いただけません

  • 平座金・スプリングワッシャーとの併用
  • 相手材がノルトロックワッシャーより硬い場合
  • 相手材が木材やプラスチック等、非常に柔らかい場合
  • 膜厚の厚い塗装面等、相手材表面が陥没したり大きくなじむ締結箇所
  • 被締結材間やボルト/ナットとの間が滑る前提となるベアリング構造等の場合
  • 中間留め等軸力が発生しない締結箇所

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ノルトロックワッシャー(幅広)のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Qどういった条件で使用可能ですか?
A
標準のボルトナットと同じ温度条件で使用でき、再使用も可能です。
