材質／表面処理	付属品
鉄 SS400／黒染め	六角穴付ボルト（SCM435／黒染め）…2本（1）ウレタンボルト（SBUH6.8）…1本
ステンレス SUS304	六角穴付ボルト（SUSXM7）…2本（1）ウレタンボルト（SBUH6.8）…1本

規格表

型番		レールサイズ	対応メーカー・シリーズ			W	H	A	S1	S2	P	T	M （細目）	D	付属品
鉄（黒染め）	ステンレス	レールサイズ	IKO社	NSK社	THK社	W	H	A	S1	S2	P	T	M （細目）	D	ボルト
LSMN-01-U	LSMN-01S-U	18	-	-	SHW12	50	30	21.5	25	10	35	12	M6×P0.75	5.5	M5×35
LSMN-01-U	LSMN-01S-U	24	-	-	SHW14	50	30	21.5	25	10	35	12	M6×P0.75	5.5	M5×35
LSMN-02-U	LSMN-02S-U	33	LWFF33 LWFS33	LW17EL	SHW17	65	32	24.5	34	12	50	12	M6×P0.75	5.5	M5×35
LSMN-03-U	LSMN-03S-U	37	LWFF37 LWFS37	LW21EL	SHW21	65	38	28.5	38	15	50	12	M6×P0.75	5.5	M5×40
LSMN-04-U	LSMN-04S-U	42	LWFF42 LWFS42	LW27EL	SHW27	75	45	34.5	43	17	60	16	M8×P1.0	6.6	M6×50
LSMN-05-U	LSMN-05S-U	69	LWFF69	LW35EL	SHW35	125	49.5	42.5	70	22	100	16	M8×P1.0	9.0	M8×55

※本製品は（株）岩田製作所の独自規格品であり、表中に記載のメーカーが保証するものではありません。

型番リスト

表示件数

型番

材質

材質詳細

表面処理

IKO 対応シリーズ

NSK 対応シリーズ

THK 対応シリーズ

幅

(mm)

高さ

(mm)

厚さ

(mm)

付属ボルト

RoHS?

最小発注数量

スチール	SS400	黒染め	-	-	SHW12,SHW14	50	30	12	M5×35	10	1個
ステンレス	SUS304	なし	-	-	SHW12,SHW14	50	30	12	M5×35	10	1個
スチール	SS400	黒染め	LWFF33,LWFS33	LW17EL	SHW17	65	32	12	M5×35	10	1個
ステンレス	SUS304	なし	LWFF33,LWFS33	LW17EL	SHW17	65	32	12	M5×35	10	1個
スチール	SS400	黒染め	LWFF37,LWFS37	LW21EL	SHW21	65	38	12	M5×40	10	1個
ステンレス	SUS304	なし	LWFF37,LWFS37	LW21EL	SHW21	65	38	12	M5×40	10	1個
スチール	SS400	黒染め	LWFF42,LWFS42	LW27EL	SHW27	75	45	16	M6×50	10	1個
ステンレス	SUS304	なし	LWFF42,LWFS42	LW27EL	SHW27	75	45	16	M6×50	10	1個
スチール	SS400	黒染め	LWFF69	LW35EL	SHW35	125	49.5	16	M8×55	10	1個
ステンレス	SUS304	なし	LWFF69	LW35EL	SHW35	125	49.5	16	M8×55	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,099円 ( 2,309円 )	5日目
3,055円 ( 3,361円 )	5日目
2,402円 ( 2,642円 )	5日目
3,481円 ( 3,829円 )	5日目
2,402円 ( 2,642円 )	5日目
3,481円 ( 3,829円 )	5日目
2,892円 ( 3,181円 )	5日目
4,151円 ( 4,566円 )	5日目
3,490円 ( 3,839円 )	5日目
6,555円 ( 7,211円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・主要直動メーカーのガイドレールに対応した、抜け止め用、位置決め用のストッパーを標準化。
・主要レールサイズ15、20、25、30、35等に合わせた専用設計。
・金属同士の衝撃音を緩和するウレタン付やウレタンボルト付。
・ウレタンボルトは先端のウレタン部が交換可能。
【用途】
・ガイドレールの抜け止めや位置決めにご使用。

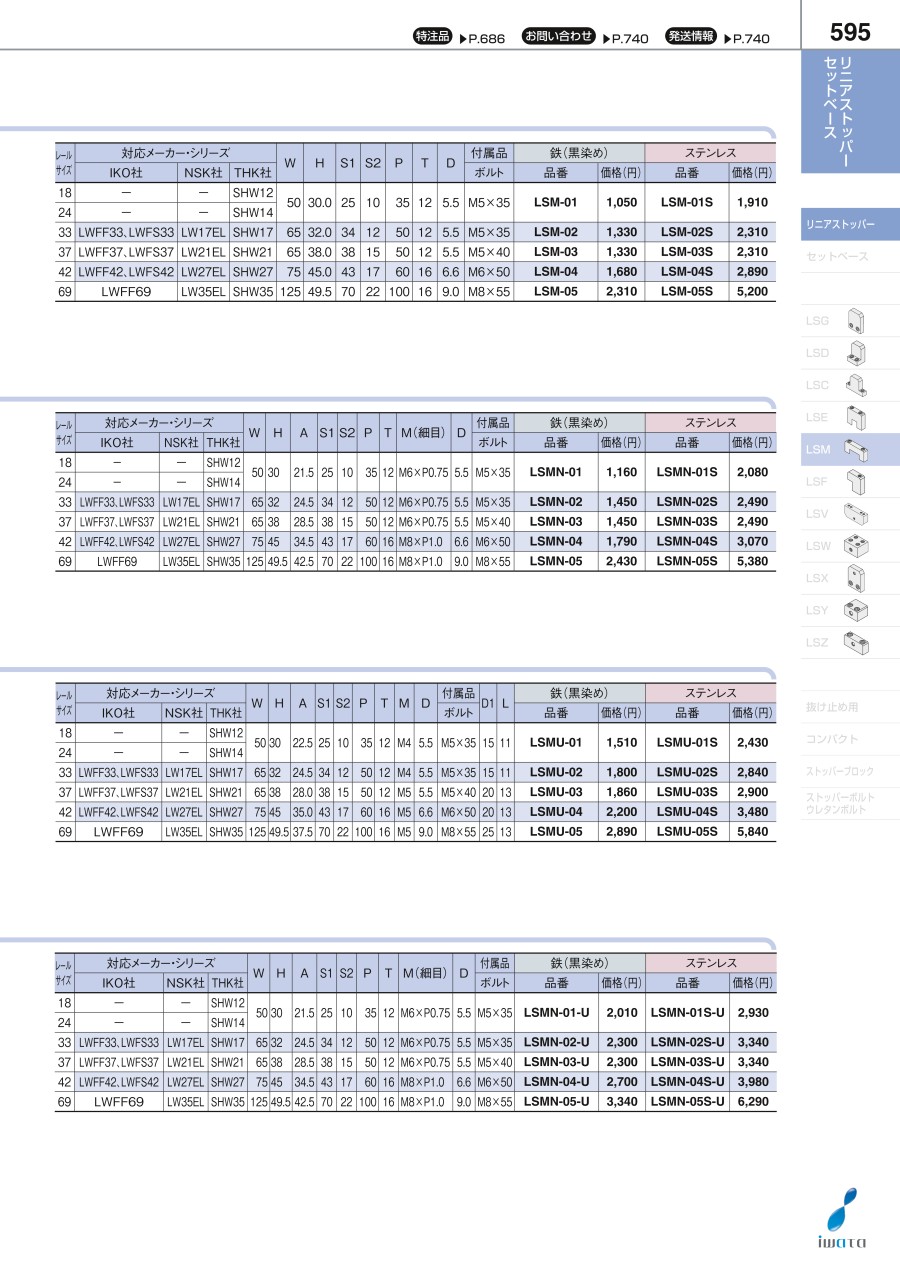

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
