リニアストッパー ウレタンボルト付 LSY-N-U 形状（1）
- 通常単価(税別)
- 2,342円～2,951円
- 税込単価
- 2,576円～3,246円
【特長】・ガイドレールの抜け止めや位置決めにご使用いただけます・ウレタン（ボル...
詳細情報を確認する- 種類
- ストッパー
- 幅 (mm)
- 32
- 厚さ (mm)
- 25
- ノックピン
- 4X10
未確定：候補が4型番あります。
商品情報
外形図
単位：mm
製品仕様
| 材質／表面処理 | 付属品 |
|---|---|
| 鉄 SS400／黒染め | 六角穴付低頭ボルト （S45C／黒染め）…2本 ノックピンm6（SUJ2）…2本 （1）ウレタンボルト（SBUH8）…1本 |
| ステンレス SUS304 | 六角穴付低頭ボルト （S45C／クロメートメッキ白色）…2本 ノックピンm6（SUJ2）…2本 （1）ウレタンボルト（SBUH8）…1本 |

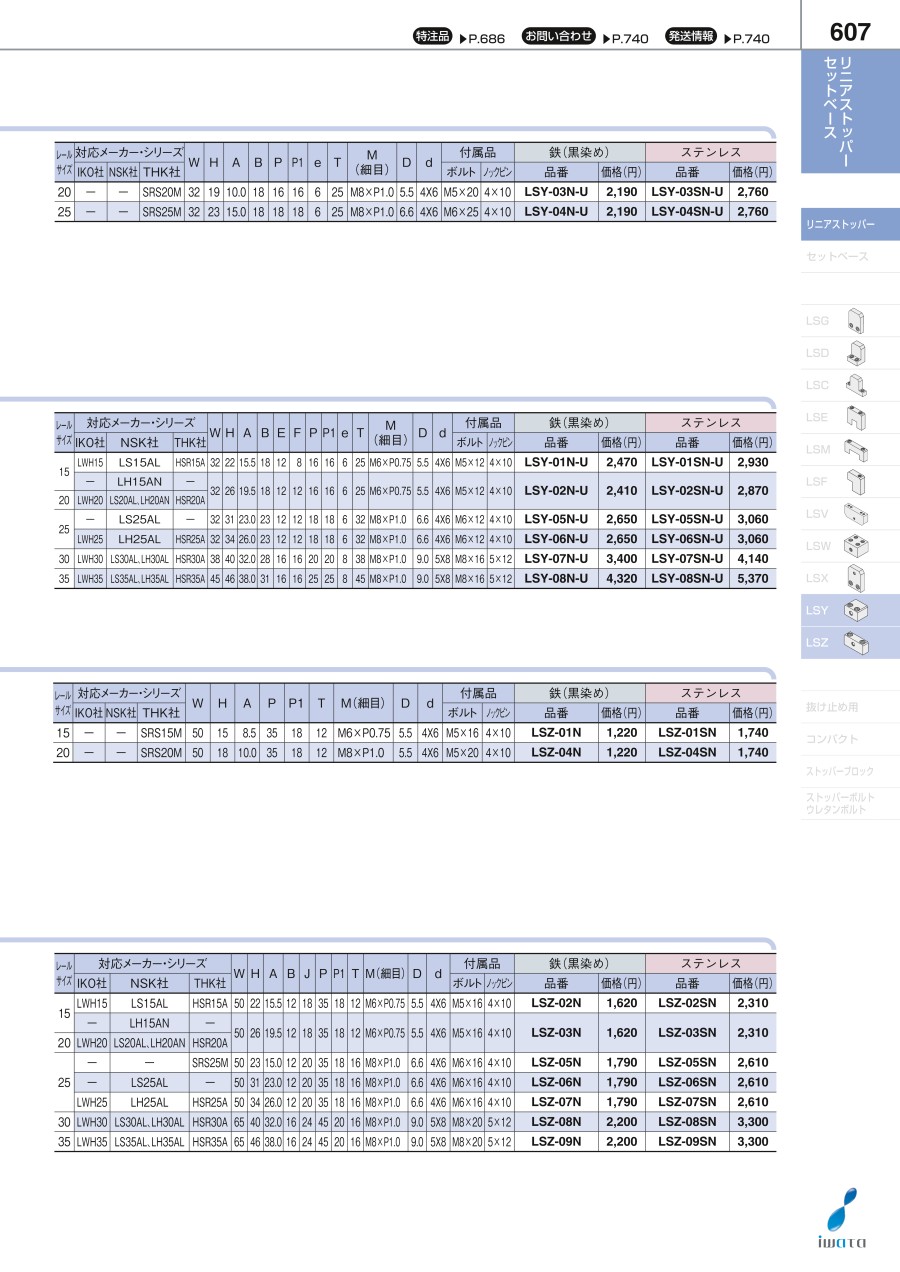

規格表
| 型番 | レール サイズ | 対応メーカー・ シリーズ | W | H | A | B | P | P1 | e | T | M （細目） | D | d | 付属品 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 鉄 （黒染め） | ステンレス | THK社 | ボルト | ノックピン | ||||||||||||
| LSY-03N-U | LSY-03SN-U | 20 | SRS20M | 32 | 19 | 10.0 | 18 | 16 | 16 | 6 | 25 | M8×P1.0 | 5.5 | 4×6 | M5×20 | 4×10 |
| LSY-04N-U | LSY-04SN-U | 25 | SRS25M | 32 | 23 | 15.0 | 18 | 18 | 18 | 6 | 25 | M8×P1.0 | 6.6 | 4×6 | M6×25 | 4×10 |
※本製品は（株）岩田製作所の独自規格品であり、表中に記載のメーカーが保証するものではありません。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,342円 ( 2,576円 ) | 5日目 |
2,951円 ( 3,246円 ) | 5日目 |
2,342円 ( 2,576円 ) | 5日目 |
2,951円 ( 3,246円 ) | 5日目 |
詳細情報
基本情報
【特長】
・ガイドレールの抜け止めや位置決めにご使用いただけます
・ウレタン（ボルト）付のタイプは衝撃音を緩和します
・主要レールサイズ15、20、25、30、35等に合わせた専用設計
