皿ばね 重荷重用 大陽ステンレススプリング製【1～5000個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 26円～245,895円特別価格
- 税込単価
- 29円～270,485円特別価格
バネとしての機能が主目的の皿ばね。【特長】・材質：スチール／ステンレス。・大陽...
詳細情報を確認する
未確定：候補が40型番あります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26円 ( 29円 ) | 1日目 |
58円 ( 64円 ) | 1日目 |
18,765円16,888円 ( 18,577円 ) | 7日目 |
245,895円221,305円 ( 243,436円 ) | 7日目 |
41,440円37,296円 ( 41,026円 ) | 1日目 |
54,838円49,354円 ( 54,289円 ) | 7日目 |
38,978円35,080円 ( 38,588円 ) | 1日目 |
213円 ( 234円 ) | 1日目 |
19,810円17,829円 ( 19,612円 ) | 1日目 |
220円 ( 242円 ) | 1日目 |
35円 ( 39円 ) | 1日目 |
64円 ( 70円 ) | 1日目 |
72円 ( 79円 ) | 1日目 |
96円 ( 106円 ) | 1日目 |
161円 ( 177円 ) | 1日目 |
193円 ( 212円 ) | 1日目 |
353円 ( 388円 ) | 1日目 |
510円 ( 561円 ) | 1日目 |
764円 ( 840円 ) | 1日目 |
213円 ( 234円 ) | 在庫品1日目当日出荷可能 |
220円 ( 242円 ) | 1日目 |
41円 ( 45円 ) | 1日目 |
50円 ( 55円 ) | 1日目 |
62円 ( 68円 ) | 1日目 |
88円 ( 97円 ) | 1日目 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
161円 ( 177円 ) | 1日目 |
279円 ( 307円 ) | 1日目 |
399円 ( 439円 ) | 1日目 |
638円 ( 702円 ) | 1日目 |
1,328円 ( 1,461円 ) | 1日目 |
1,733円 ( 1,906円 ) | 1日目 |
3,382円 ( 3,720円 ) | 1日目 |
4,507円 ( 4,958円 ) | 1日目 |
9,372円8,622円 ( 9,484円 ) | 1日目 |
11,379円10,241円 ( 11,265円 ) | 1日目 |
214円 ( 235円 ) | 1日目 |
218円 ( 240円 ) | 在庫品1日目当日出荷可能 |
27円 ( 30円 ) | 1日目 |
38円 ( 42円 ) | 1日目 |
詳細情報
基本情報
バネとしての機能が主目的の皿ばね。
【特長】
・材質：スチール／ステンレス。
・大陽ステンレススプリング製。
・中心に穴のある円錐状に成形した、きわめて簡単なバネ。
・ばねの高さと板厚の比、及び直列、並列との組合せ方で種々の荷重特性が得られる。
・ばねに軸方向からの荷重がかかると、円錐状の部分が弾性的に変形（タワミ）にバネ作用する原理。
・小さなタワミで大きなバネ力が得られる。
【用途】
・強力なボルトの締結の緩み止めとして使用。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
商品情報
皿ばね 重荷重用の仕様
皿ばね 重荷重用の外観
※商品画像は代表画像です。
皿ばね 重荷重用の寸法図
（単位：mm）
| 呼び JIS | 呼び No. | 呼び (SUNCO) | 内径 | 外径 | 板厚 | 高さ | f=0.75hのとき（参考） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 許容差 | D | 許容差 | t | h | t＋h | 許容差 | ばね力p N｛kgf｝ | 使用撓み=0.75h mm | 最大応力δ N/mm2｛kgf/mm2｝ | |||
| 8 | 1 | M4 | 4.2 | +0.15 0 | 8 | 0 -0.15 | 0.4 | 0.2 | 0.6 | ±0.1 | 205.9｛21｝ | 0.15 | 1,216.0｛124｝ |
| 10 | 2 | M5 | 5.2 | 10 | 0.5 | 0.25 | 0.75 | 323.6｛33｝ | 0.19 | 1,216.0｛124｝ | |||
| 12.5 | 3 | M6 | 6.2 | 12.5 | 0 -0.2 | 0.7 | 0.3 | 1 | 667.1｛67｝ | 0.22 | 1,382.7｛141｝ | ||
| 14 | 4 | M7 | 7.2 | 14 | 0.8 | 0.3 | 1.1 | 794.3｛81｝ | 0.22 | 1,304.3｛133｝ | |||
| 16 | 5 | M8 | 8.2 | 16 | 0.9 | 0.35 | 1.25 | 1,029.7｛105｝ | 0.26 | 1,333.7｛136｝ | |||
| 18 | 6 | M9 | 9.2 | 18 | 1 | 0.4 | 1.4 | ±0.15 | 1,274.9｛130｝ | 0.3 | 1,323.9｛135｝ | ||
| 20 | 7 | M10 | 10.2 | +0.2 0 | 20 | 0 -0.25 | 1.1 | 0.45 | 1.55 | 1,520.0｛155｝ | 0.34 | 1,284.7｛131｝ | |
| ※22.5 | 8 | M11 | 11.2 | 22.5 | 1.25 | 0.5 | 1.75 | 1,931.9｛197｝ | 0.37 | 1,294.5｛132｝ | |||
| ※25 | 9 | M12 | 12.2 | 25 | 1.5 | 0.55 | 2.05 | 2,922.4｛298｝ | 0.41 | 1,422.0｛145｝ | |||
| ※28 | 10 | M14 | 14.2 | 28 | 1.5 | 0.65 | 2.15 | 2,843.9｛290｝ | 0.49 | 1,274.9｛130｝ | |||
| ※31.5 | 11 | M16 | 16.3 | 31.5 | 0 -0.3 | 1.75 | 0.7 | 2.45 | 3,873.6｛395｝ | 0.52 | 1,294.5｛132｝ | ||
| 35.5 | 12 | M18 | 18.3 | +0.25 0 | 35.5 | 2 | 0.8 | 2.8 | 5,197.5｛530｝ | 0.6 | 1,333.7｛136｝ | ||
| ※40 | 13 | M20 | 20.4 | 40 | 2.25 | 0.9 | 3.15 | 6,501.8｛663｝ | 0.67 | 1,323.9｛135｝ | |||
| 45 | 14 | M22 | 22.4 | 45 | 2.5 | 1 | 3.5 | ±0.2 | 7,698.2｛785｝ | 0.75 | 1,294.5｛132｝ | ||
| 50 | 15 | M25 | 25.4 | 50 | 3 | 1.1 | 4.1 | 11,964｛1,220｝ | 0.82 | 1,422.0｛145｝ | |||
| 56 | 16 | M28 | 28.5 | 56 | 0 -0.35 | 3 | 1.3 | 4.3 | 11,376｛1,160｝ | 0.97 | 1,265.1｛129｝ | ||
| 63 | 17 | M30 | 31 | +0.3 | 63 | 3.5 | 1.4 | 4.9 | 15,004｛1,530｝ | 1.05 | 1,294.5｛132｝ | ||
| 71 | 18 | M35 | 36 | +0.5 0 | 71 | 0 -0.5 | 4 | 1.6 | 5.6 | +0.4 -0.2 | 20,545｛2,095｝ | 1.2 | 1,333.7｛136｝ |
| 80 | 19 | M40 | 41 | 80 | 5 | 1.7 | 6.7 | 33,588｛3,425｝ | 1.3 | 1,451.4｛148｝ | |||
| 90 | 20 | M45 | 46 | 90 | 5 | 2 | 7 | 31,411｛3,203｝ | 1.5 | 1,294.5｛132｝ | |||
| 100 | 21 | M50 | 51 | +0.6 0 | 100 | 0 -1 | 6 | 2.2 | 8.2 | +0.55 -0.25 | 48,013｛4,896｝ | 1.65 | 1,422.0｛145｝ |
| 112 | 22 | M56 | 57 | 112 | 6 | 2.5 | 8.5 | 43,757｛4,462｝ | 1.9 | 1,235.6｛126｝ | |||
| 125 | 23 | M63 | 64 | 125 | 8 | 2.6 | 10.6 | +0.6 -0.25 | 85,975｛8,767｝ | 1.9 | 1,471.0｛150｝ | ||
| 140 | 24 | M71 | 72 | +1 0 | 140 | 8 | 3.2 | 11.2 | 85,347｛8,703｝ | 2.4 | 1,372.9｛140｝ | ||
| 160 | 25 | M81 | 82 | 160 | 0 -1.2 | 10 | 3.5 | 13.5 | +0.7 -0.35 | 138,333｛14,106｝ | 2.5 | 1,480.8｛151｝ | |
| 180 | 26 | M91 | 92 | 180 | 10 | 4 | 14 | 125,623｛12,810｝ | 3 | 1,294.5｛132｝ | |||
- ※1上記ばね力は、ばね用鋼の場合でSUS304については上記値の約90%の値です。
- ※2最大応力は、皿ばね内側下端部に生じる最大引張り応力値を示す。
- ※3※印のサイズは、板厚、高さ等がJISと異なります。

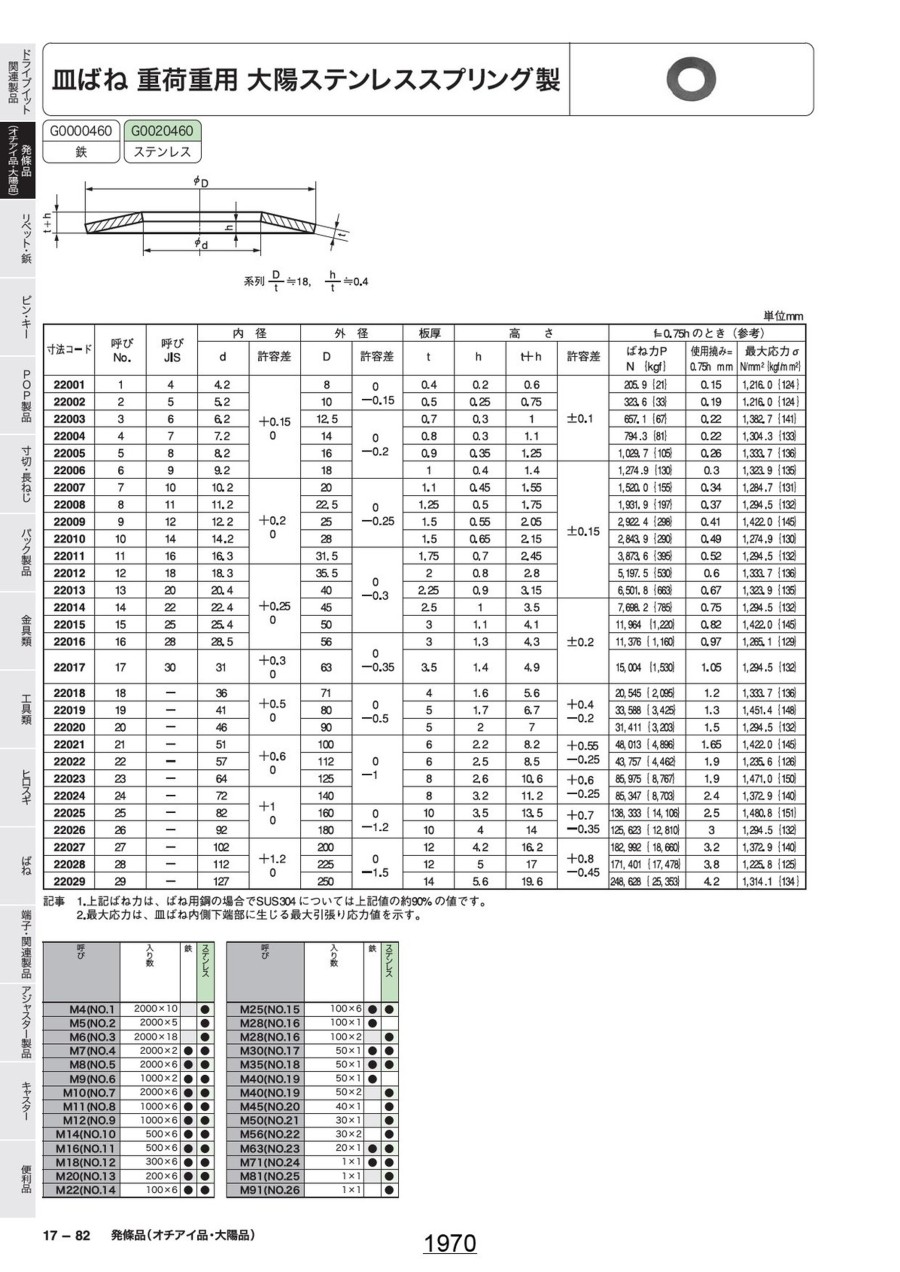

カタログ
