OV型リング（穴用）（磐田規格）磐田電工製【1～100個入り】

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 62円～10,533円特別価格

税込単価: 68円～11,586円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＳＵＮＣＯ

通常出荷日：在庫品1日目

軸や軸受けに円周溝を切り、スラスト方向から挿入し保持部品を止めるリング状の止め...

種類
スラスト方向取付(穴用)
形状
丸R形止め輪
材質
スチール
止め輪タイプ
内輪止め
商品種類
止め輪

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

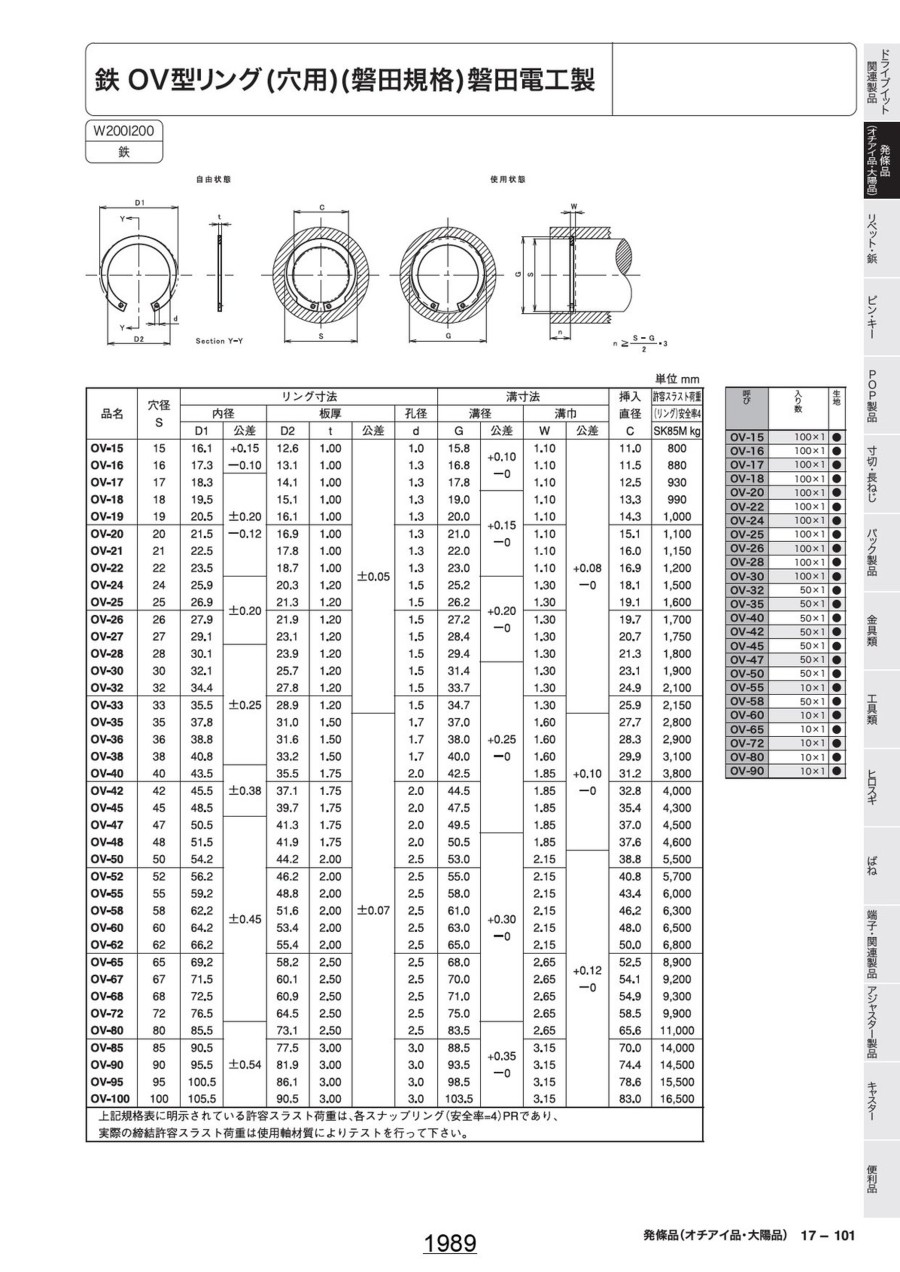

OV型リング（穴用）（磐田規格）磐田電工製の仕様

自由状態の寸法図

使用状態の寸法図

n≧（S-G）÷2=3

（単位：mm）

品名	穴径 S	リング寸法						溝寸法				挿入直径 C	許容スラスト荷重
		内径		板厚			孔径	溝径		溝巾			（リング）安全率4
		D1	公差	D2	t	公差	d	G	公差	W	公差		SK85M kg
OV-21	21	22.5	±0.20 -0.12	17.8	1.00	±0.05	1.3	22.0	+0.15 -0	1.10	+0.08 -0	16.0	1,150
OV-36	36	38.8	±0.25	31.6	1.50	±0.07	1.7	38.0	+0.25 -0	1.60	+0.10 -0	28.3	2,900
OV-38	38	40.8	±0.25	33.2	1.50		1.7	40.0	+0.25 -0	1.60		29.9	3,100
OV-48	48	51.5	±0.45	41.9	1.75		2.0	50.5	+0.30 -0	1.85		37.6	4,600
OV-62	62	66.2		55.4	2.00		2.5	65.0		2.15	+0.12 -0	50.0	6,800
OV-68	68	72.5		60.9	2.50		2.5	71.0		2.65		54.9	9,300
OV-85	85	90.5	±0.54	77.5	3.00		3.0	88.5	+0.35 -0	3.15		70.0	14,000

※上記規格表に明示されている許容スラスト荷重は、各スナップリング（安全率=4）PRであり、実際の締結許容スラスト荷重は使用軸材質によりテストを行って下さい。

型番リスト

表示件数

型番

LSROV-ST-NO.21

LSROV-ST-NO.36

LSROV-ST-NO.62

呼び

適用する軸または穴d1(参考)

(mm)

販売単位

外径D

(mm)

厚さｔ

(mm)

RoHS?

最小発注数量

OV-21	22.5	バラ(1個から購入可能)	22.5	1	10	1個
OV-36	38.8	箱・パック	38.8	1.5	10	1パック 100個入り
OV-62	66.2	バラ(1個から購入可能)	66.2	2	10	1個

通常単価(税別) (税込単価)	通常出荷日

62円 ( 68円 )	1日目
10,533円9,479円 ( 10,427円 )	8日目
485円 ( 534円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

軸や軸受けに円周溝を切り、スラスト方向から挿入し保持部品を止めるリング状の止め輪。
【特長】
・穴用は穴に円周溝を切り、商品の呼びサイズはパイプ穴径が商品サイズ名
・着脱には専用工具（プライヤー）が必要で、穴用は握ると輪が小さくなる
・呼び：OV-21、OV-36、OV-62、OV-68
・材質：スチール
【用途】
・機械類全般、各種バルブ、各種光学機器、弱電製品、自動車産業
・工作機械、建設産業、一般産業機械

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
