CE型リング（軸用）（磐田規格） 磐田電工製
- 種類
- ラジアル方向取付
- 形状
- 軸用C形止め輪
- 材質
- スチール
- 販売単位
- バラ(1個から購入可能)
- 商品種類
- 止め輪
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
LSRCE-ST-NO.25.4の仕様・寸法情報
種類
ラジアル方向取付
形状
軸用C形止め輪
呼び
CE-25.4
材質
スチール
適用する軸または穴d1(参考)(mm)
22.44
販売単位
バラ(1個から購入可能)
商品種類
止め輪
外径D(mm)
29.21
商品情報
CE型リング（軸用）（磐田規格） 磐田電工製の仕様
CE型リング（軸用）の自由状態
CE型リング（軸用）の使用状態
n≧（s-G）÷2-3
（単位：mm）
| 品名 | 軸径S | リング寸法 | 満寸法 | 許容スラスト荷重 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 板厚 | 最大巾 | 満径 | 満巾 | （リング）安全率4 | ||||||
| D1 | 公差 | D2 | t | 公差 | F | G | 公差 | W | 公差 | SK85M kg | ||
| CE-25.4 | 25.4 | 22.44 | +0.12 -0.17 | 29.21 | 1.00 | ±0.05 | 3.05 | 22.86 | ±0.07 | 1.10 | ±0.07 -0 | 1,000 |
| CE-34 | 34 | 30.14 | +0.15 -0.20 | 39.38 | 1.30 | 4.10 | 30.60 | ±0.10 | 1.45 | +0.10 -0 | 1,800 | |
※上記規格表に明示されている許容スラスト荷重は、各スナップリング（安全率=4）PRで、実際の締結許容スラスト荷重は使用軸材質によりテストを行って下さい。
詳細情報
基本情報
軸や軸受けに円周溝を切り、スラスト方向から挿入し保持部品を止めるリング状の止め輪。
【特長】
・軸用は軸部に円周溝を切り、商品の呼びサイズは軸の外径が商品サイズ名。
・着脱には専用工具（プライヤー）が必要で、穴用は握ると輪が小さく、軸用は握ると大きくなる。
・呼び： CE-25.4、CE-34。
・材質： スチール。
・種類：ラジアル方向取付。
【用途】
・機械類全般、各種バルブ、各種光学機器、弱電製品、自動車産業。
・工作機械、建設産業、一般産業機械。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

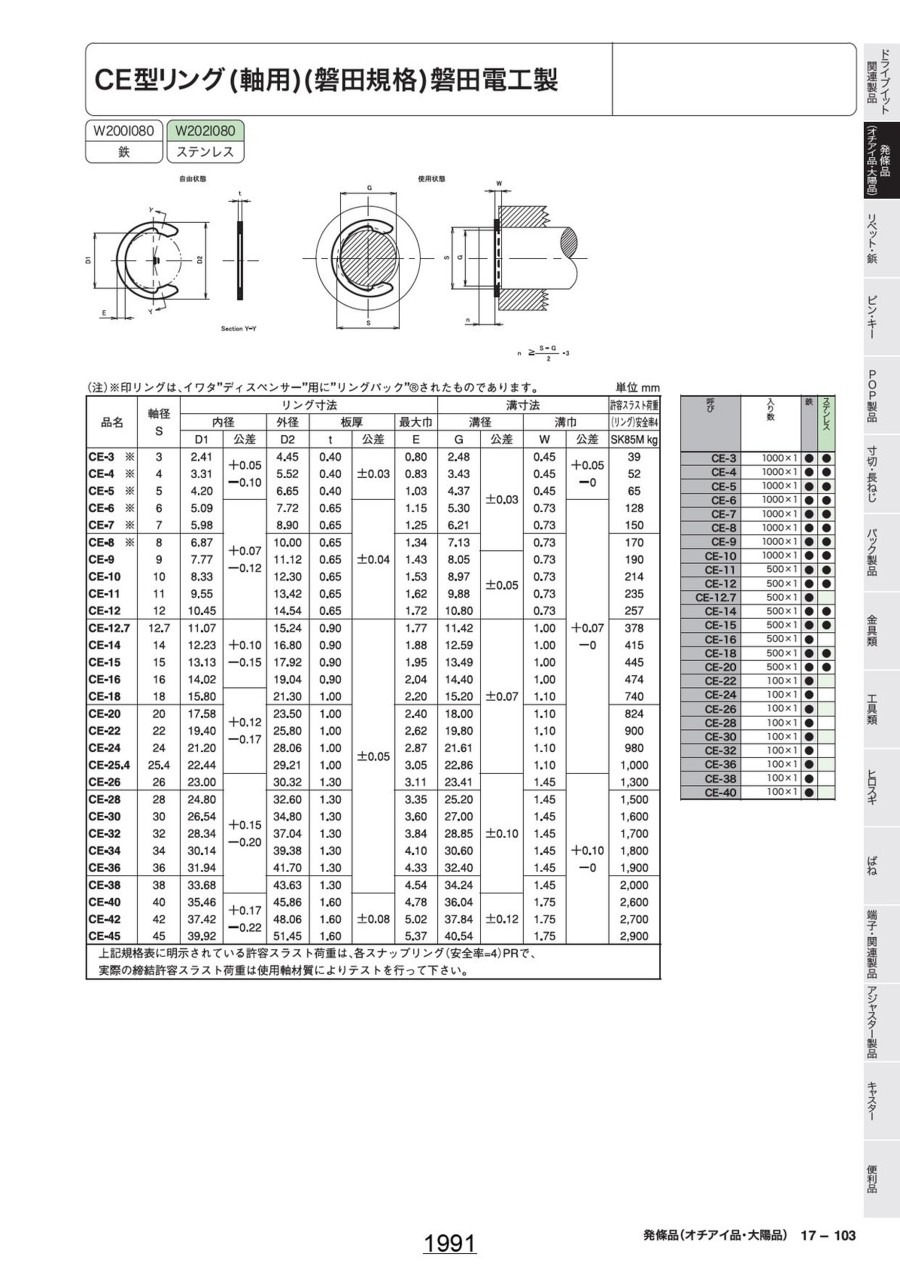

カタログ
