E形止め輪（Eリング） オチアイ製
- 種類
- ラジアル方向取付
- 形状
- E形止め輪
- 材質
- スチール
- 販売単位
- バラ(1個から購入可能)
- 商品種類
- 止め輪
- 表面処理
- スズコバルト
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
未確定：候補が5型番あります。
商品情報
E型止め輪（Eリング） オチアイ製の仕様
E型止め輪（Eリング）の外観
- 材質：バネ用鋼
- 硬さ：HRC44～52
※商品画像は代表画像です。
E型止め輪（Eリング）の寸法図
E型止め輪（Eリング）の寸法図
※スタックとは、止め輪を棒状に整列させたものです。ES-1以下はレールスタック、ES-1.2～ES-12はテープスタックをしています。
（単位：mm）
| サイズNo. | 止め輪 | 適用する軸 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b | D | H | t | d1の区分 | d2 | m | n | ||||||||
| 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 以上 | 未満 | 基本寸法 | 寸法差 | 基本寸法 | 寸法差 | 最小 | |
| ETW-1.5 | 1.5 | 0 -0.09 | 4 | ±0.2 | 1.3 | 0 -0.25 | 0.4 | ±0.03 | 2 | 2.5 | 1.53 | +0.06 0 | 0.5 | +0.05 0 | 0.8 |
| ETW-3 | 3 | 7 | 2.6 | 0.6 | ±0.04 | 4 | 5 | 3.05 | 0.7 | +0.1 0 | 1 | ||||
| ETW-4 | 4 | 0 -0.12 | 9 | 3.5 | 0 -0.3 | 0.6 | 5 | 7 | 4.05 | +0.075 0 | 0.7 | 1.2 | |||
| ETW-5 | 5 | 11 | 4.3 | 0.6 | 6 | 8 | 5.05 | 0.7 | 1.2 | ||||||
| ETW-9 | 9 | 0 -0.15 | 18 | 7.8 | 0 -0.35 | 0.8 | 10 | 14 | 9.1 | +0.09 0 | 0.9 | 2 | |||
※d2寸法は落合規格です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
204円 ( 224円 ) | 1日目 |
205円 ( 226円 ) | 1日目 |
208円 ( 229円 ) | 在庫品1日目当日出荷可能 |
205円 ( 226円 ) | 1日目 |
219円 ( 241円 ) | 1日目 |
詳細情報
基本情報
取付けにはE文字の3点突起を溝に押し込んで止めるスチール製の止め輪。
【特長】
・軸に円周溝を切り、ラジアル方向から挿入し保持部品を止める。
・E形止め輪（Eリング）は、形状がアルファベットのEに似ていることから呼ばれている。
・軸用のみで、商品の呼びサイズはスナップリングと違い、軸の溝径が商品サイズ名。
・専用工具（ETホルダーなど）を使用すると便利だが、一般工具でも使用可能。
・呼び：ETW-1.5／ETW-3／ETW-4／ETW-5／ETW-9。
・オチアイ製。
【用途】
・軸、シャフトに部材を位置決めするとき、円周溝を切りはめ込んで使用。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

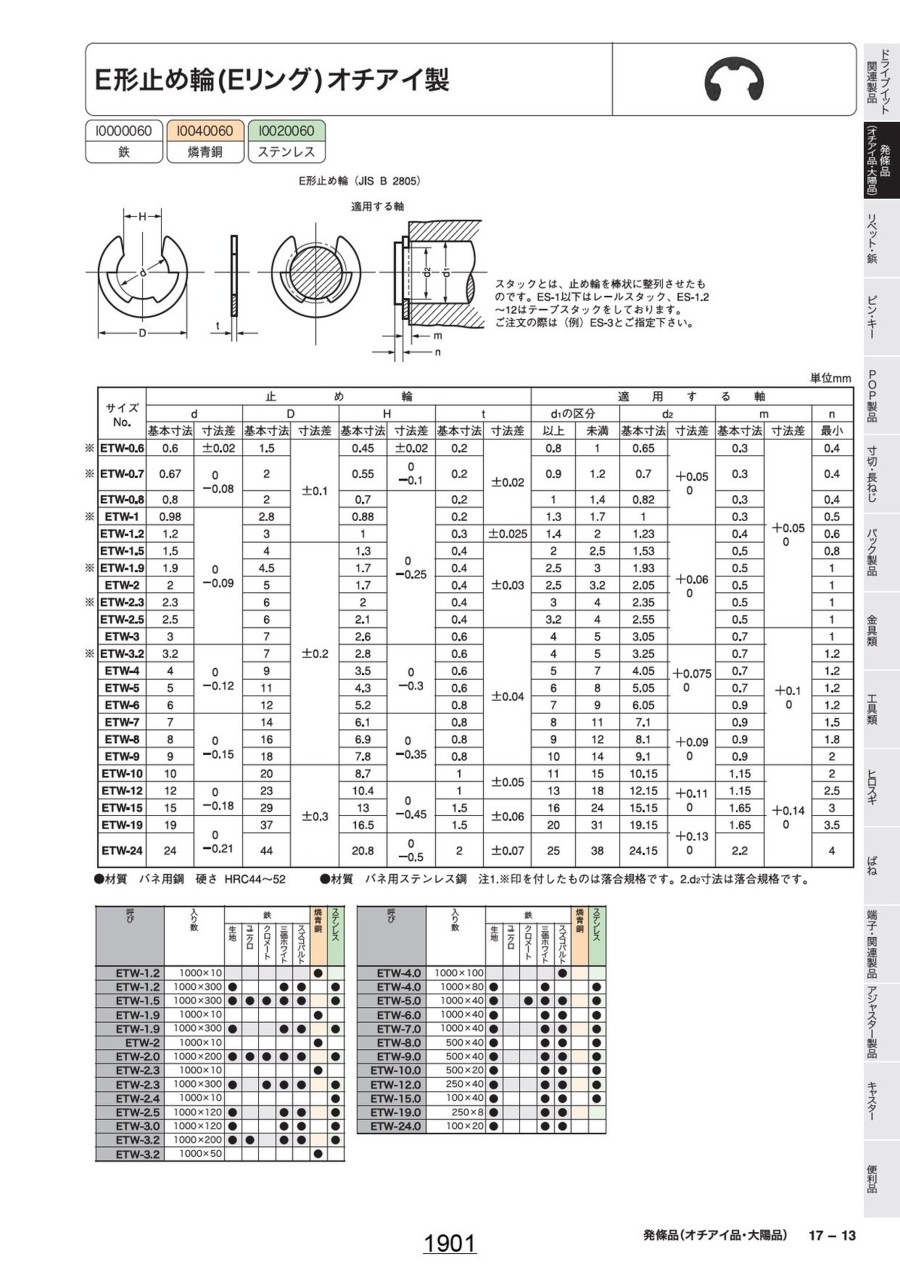

カタログ
商品担当おすすめ
E形止め輪（Eリング） オチアイ製のレビュー
ベアリングの軸条項の留め輪
5
5.02020/07/27
いろいろなローラーを試したくて、Eリングを外す必要があったので追加で買いました。すぐに届いたのでありがたかったです。
0人が参考にしています。
