ハンドスライドバルブHSVシリーズ【4～50個入り】

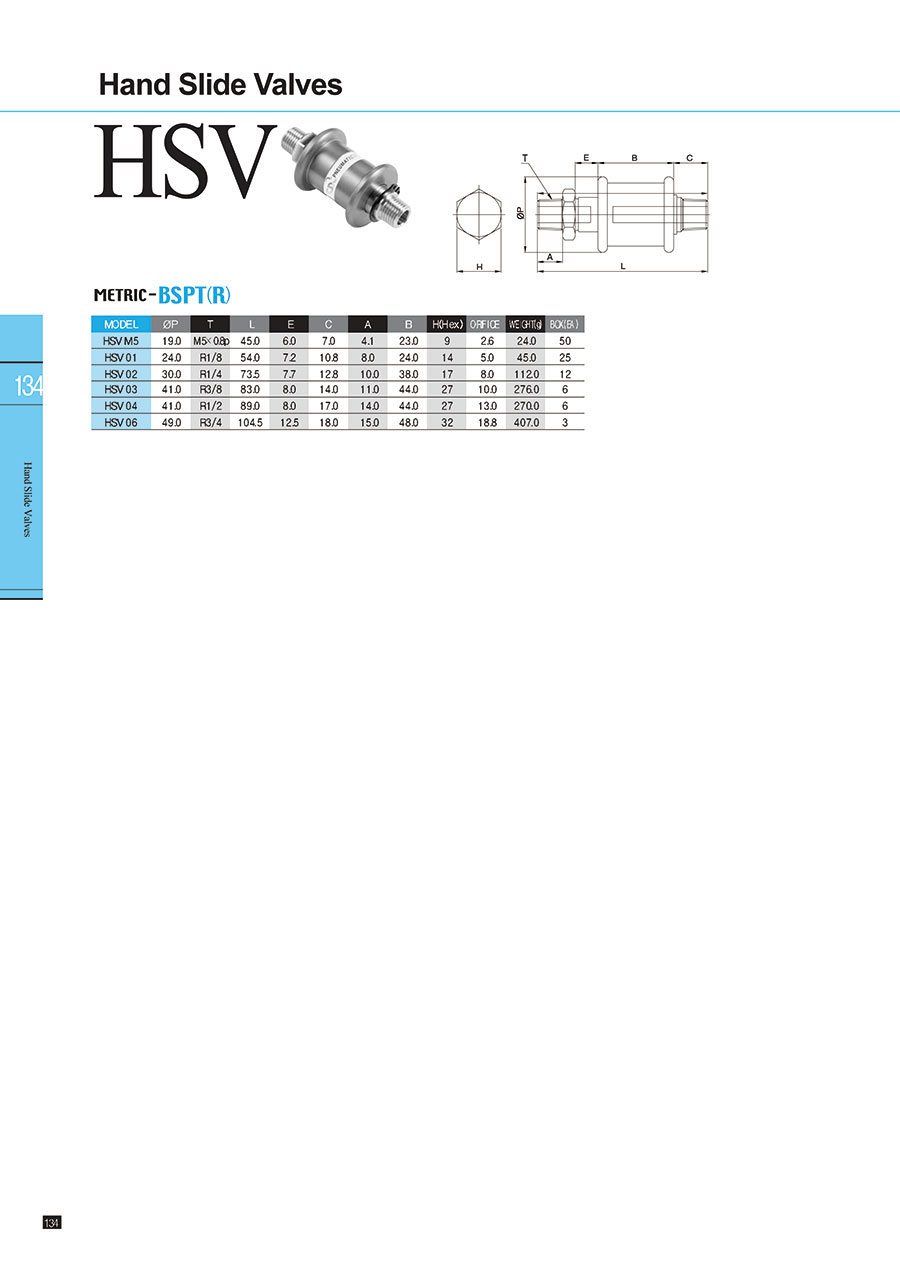

ハンドスライドバルブHSVシリーズ
通常単価(税別)
9,853円～29,752円
税込単価
10,838円～32,727円

【特長】・空気圧機器の圧縮空気をハンドルを回して簡単にon/offさせます。・...

詳細情報を確認する
  • 本体材質
    黄銅
  • 使用流体
    空気
  • 使用温度範囲 (℃)
    0::60
  • 使用圧力範囲 (MPa)
    0::0.9702
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    HSV-01
    HSV-02
    HSV-03
    HSV-04
    HSV-06
    HSV-M5

    φP

    (mm)

    T

    L

    (mm)

    E

    (mm)

    C

    (mm)

    A

    (mm)

    B

    (mm)

    H(Hex)

    (mm)

    φオリフィス

    (mm)

    		最小発注数量
    24.0
    R1/8
    54.0
    7.2
    10.8
    8
    24.0
    14
    5.0
    1パック

    25個入り

    30.0
    R1/4
    73.5
    7.7
    12.8
    10
    38.0
    17
    8.0
    1パック

    12個入り

    41.0
    R3/8
    83.0
    8.0
    14.0
    11
    44.0
    27
    10.0
    1パック

    6個入り

    41.0
    R1/2
    89.0
    8.0
    17.0
    14
    44.0
    27
    13.0
    1パック

    6個入り

    49.0
    R3/4
    104.5
    12.5
    18.0
    15.0
    48.0
    32
    18.8
    1パック

    4個入り

    19.0
    M5 X 0.8P
    45.0
    6.0
    7.0
    4.1
    23.0
    9
    2.6
    1パック

    50個入り

    通常単価(税別) (税込単価)
    通常出荷日
    17,653円
    ( 19,418円 )
    5日目〜
    11,964円
    ( 13,160円 )
    5日目〜
    10,177円
    ( 11,195円 )
    5日目〜
    10,468円
    ( 11,515円 )
    5日目〜
    9,853円
    ( 10,838円 )
    5日目〜
    29,752円
    ( 32,727円 )
    5日目〜
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・空気圧機器の圧縮空気をハンドルを回して簡単にon/offさせます。
    ・機械内部の残留圧を除去した状態で保守や点検ができます。
    ・3方向バルブはoff時、機械側の残留圧を大気中に放出すると同時に流入する空気を遮断します。
    【用途】
    ・機器の空気圧の圧力を開閉するのに使用します。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
