ハンドバルブHVCシリーズ【20～25個入り】

ハンドバルブHVCシリーズ

カタログ |

通常単価(税別): 9,844円～12,199円

税込単価: 10,828円～13,419円

通常出荷日：5日目～99日目

【特長】・空気圧機器の圧縮空気をハンドルを回して簡単にon/offさせます。・機械内部の残留圧を除去し...

詳細を確認

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

L1

(mm)

L2

(mm)

φC

(mm)

φP

(mm)

T

E

(mm)

A

(mm)

B

(mm)

H(Hex)

(mm)

N

(mm)

K1

(mm)

K2

(mm)

M1

(mm)

φD

(mm)

M

(mm)

最小発注数量

25.1	35.6	16.3	10.5	R 1/8	40.3	8	14.8	14	18	11.1	21.6	8.2	4	19	1パック 25個入り
25.1	38.6	16.3	10.5	R 1/4	40.3	10	14.8	14	18	11.1	24.6	8.2	4	19	1パック 25個入り
25.1	39.6	16.3	10.5	R 3/8	40.3	11	14.8	17	18	11.1	25.6	8.2	4	19	1パック 25個入り
26.2	35.6	16.3	12.5	R 1/8	40.3	8	16.4	14	18	12.2	21.6	8.2	6	19	1パック 25個入り
26.2	38.6	16.3	12.5	R 1/4	40.3	10	16.4	14	18	12.2	24.6	8.2	6	19	1パック 25個入り
26.2	39.6	16.3	12.5	R 3/8	40.3	11	16.4	17	18	12.2	25.6	8.2	6	19	1パック 25個入り
27.4	35.6	16.3	14.8	R 1/8	40.3	8	18.3	14	18	13.4	21.6	8.2	8	19	1パック 25個入り
27.4	38.6	16.3	14.8	R 1/4	40.3	10	18.3	14	18	13.4	24.6	8.2	8	19	1パック 25個入り
27.4	39.6	16.3	14.8	R 3/8	40.3	11	18.3	17	18	13.4	25.6	8.2	8	19	1パック 25個入り
31	39.5	19.3	17.5	R 1/4	40.5	10	20.2	17	21.2	14.5	23	10.9	10	24	1パック 20個入り
31	40.5	19.3	17.5	R 3/8	40.5	11	20.2	17	21.2	14.5	24	10.9	10	24	1パック 20個入り
31	43.5	19.3	17.5	R 1/2	40.5	14	20.2	21	21.2	14.5	27	10.9	10	24	1パック 20個入り
34.1	41.1	19.3	20.5	R 1/4	40.5	10	22.9	19	21.2	17.6	24.6	10.9	12	24	1パック 20個入り
34.1	42.1	19.3	20.5	R 3/8	40.5	11	22.9	19	21.2	17.6	25.6	10.9	12	24	1パック 20個入り
34.1	45.1	19.3	20.5	R 1/2	40.5	14	22.9	21	21.2	17.6	28.6	10.9	12	24	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

10,402円 ( 11,442円 )	5日目〜
10,806円 ( 11,887円 )	5日目〜
11,571円 ( 12,728円 )	5日目〜
10,762円 ( 11,838円 )	5日目〜
11,481円 ( 12,629円 )	5日目〜
11,952円 ( 13,147円 )	5日目〜
11,391円 ( 12,530円 )	5日目〜
11,772円 ( 12,949円 )	5日目〜
12,199円 ( 13,419円 )	5日目〜
9,844円 ( 10,828円 )	5日目〜
10,133円 ( 11,146円 )	5日目〜
10,421円 ( 11,463円 )	5日目〜
10,672円 ( 11,739円 )	5日目〜
10,745円 ( 11,820円 )	5日目〜
11,300円 ( 12,430円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・空気圧機器の圧縮空気をハンドルを回して簡単にon/offさせます。
・機械内部の残留圧を除去した状態で保守や点検ができます。
・3方向バルブはoff時、機械側の残留圧を大気中に放出すると同時に流入する空気を遮断します。
【用途】
・機器の空気圧の圧力を開閉するのに使用します。

カタログ

商品TOP

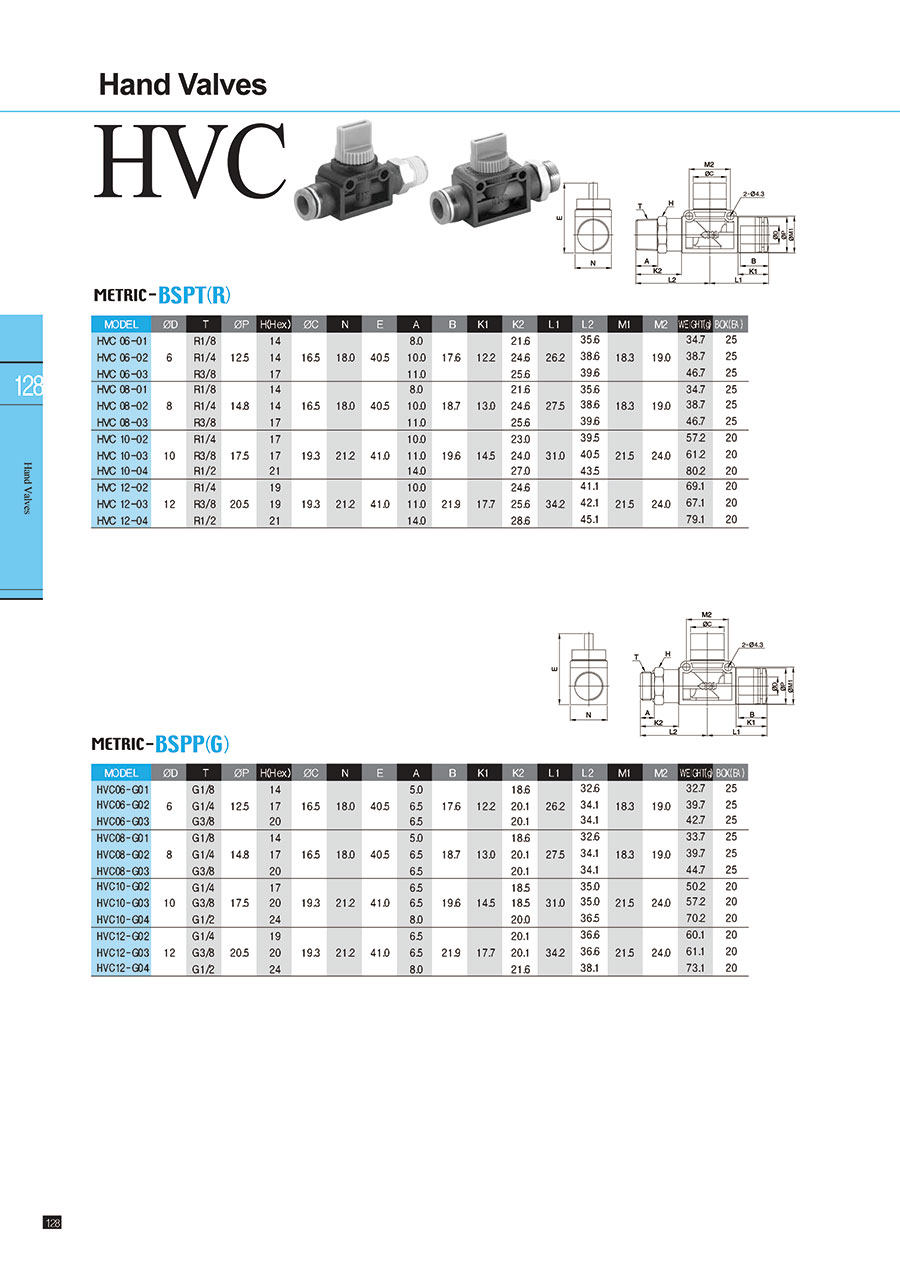

カタログ (見開き版)

128

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
