ワンタッチ継手 PHT(2)【8～25個入り】

カタログ |

通常単価(税別): 5,963円～11,952円

税込単価: 6,559円～13,147円

通常出荷日：5日目～99日目

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます。・ねじ部にはOリング及びふっ素樹脂加工が...

詳細を確認

よく一緒に見られています

CDC

ワンタッチ継手 PUC

通常価格(税別)： 827円 (税込価格：910円)

通常出荷日：4 日目～

よく一緒に見られています

CDC

ワンタッチ継手 PLLP

通常価格(税別)： 6,589円 (税込価格：7,248円)

通常出荷日：5 日目～

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

オリフィス φ

(mm)

重量

(g)

最小発注数量

4	4	10.5	R 1/8	23.3	8	14.8	3.2	14	17.9	22.5	51.8	43	1パック 25個入り
4	4	10.5	R 1/4	25.1	10	14.8	3.2	17	21.9	27.5	62.8	66.0	1パック 25個入り
4	4	10.5	R 3/8	27.0	11	14.8	3.2	21	21.9	29.0	64.8	93.2	1パック 12個入り
4	4	10.5	R 1/2	29.0	14	14.8	3.2	24	23.9	34.1	73.4	131.2	1パック 12個入り
6	6	12.5	R 1/8	24.1	8	16.4	4	14	17.9	22.5	51.8	41.8	1パック 25個入り
6	6	12.5	R 1/4	26.0	10	16.4	5	17	21.9	27.5	62.8	69.0	1パック 20個入り
6	6	12.5	R 3/8	27.9	11	16.4	5	21	21.9	29.0	64.8	94.8	1パック 16個入り
6	6	12.5	R 1/2	29.3	14	16.4	5	24	23.9	34.1	73.4	135.8	1パック 12個入り
8	8	14.5	R 1/8	25.6	8	18.3	5	14	17.9	22.5	51.8	50	1パック 20個入り
8	8	14.5	R 1/4	27.4	10	18.3	7	17	21.9	27.5	62.8	73.0	1パック 20個入り
8	8	14.5	R 3/8	29.3	11	18.3	7	21	21.9	29.0	64.8	96.8	1パック 12個入り
8	8	14.5	R 1/2	30.7	14	18.3	7	24	23.9	34.1	73.4	138.8	1パック 12個入り
10	10	17.5	R 1/8	28.1	8	20.2	5	14	17.9	22.5	51.8	60	1パック 15個入り
10	10	17.5	R 1/4	29.8	10	20.2	8	17	21.9	27.5	62.8	69.8	1パック 12個入り
10	10	17.5	R 3/8	31.9	11	20.2	8	21	21.9	29.0	64.8	118.0	1パック 9個入り
10	10	17.5	R 1/2	33.7	14	20.2	8	24	23.9	34.1	73.4	144.8	1パック 9個入り
12	12	20.5	R 1/4	33.0	10	22.9	8	17	21.9	27.5	62.8	99.0	1パック 9個入り
12	12	20.5	R 3/8	35.1	11	22.9	8	21	21.9	29.0	64.8	130.0	1パック 9個入り
12	12	20.5	R 1/2	37.4	14	22.9	8	24	23.9	34.1	73.4	174.0	1パック 8個入り

通常単価(税別) (税込単価)	通常出荷日

11,772円 ( 12,949円 )	5日目〜
11,952円 ( 13,147円 )	5日目〜
6,329円 ( 6,962円 )	5日目〜
7,244円 ( 7,968円 )	5日目〜
11,839円 ( 13,023円 )	5日目〜
9,686円 ( 10,655円 )	5日目〜
8,323円 ( 9,155円 )	5日目〜
7,266円 ( 7,993円 )	5日目〜
10,150円 ( 11,165円 )	5日目〜
10,277円 ( 11,305円 )	5日目〜
6,545円 ( 7,200円 )	5日目〜
7,159円 ( 7,875円 )	5日目〜
9,150円 ( 10,065円 )	5日目〜
7,665円 ( 8,432円 )	5日目〜
5,963円 ( 6,559円 )	5日目〜
6,158円 ( 6,774円 )	5日目〜
7,193円 ( 7,912円 )	5日目〜
7,329円 ( 8,062円 )	5日目〜
6,736円 ( 7,410円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます。
・ねじ部にはOリング及びふっ素樹脂加工が施されています。
【用途】
・空気圧配管に使用するワンタッチ式管接続口です。
・使用者の環境に応じて多様に使用することができます。

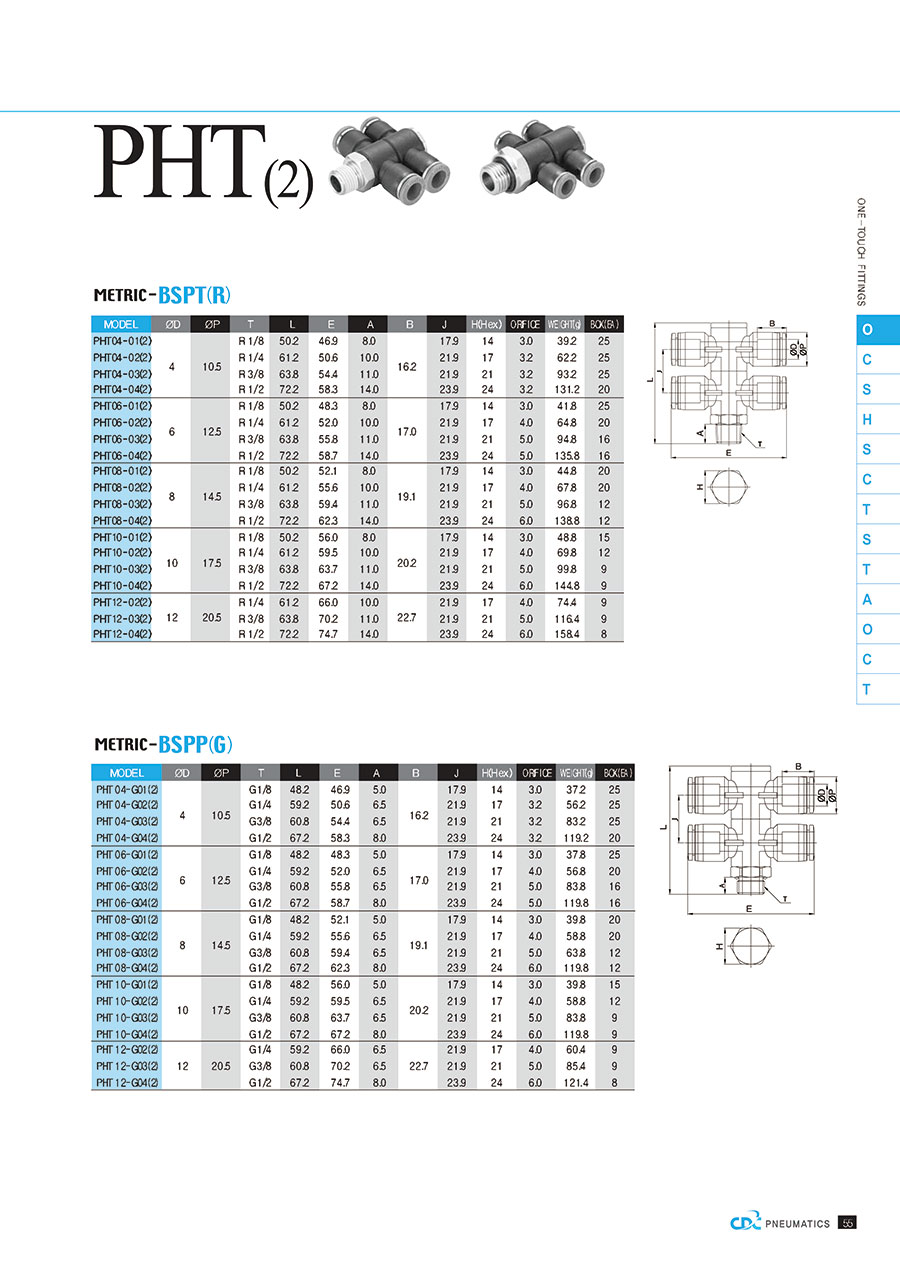

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ継手 PHT(2)のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ継手 PHT(2)	ワンタッチ継手 PHT(1)	ワンタッチ継手 PHT(3)	ワンタッチ継手 PHL(2)	金属ワンタッチ管継手 KQB2シリーズストレート KQB2H	金属ワンタッチ管継手 KQB2シリーズエルボ KQB2L
メーカー	CDC	CDC	CDC	CDC	SMC	SMC
通常価格	5,963円-	10,510円 -	5,557円 -	5,931円 -	509円 -	979円 -
通常出荷日	5日目〜	5日目〜	5日目〜	5日目〜	在庫品1日目〜	在庫品1日目〜
本体材質	標準(PBT)	標準(PBT)	標準(PBT)	標準(PBT)	SUS304	SUS304
ねじ部材質	標準(黄銅)	標準(黄銅)	標準(黄銅)	標準(黄銅)	-	-
シール材材質	標準(NBR)	標準(NBR)	標準(NBR)	標準(NBR)	特殊FKM(フッ素コーティング)	特殊FKM(フッ素コーティング)
使用流体	空気	空気	空気	空気	水 / 空気	水 / 空気
継手種類	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ねじ取付分岐	ユニオン同径	ユニオン同径
