ワンタッチ継手 PHL(3)【8～25個入り】

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 6,544円～12,500円

税込単価: 7,198円～13,750円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PAT(3)

通常価格(税別)： 3,939円 (税込価格：4,333円)

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PHL(2)

通常価格(税別)： 5,157円 (税込価格：5,673円)

通常出荷日：5 日目～

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます。・ねじ部にはOリ...

詳細情報を確認する

本体材質
標準(PBT)
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
使用流体
空気
継手種類
ねじ取付分岐
ねじ取付分岐
トリプルユニバーサルエルボ
種類
ワンタッチ継手

未確定：候補が18型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

オリフィス φ

(mm)

重量

(g)

最小発注数量

4	4	10.5	R 1/8	23.3	8	14.8	3.2	14	17.9	22.5	69.7	48	1パック 25個入り
4	4	10.5	R 1/4	25.1	10	14.8	3.2	17	21.9	27.5	84.7	76.0	1パック 25個入り
4	4	10.5	R 3/8	27.0	11	14.8	3.2	21	21.9	29.0	86.7	117.0	1パック 25個入り
4	4	10.5	R 1/2	29.0	14	14.8	3.2	24	23.9	34.1	97.3	174.0	1パック 12個入り
6	6	12.5	R 1/8	24.1	8	16.4	4	14	17.9	22.5	69.7	50	1パック 25個入り
6	6	12.5	R 1/4	26.0	10	16.4	5	17	21.9	27.5	84.7	79.0	1パック 25個入り
6	6	12.5	R 3/8	27.9	11	16.4	5	21	21.9	29.0	86.7	115.0	1パック 20個入り
6	6	12.5	R 1/2	29.3	14	16.4	5	24	23.9	34.1	97.3	176.0	1パック 12個入り
8	8	14.5	R 1/8	25.6	8	18.3	5	14	17.9	22.5	69.7	53	1パック 25個入り
8	8	14.5	R 1/4	27.4	10	18.3	7	17	21.9	27.5	84.7	86.0	1パック 15個入り
8	8	14.5	R 3/8	29.3	11	18.3	7	21	21.9	29.0	86.7	121.0	1パック 15個入り
8	8	14.5	R 1/2	30.7	14	18.3	7	24	23.9	34.1	97.3	177.0	1パック 12個入り
10	10	17.5	R 1/8	28.1	8	20.2	5	14	17.9	22.5	69.7	59.0	1パック 12個入り
10	10	17.5	R 3/8	31.9	11	20.2	8	21	21.9	29.0	86.7	128.0	1パック 12個入り
10	10	17.5	R 1/2	33.7	14	20.2	8	24	23.9	34.1	97.3	184.0	1パック 12個入り
12	12	20.5	R 1/4	33.0	10	22.9	8	17	21.9	27.5	84.7	98.0	1パック 8個入り
12	12	20.5	R 3/8	35.1	11	22.9	8	21	21.9	29.0	86.7	137.0	1パック 8個入り
12	12	20.5	R 1/2	37.4	14	22.9	8	24	23.9	34.1	97.3	194.0	1パック 8個入り

通常単価(税別) (税込単価)	通常出荷日

11,448円 ( 12,593円 )	5日目〜
11,602円 ( 12,762円 )	5日目〜
12,500円 ( 13,750円 )	5日目〜
6,544円 ( 7,198円 )	5日目〜
11,448円 ( 12,593円 )	5日目〜
11,661円 ( 12,827円 )	5日目〜
10,123円 ( 11,135円 )	5日目〜
6,582円 ( 7,240円 )	5日目〜
12,383円 ( 13,621円 )	5日目〜
7,641円 ( 8,405円 )	5日目〜
7,969円 ( 8,766円 )	5日目〜
7,135円 ( 7,849円 )	5日目〜
6,900円 ( 7,590円 )	5日目〜
7,800円 ( 8,580円 )	5日目〜
8,033円 ( 8,836円 )	5日目〜
6,594円 ( 7,253円 )	5日目〜
6,743円 ( 7,417円 )	5日目〜
6,900円 ( 7,590円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます。
・ねじ部にはOリング及びふっ素樹脂加工が施されています。
【用途】
・空気圧配管に使用するワンタッチ式管接続口です。
・使用者の環境に応じて多様に使用することができます。

カタログ

商品TOP

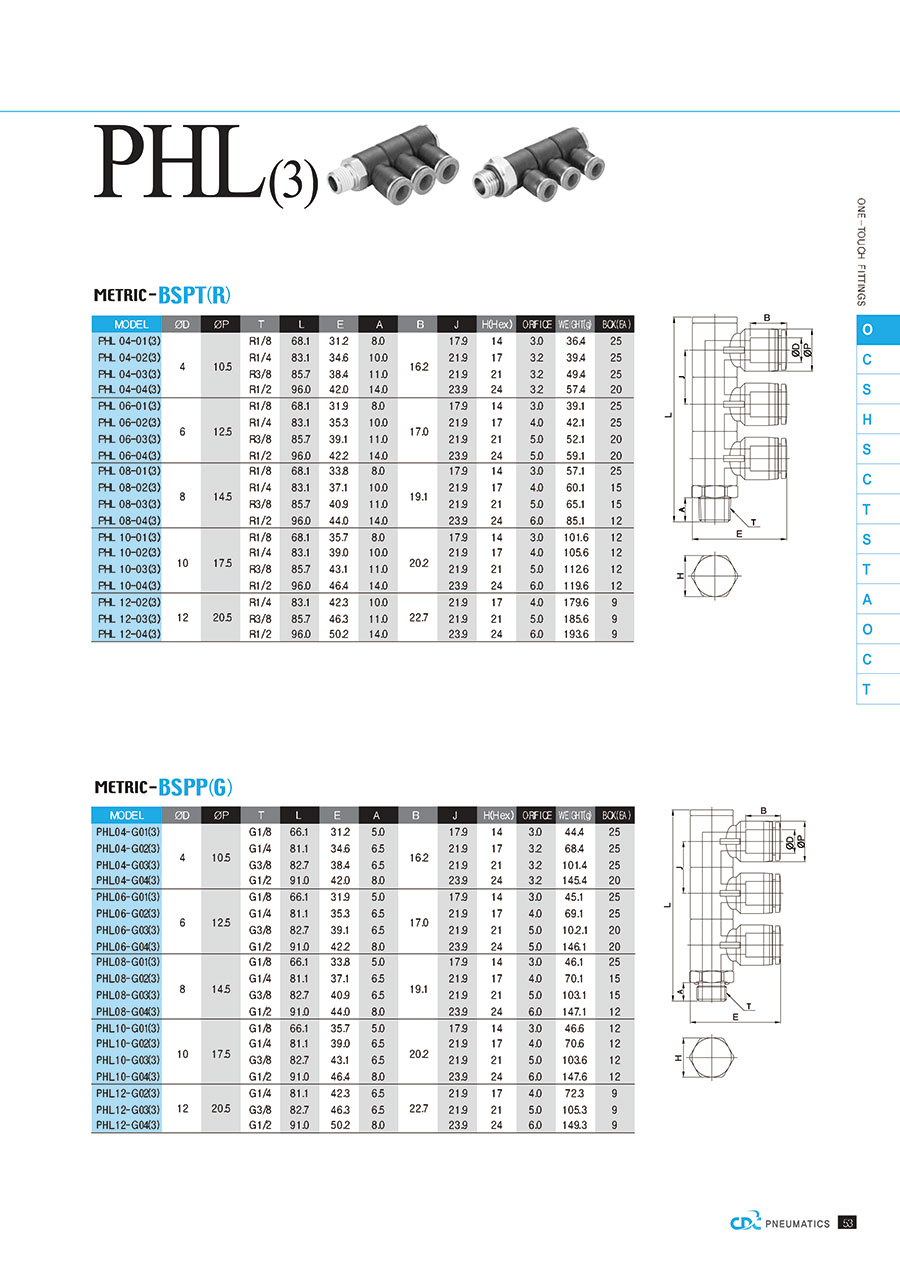

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
