ワンタッチ継手 PWT【25～100個入り】

カタログ |

通常単価(税別): 8,912円～29,196円

税込単価: 9,803円～32,116円

通常出荷日：5日目～99日目

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます。・ねじ部にはOリング及びふっ素樹脂加工が...

詳細を確認

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

オリフィス φ

(mm)

重量

(g)

最小発注数量

4	4	10.5	M5×0.8p	39.4	4.0	15.5	2.5	10	10.5	11	1パック 100個入り
4	4	10.5	M6×1.0p	39.5	4.1	15.5	3	10	10.5	11	1パック 100個入り
6	6	12.5	M5×0.8p	40.4	4.0	16.9	2.5	12	12.5	16	1パック 50個入り
6	6	12.5	M6×1.0p	40.5	4.1	16.9	3	12	12.5	16	1パック 50個入り
4	4	10.5	R 1/8	43.4	8	15.5	3	10	10.5	12	1パック 100個入り
4	4	10.5	R 1/4	45.4	10	15.5	3	14	10.5	18	1パック 100個入り
4	4	12.5	R 3/8	46.4	11	15.5	3	17	12.5	27	1パック 50個入り
6	6	12.5	R 1/8	44.4	8	16.9	4	12	12.5	17	1パック 50個入り
6	6	12.5	R 1/4	47.4	10	16.9	4	14	12.5	22	1パック 50個入り
6	6	15	R 3/8	48.4	11	16.9	4	17	15.0	32.0	1パック 50個入り
6	6	15	R 1/2	51.4	14	16.9	4	21	15.0	54	1パック 25個入り
8	8	14.5	R 1/8	47.4	8	18.6	6	14	14.5	22	1パック 50個入り
8	8	14.5	R 1/4	50.4	10	18.6	6	14	14.5	24	1パック 50個入り
8	8	14.5	R 3/8	51.4	11	18.6	6	17	14.5	38	1パック 50個入り
8	8	14.5	R 1/2	54.4	14	18.6	6	21	14.5	50	1パック 25個入り
10	10	17.6	R 1/8	51.3	8	20.3	6	17	17.6	35	1パック 25個入り
10	10	17.6	R 1/4	54.3	10	20.3	8	17	17.6	37	1パック 25個入り
10	10	17.6	R 3/8	55.3	11	20.3	8	17	17.6	40	1パック 25個入り
10	10	17.6	R 1/2	58.3	14	20.3	8	21	17.6	63.0	1パック 25個入り
12	12	21	R 1/8	57.2	8	22.7	6	19	21	54	1パック 25個入り
12	12	21	R 1/4	59.2	10	22.7	9	19	21	52	1パック 25個入り
12	12	21	R 3/8	60.2	11	22.7	10	19	21	53	1パック 25個入り
12	12	21	R 1/2	63.2	14	22.7	10	21	21	66.0	1パック 25個入り

通常単価(税別) (税込単価)	通常出荷日

27,130円 ( 29,843円 )	5日目〜
28,477円 ( 31,325円 )	5日目〜
13,284円 ( 14,612円 )	5日目〜
13,909円 ( 15,300円 )	5日目〜
25,064円 ( 27,570円 )	5日目〜
29,196円 ( 32,116円 )	5日目〜
16,894円 ( 18,583円 )	5日目〜
12,231円 ( 13,454円 )	5日目〜
12,581円 ( 13,839円 )	5日目〜
16,894円 ( 18,583円 )	5日目〜
9,322円 ( 10,254円 )	5日目〜
13,714円 ( 15,085円 )	5日目〜
13,597円 ( 14,957円 )	5日目〜
18,106円 ( 19,917円 )	5日目〜
11,196円 ( 12,316円 )	5日目〜
8,912円 ( 9,803円 )	5日目〜
8,912円 ( 9,803円 )	5日目〜
9,301円 ( 10,231円 )	5日目〜
10,923円 ( 12,015円 )	5日目〜
11,196円 ( 12,316円 )	5日目〜
11,294円 ( 12,423円 )	5日目〜
11,976円 ( 13,174円 )	5日目〜
12,016円 ( 13,218円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます。
・ねじ部にはOリング及びふっ素樹脂加工が施されています。
【用途】
・空気圧配管に使用するワンタッチ式管接続口です。
・使用者の環境に応じて多様に使用することができます。

カタログ

商品TOP

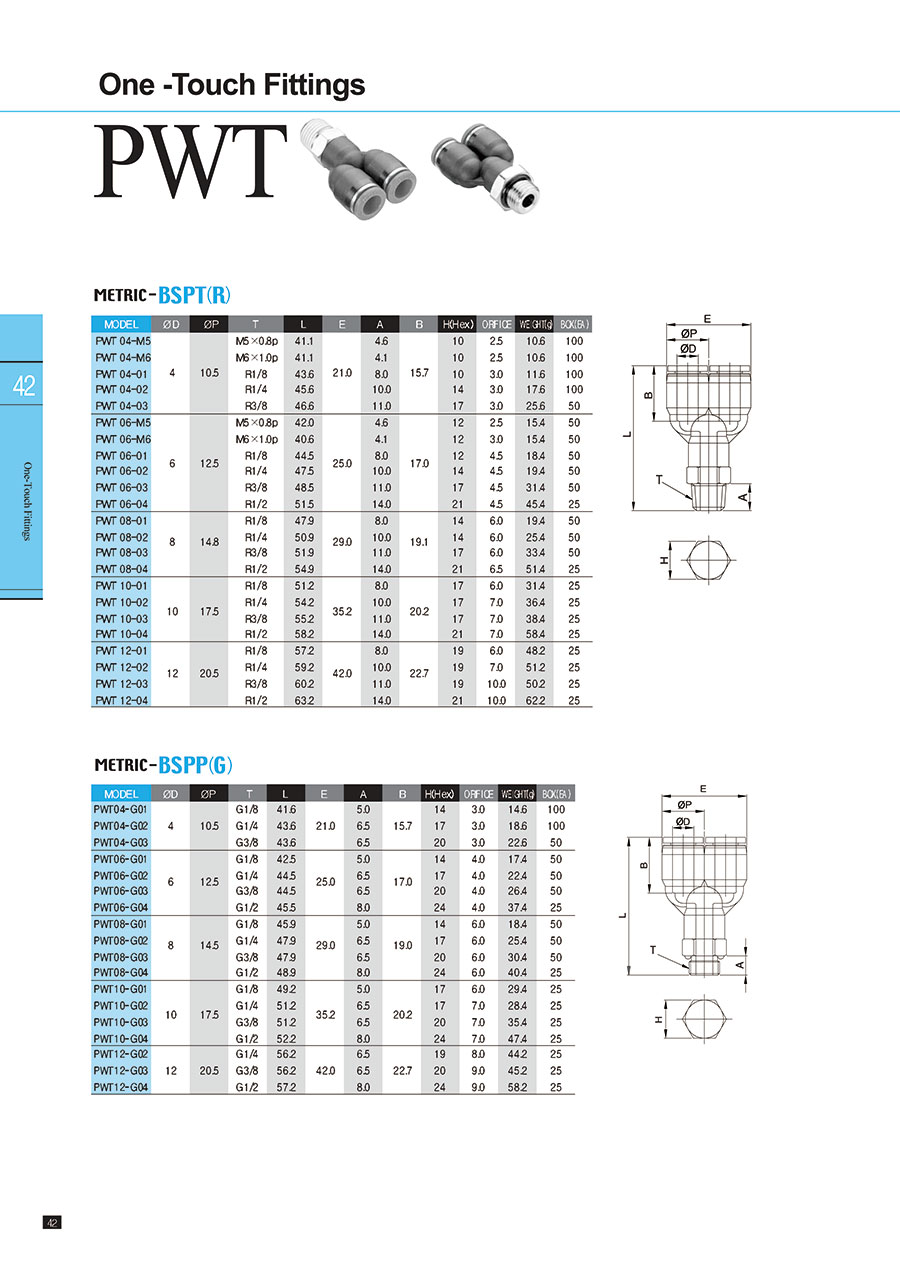

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
