ワンタッチ継手 PTF【15～100個入り】

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,801円～19,238円

税込単価: 6,381円～21,162円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PSJ

通常価格(税別)： 6,384円 (税込価格：7,022円)

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PH

通常価格(税別)： 7,648円 (税込価格：8,413円)

通常出荷日：5 日目～

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます。・ねじ部にはOリ...

詳細情報を確認する

本体材質
標準(PBT)
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
使用流体
空気
継手種類
ねじ取付分岐
ねじ取付分岐
ティー
種類
ワンタッチ継手

ご注意

海外メーカーからの輸入品のため、実働納期と参考出荷日に差異が生じる場合がございます。参考出荷日が正しい最短納期となります。予めご了承ください。

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

オリフィス φ

(mm)

重量

(g)

最小発注数量

4	4	10.5	M5×0.8p	21.5	18.5	8	14.8	3	10	12	1パック 100個入り
4	4	10.5	M6×1.0p	21.5	18.5	8	14.8	3	10	12	1パック 100個入り
6	6	12.5	M5×0.8p	23.5	20.3	8	16.4	4.2	12	19	1パック 50個入り
6	6	12.5	M6×1.0p	23.5	20.3	8	16.4	4.2	12	18	1パック 50個入り
4	4	10.5	Rc 1/8	22.5	18.5	9	14.8	3	14	10	1パック 100個入り
4	4	10.5	Rc 1/4	24.5	18.5	11	14.8	3	17	22	1パック 50個入り
6	6	12.5	Rc 1/8	24.5	20.3	9	16.4	4	14	20	1パック 50個入り
6	6	12.5	Rc 1/4	26.5	20.3	11	16.4	4	17	26	1パック 50個入り
6	6	12.5	Rc 3/8	27.5	20.3	12	16.4	4	22	41	1パック 25個入り
8	8	15	Rc 1/8	26.0	20.6	9	18.3	6	14	23.0	1パック 50個入り
8	8	15	Rc 1/4	28	20.6	11	18.3	6	17	31	1パック 25個入り
8	8	15	Rc 3/8	29.0	20.6	12	18.3	6	22	44.0	1パック 25個入り
8	8	15	Rc 1/2	31	20.6	14	18.3	6	24	42	1パック 25個入り
10	10	17.5	Rc 1/8	28.5	25.2	9	20.2	7	17	42	1パック 25個入り
10	10	17.5	Rc 1/4	28.5	25.2	11	20.2	7	17	37	1パック 25個入り
10	10	17.5	Rc 3/8	29.5	25.2	12	20.2	7	22	51.0	1パック 20個入り
10	10	17.5	Rc 1/2	31.5	25.2	14	20.2	7	24	52	1パック 20個入り
12	12	20.5	Rc 1/4	31.4	28.7	11	22.9	10	19	52	1パック 20個入り
12	12	20.5	Rc 3/8	32.4	28.7	12	22.9	10	22	58.0	1パック 20個入り
12	12	20.5	Rc 1/2	34.4	28.7	14	22.9	10	24	61.0	1パック 15個入り

通常単価(税別) (税込単価)	通常出荷日

19,054円 ( 20,959円 )	5日目〜
19,238円 ( 21,162円 )	5日目〜
10,199円 ( 11,219円 )	5日目〜
10,303円 ( 11,333円 )	5日目〜
17,591円 ( 19,350円 )	5日目〜
10,563円 ( 11,619円 )	5日目〜
10,323円 ( 11,355円 )	5日目〜
10,532円 ( 11,585円 )	5日目〜
6,114円 ( 6,725円 )	5日目〜
11,289円 ( 12,418円 )	5日目〜
5,801円 ( 6,381円 )	5日目〜
6,652円 ( 7,317円 )	5日目〜
6,966円 ( 7,663円 )	5日目〜
6,412円 ( 7,053円 )	5日目〜
6,458円 ( 7,104円 )	5日目〜
6,261円 ( 6,887円 )	5日目〜
7,511円 ( 8,262円 )	5日目〜
9,458円 ( 10,404円 )	5日目〜
9,541円 ( 10,495円 )	5日目〜
9,244円 ( 10,168円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます。
・ねじ部にはOリング及びふっ素樹脂加工が施されています。
【用途】
・空気圧配管に使用するワンタッチ式管接続口です。
・使用者の環境に応じて多様に使用することができます。

ご注意

海外メーカーからの輸入品のため、実働納期と参考出荷日に差異が生じる場合がございます。参考出荷日が正しい最短納期となります。予めご了承ください。

カタログ

商品TOP

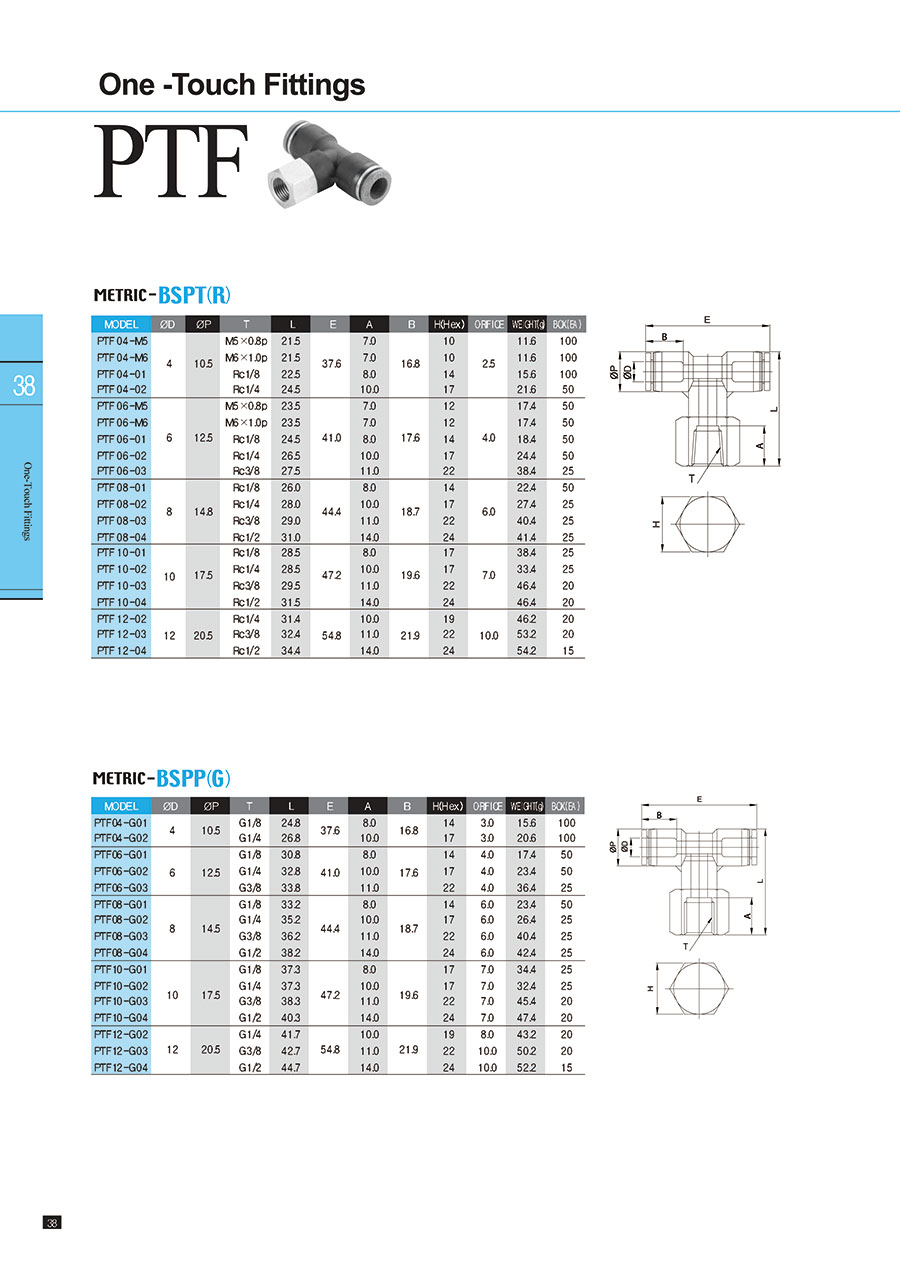

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
