ワンタッチ継手 PLF【20～50個入り】

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,383円～11,187円

税込単価: 5,921円～12,306円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PTF

通常価格(税別)： 5,044円 (税込価格：5,548円)

通常出荷日：5 日目～

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます。・ねじ部にはOリ...

詳細情報を確認する

本体材質
標準(PBT)
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
使用流体
空気
継手種類
ねじ取付方向
ねじ取付方向
エルボ
エルボ
メスエルボ
種類
ワンタッチ継手

未確定：候補が21型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

オリフィス φ

(mm)

重量

(g)

最小発注数量

4	4	10.5	M5×0.8p	21.5	18.5	8	14.8	3	10	10	1パック 50個入り
4	4	10.5	M6×1.0p	21.5	18.5	8	14.8	3	10	10	1パック 50個入り
6	6	12.5	M5×0.8p	23.5	20.3	8	16.4	4.2	12	16	1パック 50個入り
6	6	12.5	M6×1.0p	23.5	20.3	8	16.4	4.2	12	16	1パック 50個入り
4	4	10.5	Rc 1/8	22.5	18.5	9	14.8	3	14	15	1パック 50個入り
4	4	10.5	Rc 1/4	24.5	18.5	11	14.8	3	17	20	1パック 50個入り
6	6	12.5	Rc 1/8	24.5	20.3	9	16.4	4	14	17	1パック 50個入り
6	6	12.5	Rc 1/4	26.5	20.3	11	16.4	4	17	23.0	1パック 50個入り
6	6	12.5	Rc 3/8	27.5	20.3	12	16.4	4	22	36	1パック 50個入り
6	6	12.5	Rc 1/2	29.5	20.3	14	16.4	4	24	37	1パック 50個入り
8	8	14.8	Rc 1/8	26.0	22.9	9	18.3	6	14	19	1パック 50個入り
8	8	14.8	Rc 1/4	28	22.9	11	18.3	6	17	26	1パック 50個入り
8	8	14.8	Rc 3/8	29.0	22.9	12	18.3	6	22	38	1パック 50個入り
8	8	14.8	Rc 1/2	31	22.9	14	18.3	6	24	38	1パック 25個入り
10	10	17.5	Rc 1/8	28.5	24.6	9	20.2	7	17	29	1パック 25個入り
10	10	17.5	Rc 1/4	28.5	24.6	11	20.2	7	17	29	1パック 25個入り
10	10	17.5	Rc 3/8	29.5	24.6	12	20.2	7	22	42	1パック 25個入り
10	10	17.5	Rc 1/2	31.5	24.6	14	20.2	7	24	44.0	1パック 20個入り
12	12	20.5	Rc 1/4	31.4	28.7	11	22.9	10	19	40	1パック 20個入り
12	12	20.5	Rc 3/8	32.4	28.7	12	22.9	10	22	48	1パック 20個入り
12	12	20.5	Rc 1/2	34.4	28.7	14	22.9	10	24	49	1パック 20個入り

通常単価(税別) (税込単価)	通常出荷日

9,681円 ( 10,649円 )	5日目〜
9,992円 ( 10,991円 )	5日目〜
9,857円 ( 10,843円 )	5日目〜
10,094円 ( 11,103円 )	5日目〜
9,180円 ( 10,098円 )	5日目〜
10,042円 ( 11,046円 )	5日目〜
8,014円 ( 8,815円 )	5日目〜
8,727円 ( 9,600円 )	5日目〜
10,560円 ( 11,616円 )	5日目〜
11,187円 ( 12,306円 )	5日目〜
9,335円 ( 10,269円 )	5日目〜
9,311円 ( 10,242円 )	5日目〜
10,161円 ( 11,177円 )	5日目〜
5,610円 ( 6,171円 )	5日目〜
5,672円 ( 6,239円 )	5日目〜
5,677円 ( 6,245円 )	5日目〜
5,857円 ( 6,443円 )	5日目〜
6,209円 ( 6,830円 )	5日目〜
5,383円 ( 5,921円 )	5日目〜
5,432円 ( 5,975円 )	5日目〜
7,093円 ( 7,802円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます。
・ねじ部にはOリング及びふっ素樹脂加工が施されています。
【用途】
・空気圧配管に使用するワンタッチ式管接続口です。
・使用者の環境に応じて多様に使用することができます。

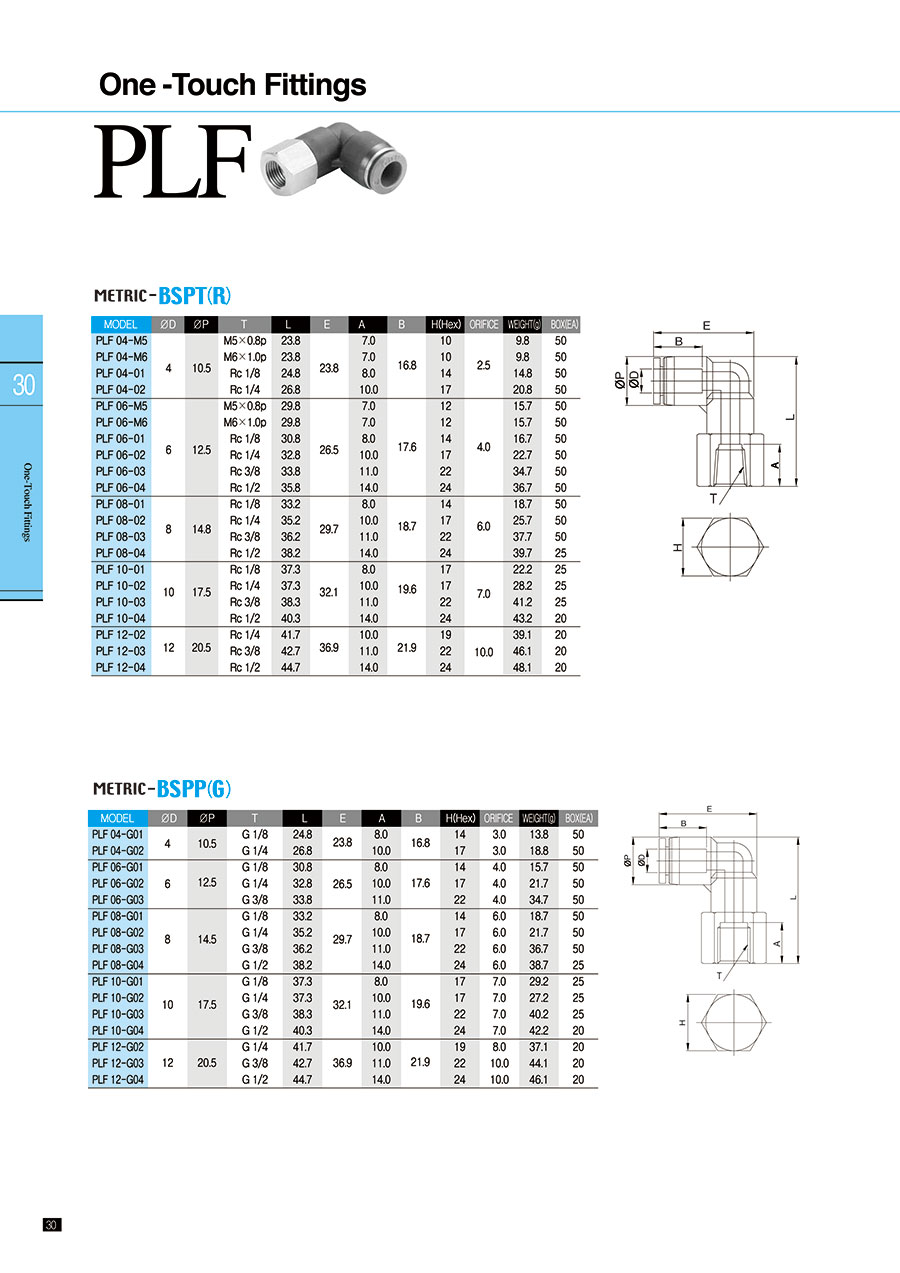

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
