未確定：候補が17型番あります。

適用チューブ外径1(φ)
~mm
- 4
- 6
- 8
- 10
- 12
φD
~mm
- 4
- 6
- 8
- 10
- 12
φP
~mm
- 10
- 12
- 14
- 16.1
- 19
L
~mm
- 27.1
- 29.1
- 30.1
- 30.2
- 31.2
- 31.4
- 32.4
- 33.6
- 34.4
- 35.6
- 38.3
- 40.3
E
~mm
- 4
- 5
B
~mm
- 14.8
- 16.4
- 18.4
- 19.7
- 21.9
H1(Hex)
~mm
- 14
- 17
- 19
- 22
- 24
H2(Hex)
~mm
- 14
- 17
- 19
- 24
- 26
オリフィス φ
~mm
- 3.5
- 5
- 6
- 8.5
- 10
T1(mm)
~mm
T2(mm)
~mm
A1(mm)
~mm
- 9.0
- 11.0
- 12.0
- 14.0
A2(mm)
~mm
- 10.6
- 11.0
- 12.0
- 12.7
- 17.1
タイプ
~mm
- PMF
出荷日
- すべて
- 5日以内

CDC

ワンタッチ継手 PMF【25～100個入り】

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 10,202円～27,134円

税込単価: 11,222円～29,847円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

CDC

ワンタッチ継手 PLL

通常価格(税別)： 2,137円 (税込価格：2,351円)

通常出荷日：4 日目～

【特長】・一度の動作でチューブを押し込み、簡単に脱着できます。・ねじ部にはOリ...

詳細情報を確認する

本体材質
黄銅
ねじ部材質
標準(黄銅)
シール材材質
標準(NBR)
使用流体
空気
継手種類
ねじ取付方向
ねじ取付方向
メス隔壁ストレート
ユニオン同径
隔壁ユニオン
種類
ワンタッチ継手

未確定：候補が17型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

型番リスト

表示件数

型番

適用チューブ外径1

(φ)

φD

φP

H1(Hex)

H2(Hex)

オリフィス φ

(mm)

重量

(g)

最小発注数量

4	4	10	27.1	4	14.8	14	14	3.5	Rc 1/8	M12×1.0p	9.0	10.6	20	1パック 100個入り
4	4	10	29.1	4	14.8	17	14	3.5	Rc 1/4	M12×1.0p	11.0	10.6	25	1パック 100個入り
4	4	10	30.1	4	14.8	22	14	3.5	Rc 3/8	M12×1.0p	12.0	10.6	38	1パック 50個入り
6	6	12	30.2	4	16.4	17	17	5	Rc 1/8	M14×1.0p	9.0	11.0	34.0	1パック 100個入り
6	6	12	30.2	4	16.4	17	17	5	Rc 1/4	M14×1.0p	11.0	11.0	28	1パック 100個入り
6	6	12	31.2	4	16.4	22	17	5	Rc 3/8	M14×1.0p	12.0	11.0	43	1パック 50個入り
8	8	14	31.4	5	18.4	19	19	6	Rc 1/8	M16×1.0p	9.0	12.0	45	1パック 50個入り
8	8	14	31.4	5	18.4	19	19	6	Rc 1/4	M16×1.0p	11.0	12.0	40	1パック 50個入り
8	8	14	32.4	5	18.4	22	19	6	Rc 3/8	M16×1.0p	12.0	12.0	46	1パック 50個入り
8	8	14	34.4	5	18.4	24	19	6	Rc 1/2	M16×1.0p	14.0	12.0	50	1パック 25個入り
10	10	16.1	33.6	5	19.7	24	24	8.5	Rc 1/8	M20×1.0p	9.0	12.7	77.0	1パック 50個入り
10	10	16.1	33.6	5	19.7	24	24	8.5	Rc 1/4	M20×1.0p	11.0	12.7	71.0	1パック 50個入り
10	10	16.1	33.6	5	19.7	24	24	8.5	Rc 3/8	M20×1.0p	12.0	12.7	66.0	1パック 25個入り
10	10	16.1	35.6	5	19.7	24	24	8.5	Rc 1/2	M20×1.0p	14.0	12.7	58.0	1パック 25個入り
12	12	19	38.3	5	21.9	24	26	10	Rc 1/4	M22×1.0p	11.0	17.1	85.0	1パック 25個入り
12	12	19	38.3	5	21.9	24	26	10	Rc 3/8	M22×1.0p	12.0	17.1	76.0	1パック 25個入り
12	12	19	40.3	5	21.9	24	26	10	Rc 1/2	M22×1.0p	14.0	17.1	70.0	1パック 25個入り

通常単価(税別) (税込単価)	通常出荷日

23,093円 ( 25,402円 )	5日目〜
27,134円 ( 29,847円 )	5日目〜
15,839円 ( 17,423円 )	5日目〜
25,484円 ( 28,032円 )	5日目〜
26,035円 ( 28,639円 )	5日目〜
16,061円 ( 17,667円 )	5日目〜
15,752円 ( 17,327円 )	5日目〜
14,990円 ( 16,489円 )	5日目〜
17,353円 ( 19,088円 )	5日目〜
10,746円 ( 11,821円 )	5日目〜
19,395円 ( 21,335円 )	5日目〜
18,364円 ( 20,200円 )	5日目〜
10,202円 ( 11,222円 )	5日目〜
11,890円 ( 13,079円 )	5日目〜
11,245円 ( 12,370円 )	5日目〜
11,352円 ( 12,487円 )	5日目〜
12,945円 ( 14,240円 )	5日目〜

詳細情報

基本情報

基本情報

【特長】
・一度の動作でチューブを押し込み、簡単に脱着できます。
・ねじ部にはOリング及びふっ素樹脂加工が施されています。
【用途】
・空気圧配管に使用するワンタッチ式管接続口です。
・使用者の環境に応じて多様に使用することができます。

カタログ

商品TOP

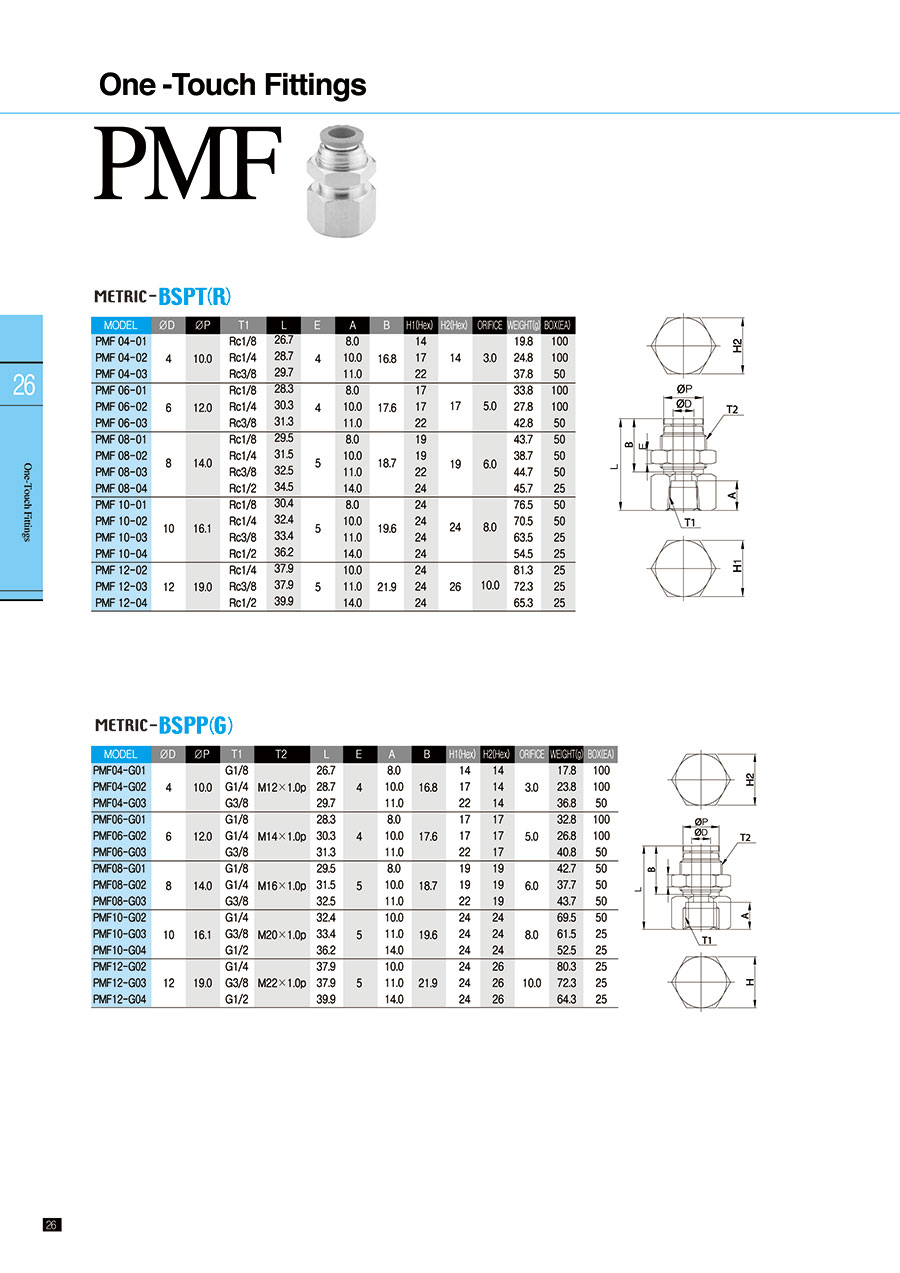

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
