メカニカル部品技術窓口
ローラフォロア（複列円筒ころ）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
閲覧中の商品と併せてご検討ください
－閉じる
NURT15の仕様・寸法情報
種類
ローラフォロア
ローラ 種類
円筒外輪
サイズ規格
メートル
外径(mm)
35
幅 C(mm)
18
ローラフォロア内径(mm)
15
本体 材質
スチール
ローラ外周 材質
なし
基本定格荷重 動定格(kN)
23.4
基本定格荷重 静定格(kN)
27.3
軸
なし
ころ案内方式
総ころ形
内輪
あり
形状
シールド形
商品情報

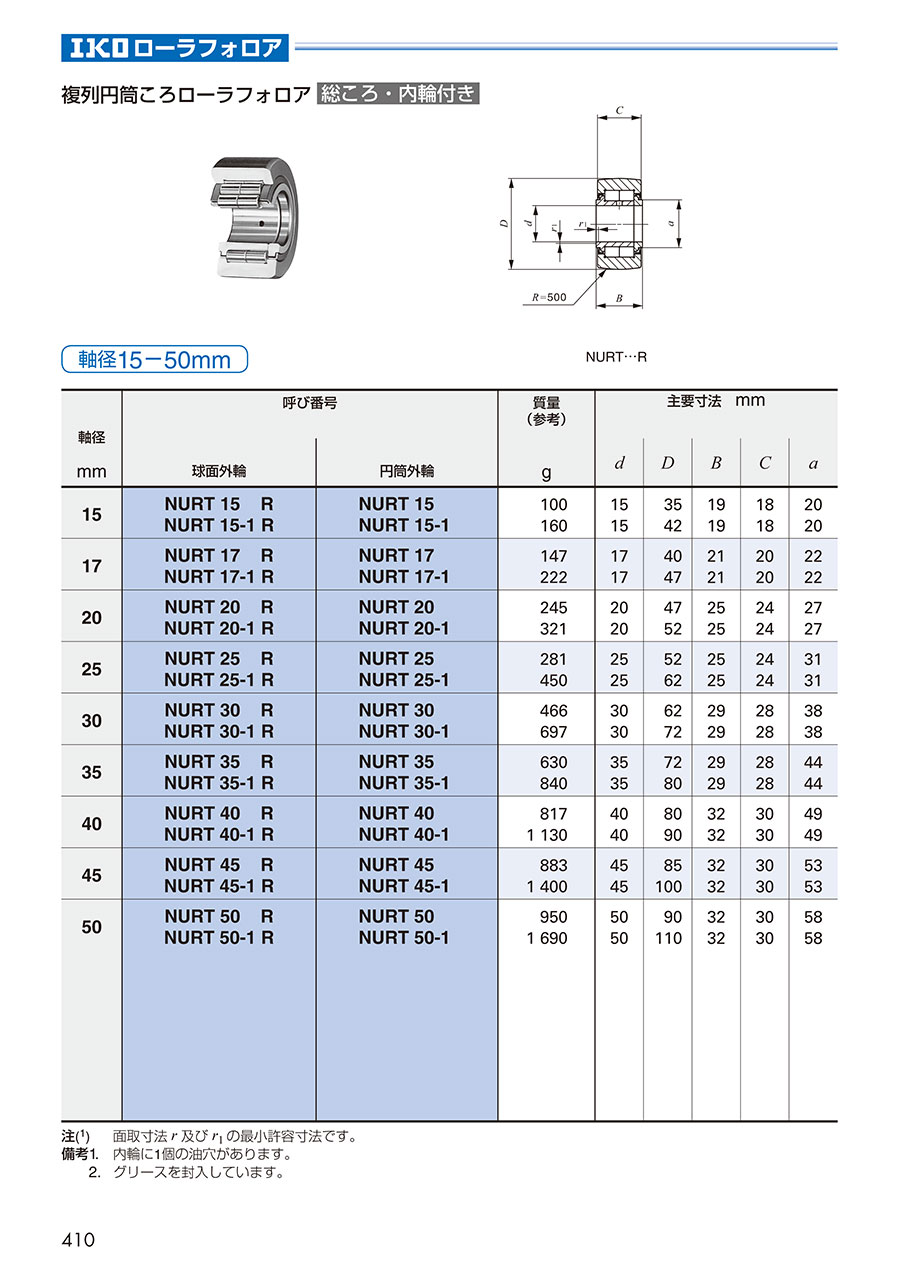

外形図
規格表
| 軸径 mm | 呼び番号 | 質量 （参考） g | 主要寸法 mm | 基本動 定格荷重 C N | 基本静 定格荷重 C0 N | 最大静 許容荷重 N | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 球面外輪 | 円筒外輪 | d | D | B | C | a | r1s min（注1） | rs min（注1） | |||||
| 15 | - | NURT 15 | 100 | 15 | 35 | 19 | 18 | 20 | 0.6 | 0.3 | 23,400 | 27,300 | 11,800 |
| 17 | NURT 17 R | - | 147 | 17 | 40 | 21 | 20 | 22 | 1 | 0.3 | 25,200 | 30,900 | 20,300 |
| 20 | NURT 20-1 R | - | 321 | 20 | 52 | 25 | 24 | 27 | 1 | 0.3 | 38,900 | 49,000 | 49,000 |
| 25 | NURT 25-1 R | NURT 25-1 | 450 | 25 | 62 | 25 | 24 | 31 | 1 | 0.3 | 43,100 | 58,100 | 58,100 |
| 30 | NURT 30 R | NURT 30 | 466 | 30 | 62 | 29 | 28 | 38 | 1 | 0.3 | 58,200 | 75,300 | 35,200 |
| NURT 30-1 R | - | 697 | 30 | 72 | 29 | 28 | 38 | 1 | 0.3 | 58,200 | 75,300 | 75,300 | |
| 40 | NURT 40 R | - | 817 | 40 | 80 | 32 | 30 | 49 | 1 | 0.6 | 86,500 | 122,000 | 75,300 |
（注1）：面取り寸法r及びr1の最小許容寸法です。
備考1：内輪に1個の油穴があります。
備考2：グリースを封入しています。
1N≒0.102kgf
